三维数模（3D）向二维工程（2D）图纸转换是连接产品设计与加工制造的关键环节。传统模式高度依赖工程师手动操作CAD软件完成，整个过程重复性工作多、人为误差大、交付周期长。

CAX‑Smart智能助手，将大模型能力与CAD软件深度打通，构建起一套完整的智能化 3D 转 2D 解决方案，实现图纸智能解读、自然语言驱动排版、国标规范自动校核，重塑二维工程图的生产模式。

CAX-Smart智能助手

CAX-Smart智能助手，具备反向理解设计意图、通过自然语言执行CAX软件操作的能力，能够在CAD软件中自动化完成三维数模到二维制造工程图的转换、布局与智能标注。

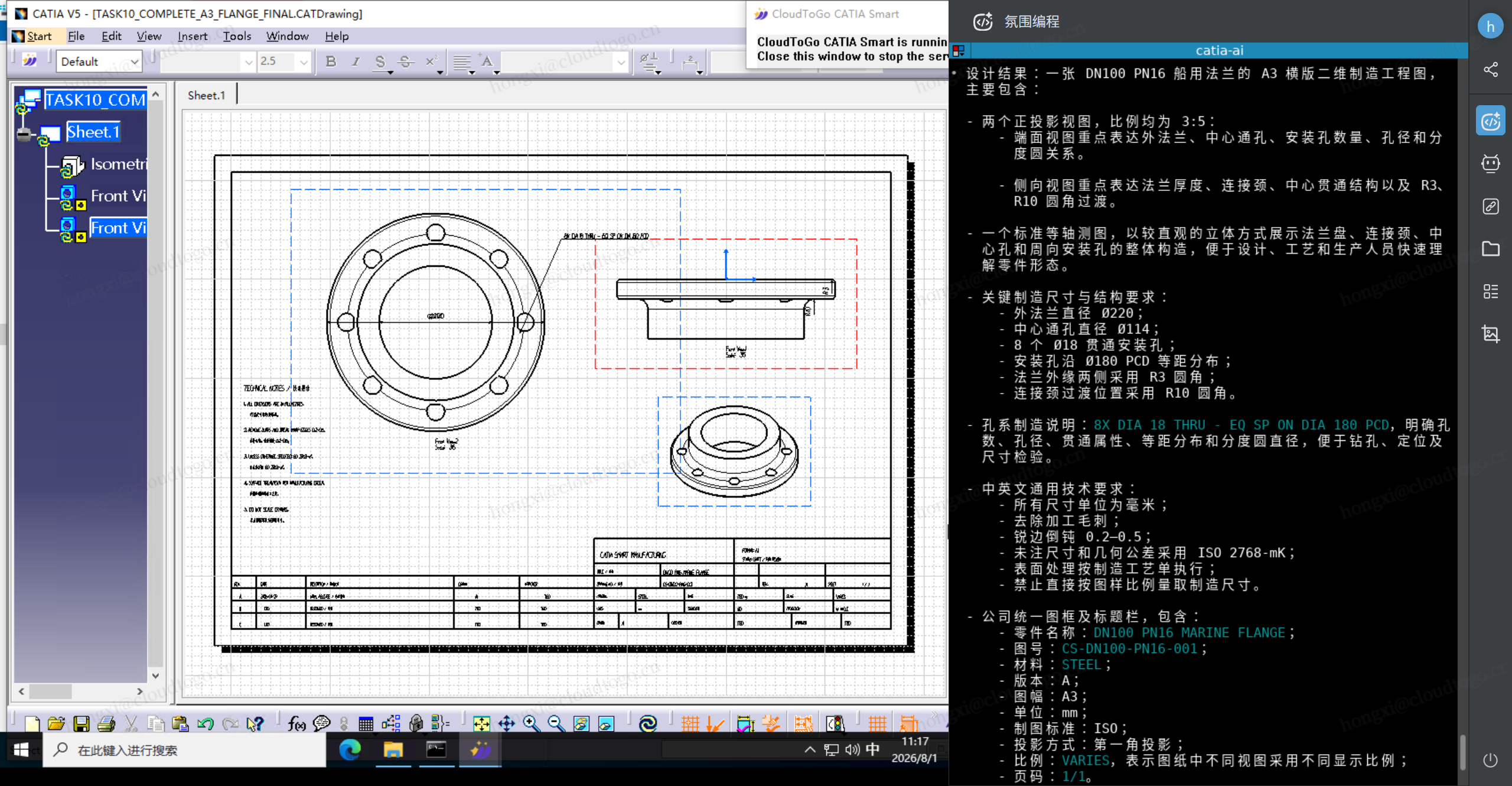

智能解读图纸，3D转2D自动化

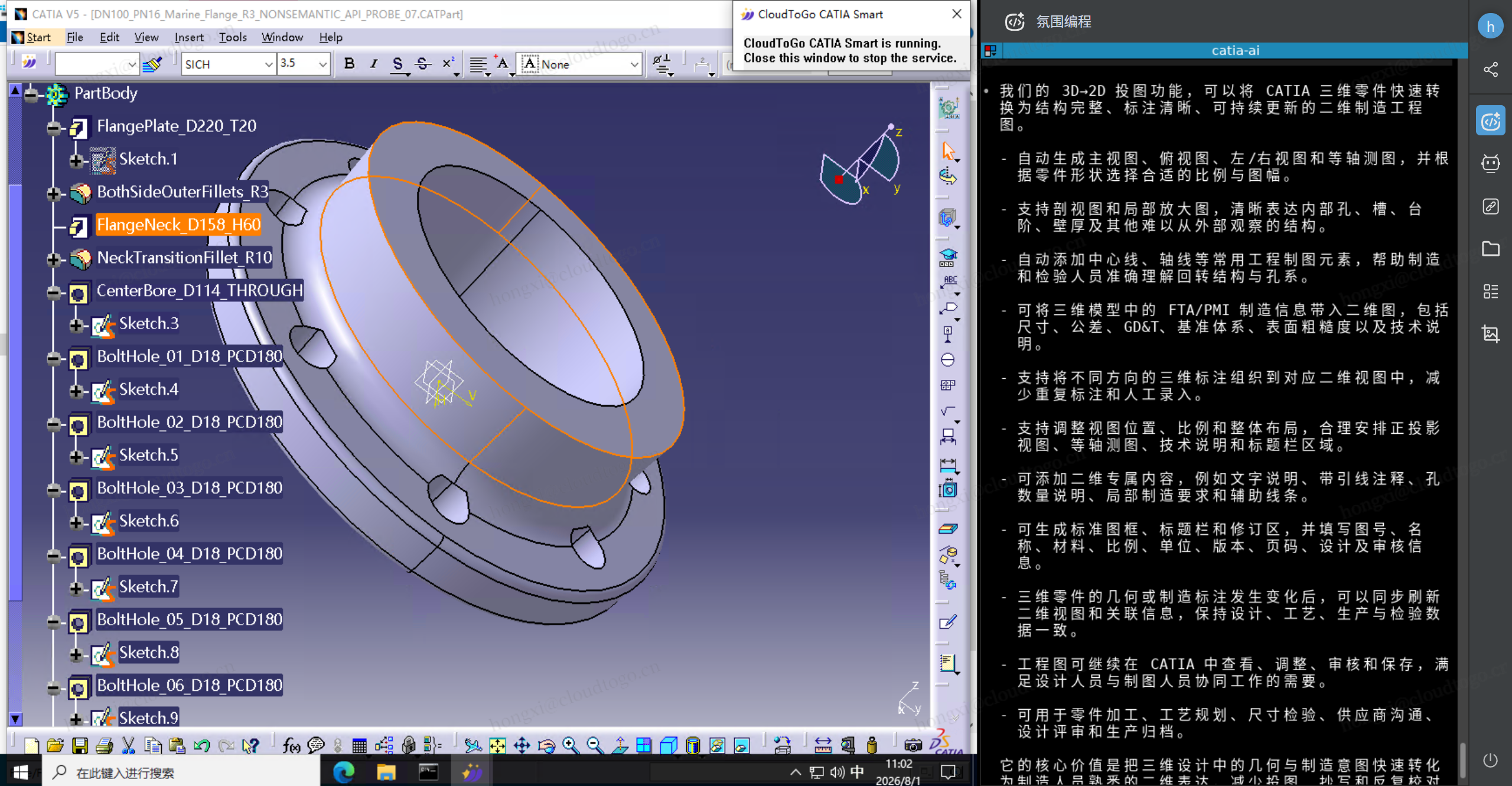

【CAX-Smart：3D转2D效果演示】

技术原理：

依托于CAX-Smart产品，打通大模型与CAD软件的沟通桥梁，它像资深工程师一样自动“理解”3D模型的设计意图，实现零件结构、加工基准、关键尺寸、工艺特征的智能识别，自动匹配最优视图方案与标注规则，实现从三维数模到二维图纸的自动转换。

场景痛点：

传统三维转二维工程图纸模式依赖人工操作，存在视图选取主观化、标注冗余遗漏、标准适配不统一、出图周期长、人为误差率高、批量处理效率低等痛点，难以适配现代化智能制造、高精度生产交付的需求。

效果价值：

将数小时的繁琐出图工作压缩至分钟级，实现了100%的图模同源关联，3D模型变更，2D图纸及关联信息实时智能同步。实现极速出图，大幅缩短设计交付周期，降低人工成本。

自然语言驱动的智能排版与自适应调整

场景介绍：

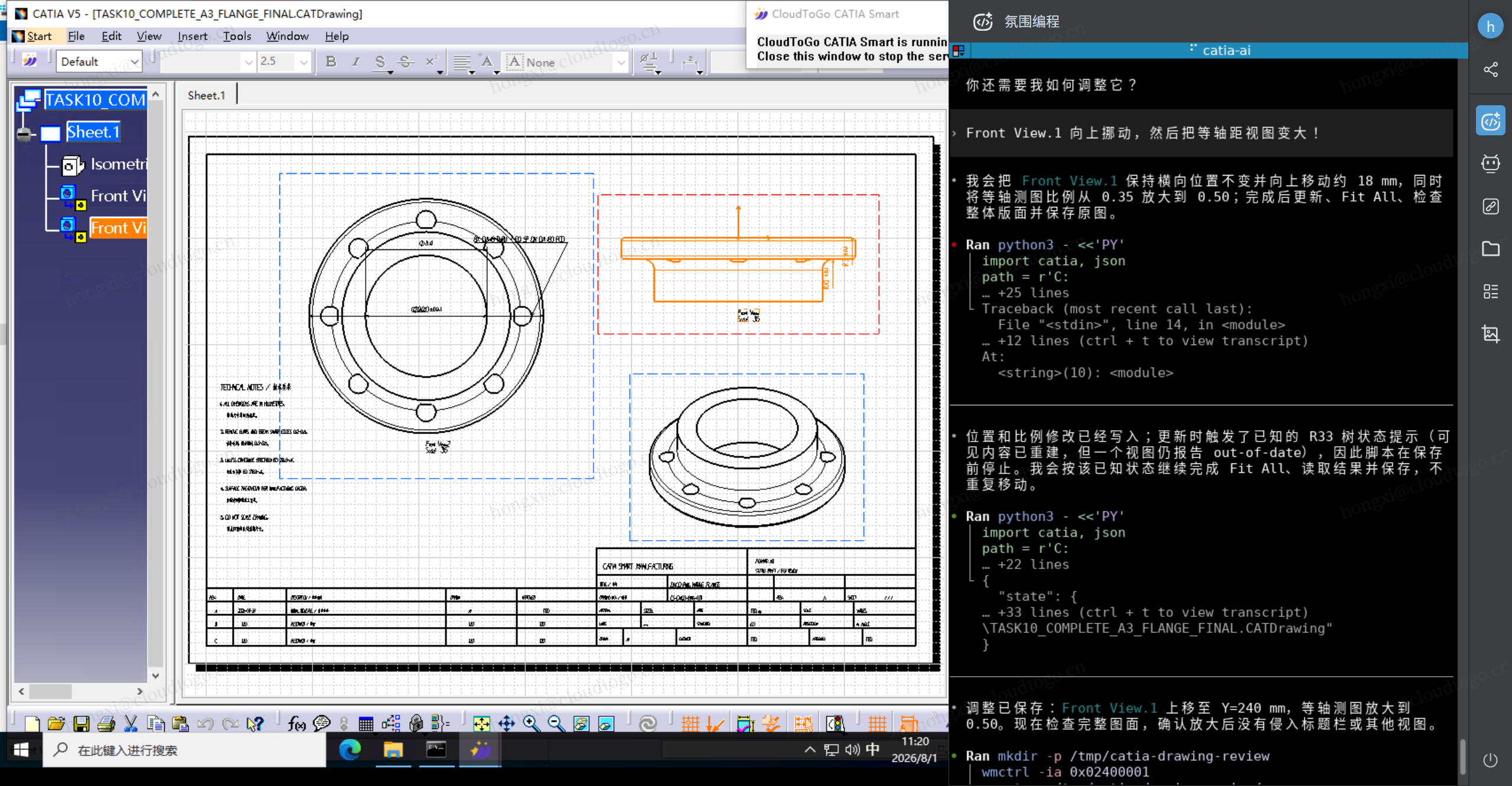

用户输入“你还需要我如何调整它？”，AI不仅给出专业的排版建议（主视图上移、轴测图放大），还直接自动生成并运行脚本，在CAD软件中完成自动排版。

技术原理：

这里展示的是行业领先的NL2Action（自然语言转控制指令）与动态沙盒执行技术，通过空间几何碰撞检测算法，AI能自动计算出最优的视图位移向量和缩放系数，并在安全的沙盒环境中驱动CAD软件完成闭环操作。

场景痛点：

二维出图过程中的“排版”是一项纯体力活，工程师每天要花费30%以上的时间，用鼠标反复拖拽视图、调整比例，以避免视图与图框、视图与视图之间的干涉。

效果价值：

彻底解放工程师的双手，原来需要几十次鼠标点击和肉眼对齐的排版工作，现在只需一句话即可自动完成，极大提升了3D转2D阶段的制图效率。

国标规范实时比对校核、智能注入

场景介绍：

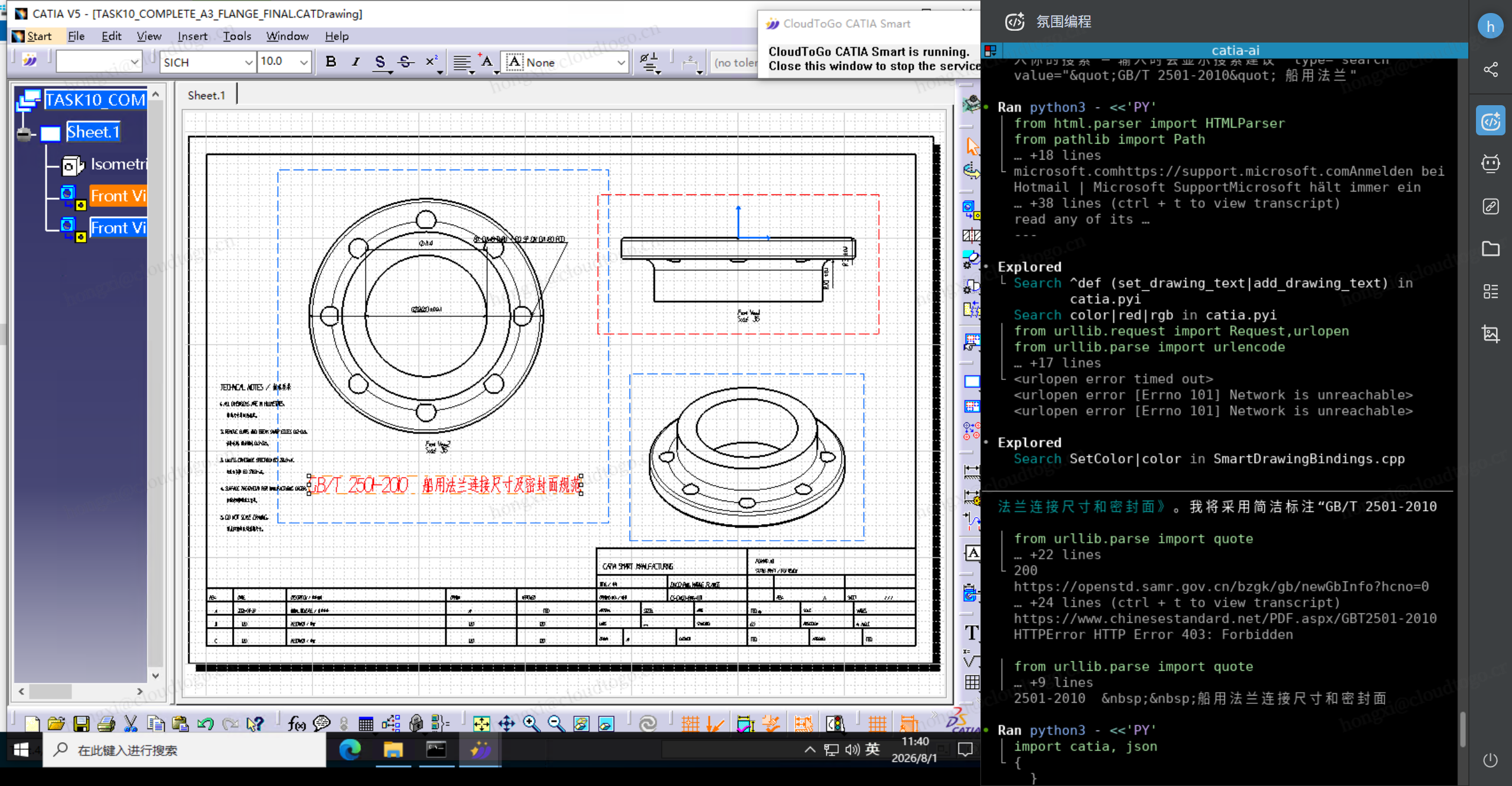

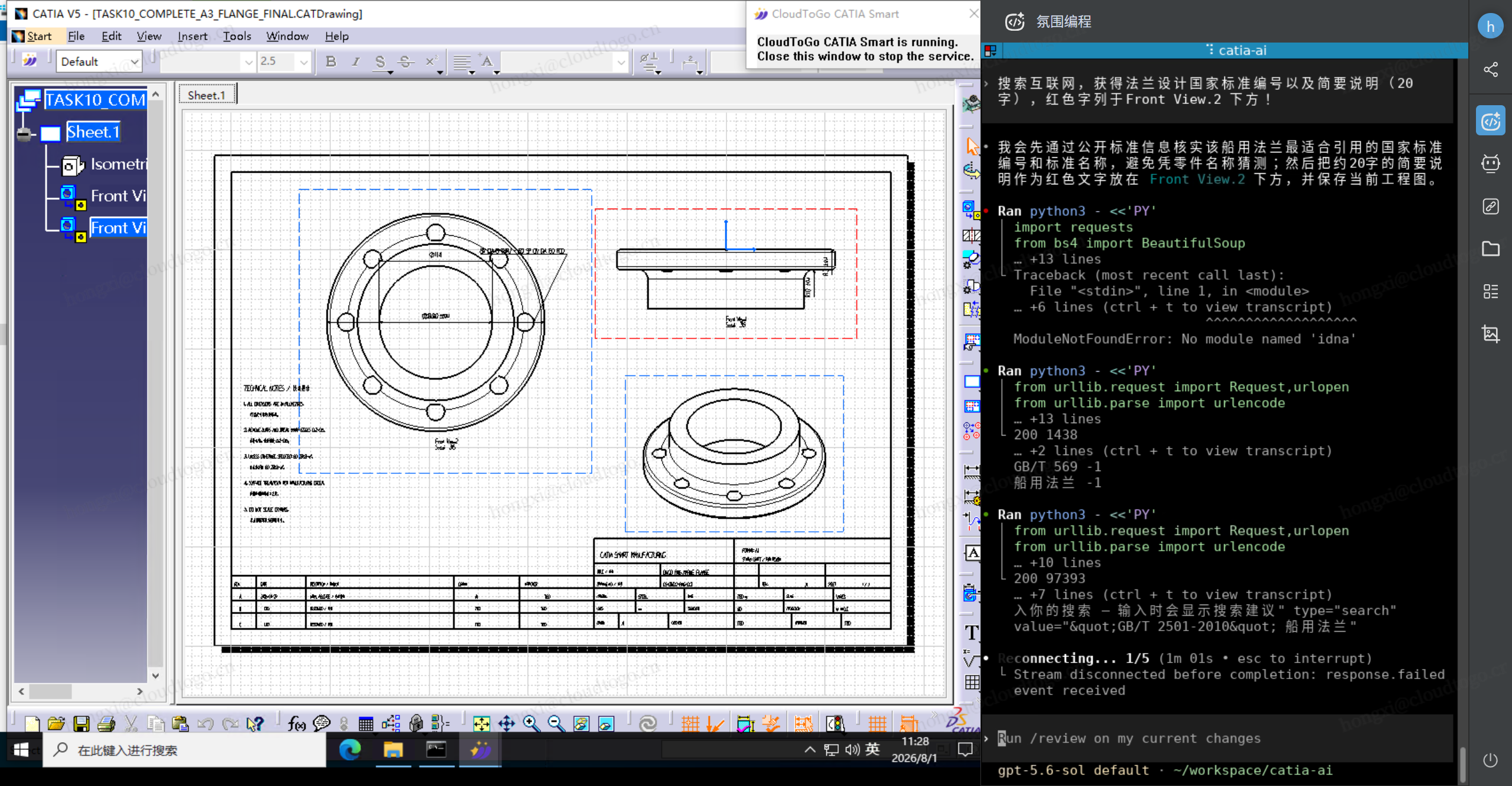

根据用户要求自动查找互联网或上传本地对应的国家标准编号及说明、企业生产规范，实时纠错、自动调整、并生成国标说明文字（GB/T 2501-2010...）

技术原理：

根据用户需求，自动检索适配GB/T机械制图国家标准及企业定制规范，自动校验视图投影关系、线条层级、标注规范、工艺参数、图框格式，无错投、漏投、重复标注、参数缺失等问题，不合格图纸自动预警并触发智能修正。

场景痛点：

二维出图过程格式混乱、标注错漏等是常见的问题，零件异形结构复杂，AI特征识别适配度不足，数据集未覆盖特殊结构等都是二维制图中常见的痛点，解决起来耗时耗力。

效果价值：

智能适配GB/T制图标准与企业定制规范，自动修改不合格图纸，杜绝格式混乱、标注错漏问题，自动注入国标文字说明，既解放人力、又极大提升了3D转2D阶段工程图纸规范性。

咨询交流

大模型与 CAD 软件的深度融合，正在重新定义三维数模转二维工程图的工作方式。CAX‑Smart 致力于以智能化手段破解工程制图各类痛点，赋能研发设计提效增值。

期待越来越多的工业研发设计团队能收益于新的范式!

如果感兴趣，期待约交流【行云创新】!
