简介：开源CAD图形程序为设计师和工程师提供了功能强大且免费的设计工具，支持二维与三维建模、参数化设计、脚本自动化及多种文件格式兼容。本项目整合了FreeCAD、OpenSCAD等主流开源CAD工具，涵盖实体建模、曲面设计、工程图绘制、装配体管理等功能，适用于产品设计、建筑设计和机械工程等多个领域。通过学习和实践，用户可掌握从基础建模到高级插件开发的完整技能体系，提升设计效率并推动团队协作。

1. CAD技术概述与开源优势

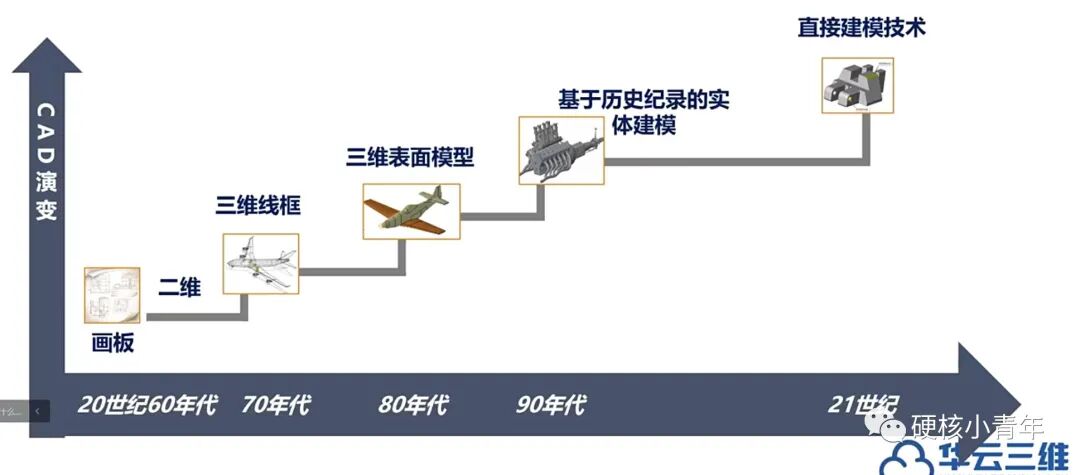

计算机辅助设计（CAD）技术已成为现代工程设计与产品开发的核心工具，广泛应用于机械、建筑、电子等多个领域。CAD软件通过数字化手段实现几何建模、结构分析和可视化展示，极大地提升了设计效率与精度。随着开源软件生态的成熟，开源CAD逐渐崭露头角。与传统商业CAD相比，开源CAD具备高度可定制性，支持跨平台运行，并依托活跃的社区协作模式持续迭代优化。这些优势使其成为中小型企业和个人开发者的重要选择，也为CAD技术的普及与创新提供了新的可能。

2. FreeCAD建模工具使用与实战

FreeCAD作为一款开源的3D参数化建模软件，不仅功能强大，而且支持多平台运行，是众多工程师和设计师进行产品设计与原型开发的重要工具。本章将深入讲解FreeCAD的基础操作与建模流程，帮助用户从零开始掌握该工具，并通过实际案例掌握如何完成简单零件的建模任务。

2.1 FreeCAD基础界面与功能模块

在开始使用FreeCAD之前，理解其基础界面与功能模块是掌握软件使用的关键。这一部分将详细介绍FreeCAD的主界面布局、各个工作台的功能，以及常用工具的操作方式。

2.1.1 主界面布局与工作台介绍

FreeCAD的主界面由以下几个主要区域组成：

• 菜单栏 ：提供文件操作、编辑、视图、窗口和帮助等功能。
• 工具栏 ：快速访问常用命令，如新建、打开、保存等。
• 工作台选择器 ：位于界面左侧，用于切换不同的建模工作台。
• 3D视图窗口 ：主建模区域，显示当前模型的三维视图。
• 属性面板 ：右侧区域，显示当前选中对象的属性和参数。
• Python控制台 ：用于执行Python脚本，实现自动化操作。

FreeCAD支持多个工作台（Workbench），每个工作台专注于特定的建模任务。例如：

• Part Design Workbench ：用于创建复杂的实体零件。
• Sketcher Workbench ：用于绘制二维草图并施加约束。
• Draft Workbench ：用于快速绘制二维对象。
• Arch Workbench ：用于建筑建模。
• FEM Workbench ：用于有限元分析。

切换工作台的方式很简单，点击左侧的工作台图标即可切换。例如，使用Part Design工作台进行实体建模时，会自动加载相关的建模工具，如拉伸、旋转、倒角等。

2.1.2 常用工具和操作方式

以下是一些常用的工具和操作方式：

工具名称	功能描述	快捷键
New Document	新建一个文档	Ctrl+N
Save Document	保存当前文档	Ctrl+S
Undo	撤销上一步操作	Ctrl+Z
Redo	重做撤销的操作	Ctrl+Y
View Front	切换到前视图	1
View Top	切换到顶视图	2
View Isometric	切换到等轴测视图	3
Zoom In/Out	放大/缩小视图	鼠标滚轮

此外，FreeCAD支持鼠标操作来旋转、平移和缩放视图：

• 左键 ：选择对象。
• 中键或右键拖动 ：旋转视图。
• Shift + 中键或右键拖动 ：平移视图。
• 滚轮 ：缩放视图。

通过这些基础操作，用户可以快速适应FreeCAD的操作方式，并为后续建模打下基础。

2.2 实体建模基础操作

实体建模是FreeCAD的核心功能之一。本节将介绍如何创建基本几何体、使用特征建模工具以及进行布尔运算，从而构建复杂的3D模型。

2.2.1 创建基本几何体

在Part Design工作台中，可以使用“创建基础特征”工具来生成基本几何体，如立方体、圆柱体、圆锥体等。

操作步骤如下：

1. 切换到 Part Design Workbench 。
2. 点击“创建新零件”按钮（Part → Create new part）。
3. 选择“创建基础特征”按钮（Create an additive primitive）。
4. 在弹出的窗口中选择所需几何体类型（如Box、Cylinder等）。
5. 设置尺寸参数，例如长、宽、高或半径、高度等。
6. 点击“确定”完成创建。

例如，创建一个长方体的代码如下（通过Python控制台执行）：

import Part
box = Part.makeBox(10, 20, 30)
Part.show(box)

代码逻辑分析：

• Part.makeBox(10, 20, 30) ：创建一个长宽高分别为10、20、30的长方体。
• Part.show(box) ：将创建的长方体显示在3D视图中。

该代码通过调用FreeCAD的Python API创建一个基本几何体，展示了FreeCAD支持脚本自动化的能力。

2.2.2 特征建模与布尔运算

特征建模是指通过添加或减去特征来逐步构建复杂模型。例如：

• 拉伸（Pad） ：将二维草图沿某一方向拉伸成三维实体。
• 旋转（Revolve） ：将草图绕某一轴线旋转生成实体。
• 倒角（Fillet） ：对模型边缘进行圆角处理。
• 孔（Hole） ：在实体上创建螺纹孔或通孔。

布尔运算用于组合多个实体模型：

• 联合（Fuse） ：将两个实体合并为一个。
• 切割（Cut） ：从一个实体中减去另一个实体。
• 交集（Common） ：获取两个实体的交集部分。

示例：使用布尔运算创建带孔的立方体

import Part
box = Part.makeBox(50, 50, 50)  # 创建一个立方体
cylinder = Part.makeCylinder(10, 50)  # 创建一个圆柱体作为孔
result = box.cut(cylinder)  # 使用cut方法从立方体中减去圆柱体
Part.show(result)

代码逻辑分析：

• Part.makeBox(50, 50, 50) ：创建一个50×50×50的立方体。
• Part.makeCylinder(10, 50) ：创建一个半径为10、高度为50的圆柱体。
• box.cut(cylinder) ：使用布尔运算中的“切割”操作，从立方体中移除圆柱体，形成一个孔。
• Part.show(result) ：显示最终结果。

这种操作方式为复杂零件的设计提供了灵活的手段，用户可以根据需求组合多种几何体与特征操作。

2.3 FreeCAD实战案例：简单零件建模

本节将通过一个实际案例，演示如何使用FreeCAD完成一个简单零件的建模全过程，包括设计思路、分步建模过程以及最终结果展示。

2.3.1 案例背景与建模目标

背景描述：
我们需要为一个机械连接件设计一个带有孔的法兰盘。法兰盘的直径为100mm，厚度为10mm，中心孔直径为20mm，周围均匀分布6个M6螺纹孔，间距为75mm。

建模目标：

• 创建法兰盘基体。
• 在中心位置创建通孔。
• 在周边均匀分布6个螺纹孔。
• 使用布尔运算完成最终模型。

2.3.2 分步建模流程与结果展示

步骤1：创建法兰盘基体

1. 切换到 Part Design Workbench 。
2. 点击“创建新零件”按钮。
3. 选择“创建基础特征” → 选择 Cylinder 。
4. 设置半径为50mm，高度为10mm。
5. 点击“确定”完成创建。

步骤2：创建中心通孔

1. 点击“创建草图”按钮，在XY平面上绘制一个直径为20mm的圆。
2. 退出草图编辑模式。
3. 选择“凹陷”（Pocket）工具，选择刚才创建的圆草图。
4. 设置凹陷深度为10mm，点击“确定”。

步骤3：创建周边螺纹孔

1. 点击“创建草图”按钮，在XY平面上绘制一个直径为75mm的圆。
2. 使用“点”工具在圆周上创建6个等距点。
3. 退出草图。
4. 使用“创建阵列”（PolarPattern）功能，围绕中心复制6个孔。
5. 每个孔使用“凹陷”工具创建M6螺纹孔。

步骤4：布尔运算与模型完成

1. 使用“联合”（Fuse）工具将所有孔合并到法兰盘基体中。
2. 最终模型如下图所示：

graph TD
    A[创建法兰盘基体] --> B[绘制中心孔草图]
    B --> C[执行凹陷操作]
    A --> D[绘制螺纹孔分布圆]
    D --> E[创建6个螺纹孔]
    E --> F[使用阵列工具复制孔]
    C & F --> G[布尔联合操作]
    G --> H[最终法兰盘模型]

建模结果展示：

• 法兰盘整体直径100mm，厚度10mm。
• 中心通孔直径20mm。
• 周边均匀分布6个M6螺纹孔，间距75mm。
• 所有特征通过布尔运算整合为一个完整的零件。

这个案例展示了如何结合草图绘制、特征建模与布尔运算完成一个实用零件的设计。通过这样的实战训练，用户可以熟练掌握FreeCAD的建模流程，并为更复杂的工程设计打下坚实基础。

3. 参数化设计原理与应用

在现代CAD设计中，参数化设计已成为提升设计效率与灵活性的核心技术之一。它不仅改变了传统设计中对几何形状的固定定义方式，还为设计变更、产品系列开发和自动化设计提供了强大的支持。本章将深入探讨参数化设计的基本概念、在FreeCAD中的实现方式，以及通过实战案例展示其在可调尺寸零件设计中的应用。

3.1 参数化设计的基本概念

参数化设计（Parametric Design）是一种基于参数与约束关系来定义几何模型的设计方法。与传统的自由建模不同，参数化设计通过设定变量之间的数学关系和几何约束，使模型能够根据参数的更改自动更新几何形状。

3.1.1 参数与约束的定义

在参数化设计中， 参数 （Parameters）是指可以被赋予数值、表达式或函数的变量，用于控制模型的尺寸、形状或位置。例如，一个矩形的长度和宽度可以分别用两个参数表示。

约束 （Constraints）则是对模型中几何元素之间的关系进行定义的规则。约束可以是尺寸约束（如两点之间的距离）、几何约束（如两条线段平行、垂直等）或拓扑约束（如点在线上、面与面相切等）。

在FreeCAD中，参数和约束的设置主要通过以下方式实现：

• 在“零件设计”工作台中，通过“草图编辑器”（Sketcher）添加尺寸和几何约束。
• 在“数据”属性面板中，直接为对象的属性（如长度、半径）绑定表达式或变量。

3.1.2 参数化建模的优势

参数化建模相较于传统建模方式具有以下显著优势：

优势	说明
灵活性	模型可通过修改参数快速调整形状，适用于产品迭代设计。
可维护性	设计变更只需修改关键参数，系统自动更新相关部分，减少重复劳动。
自动化潜力	可与脚本、外部数据源结合，实现自动化设计与批量建模。
协作设计	通过参数共享，多个设计师可以基于统一模型进行协作开发。

例如，在设计一个系列化产品（如不同尺寸的法兰盘）时，只需更改几个关键参数，整个模型即可自动更新，极大提升了设计效率。

3.2 在FreeCAD中实现参数化设计

FreeCAD作为一款开源参数化CAD平台，提供了强大的参数化建模功能。它不仅支持基础的参数设定，还允许用户通过表达式和宏脚本实现更高级的自动化设计。

3.2.1 使用表达式和约束功能

在FreeCAD中，可以通过“表达式”功能将模型中的尺寸与变量绑定，从而实现参数驱动的设计。

示例：使用表达式定义尺寸

我们以创建一个可变长度的长方体为例，展示如何使用表达式：

# 创建一个新文档
App.newDocument("ParametricBox")
App.setActiveDocument("ParametricBox")
App.ActiveDocument=App.getDocument("ParametricBox")
Gui.ActiveDocument=Gui.getDocument("ParametricBox")

# 创建一个立方体
box = App.activeDocument().addObject("Part::Box", "Box")

# 设置长度、宽度、高度为表达式
box.Length = "Length"
box.Width = "Width"
box.Height = "Height"

# 定义全局变量
App.activeDocument().addProperty("App::PropertyLength", "Length", "GlobalParameters", "Length of the box")
App.activeDocument().addProperty("App::PropertyLength", "Width", "GlobalParameters", "Width of the box")
App.activeDocument().addProperty("App::PropertyLength", "Height", "GlobalParameters", "Height of the box")

# 设置默认值
App.activeDocument().Length = "100 mm"
App.activeDocument().Width = "50 mm"
App.activeDocument().Height = "30 mm"

# 刷新视图
Gui.SendMsgToActiveView("FitAll")

代码分析：

• App.newDocument() 创建一个新的文档对象。
• Part::Box 是FreeCAD中用于创建立方体的对象类型。
• box.Length = "Length" 将立方体的长度绑定到一个全局变量 Length 。
• App.activeDocument().addProperty() 为文档添加自定义属性，作为参数使用。
• 最后通过 Gui.SendMsgToActiveView("FitAll") 刷新视图，使模型适应窗口显示。

通过这种方式，用户可以在“数据”属性面板中直接修改 Length 、 Width 和 Height 的值，模型将自动更新。

流程图：表达式驱动设计流程

graph TD
    A[定义参数变量] --> B[创建几何体]
    B --> C[将几何属性绑定表达式]
    C --> D[在属性面板中修改参数]
    D --> E[模型自动更新]

3.2.2 动态修改模型参数

除了通过界面手动修改参数外，用户还可以通过Python脚本动态修改参数值，实现自动化设计。

示例：通过脚本修改参数

# 获取当前文档
doc = App.activeDocument()

# 修改参数值
doc.Length = "200 mm"
doc.Width = "100 mm"
doc.Height = "50 mm"

# 重新计算模型
doc.recompute()

# 刷新视图
Gui.SendMsgToActiveView("FitAll")

代码分析：

• doc = App.activeDocument() 获取当前打开的文档对象。
• doc.Length = "200 mm" 设置参数值。
• doc.recompute() 强制重新计算模型，使其根据新参数更新几何。
• Gui.SendMsgToActiveView("FitAll") 调整视图以适应模型。

这种动态修改的方式非常适合批量设计、自动化测试或与外部数据接口集成，例如从Excel读取参数并生成模型。

3.3 参数化设计实战：可调尺寸零件

为了更好地理解参数化设计的实际应用，我们将通过一个实战案例——设计一个可调尺寸的法兰零件，来演示如何在FreeCAD中构建参数化模型，并测试其参数修改效果。

3.3.1 设计需求分析

我们需要设计一个标准法兰盘，其关键参数包括：

• 外圆直径（D）
• 内孔直径（d）
• 法兰厚度（T）
• 螺栓孔数量（n）
• 螺栓孔直径（d_hole）

设计目标是：通过修改这些参数，系统能够自动更新法兰盘的三维模型，无需重新建模。

3.3.2 构建参数化模型并测试修改

步骤1：定义全局参数

在FreeCAD中，我们首先定义上述参数作为全局变量：

doc = App.activeDocument()

# 添加参数属性
doc.addProperty("App::PropertyLength", "D", "FlangeParameters", "Outer Diameter")
doc.addProperty("App::PropertyLength", "d", "FlangeParameters", "Inner Diameter")
doc.addProperty("App::PropertyLength", "T", "FlangeParameters", "Thickness")
doc.addProperty("App::PropertyInteger", "n", "FlangeParameters", "Number of Holes")
doc.addProperty("App::PropertyLength", "d_hole", "FlangeParameters", "Hole Diameter")

# 设置默认值
doc.D = "100 mm"
doc.d = "40 mm"
doc.T = "10 mm"
doc.n = "6"
doc.d_hole = "8 mm"

步骤2：创建法兰主体

# 创建法兰外圆
cylinder_outer = doc.addObject("Part::Cylinder", "OuterCylinder")
cylinder_outer.Radius = "D / 2"
cylinder_outer.Height = "T"

# 创建内孔
cylinder_inner = doc.addObject("Part::Cylinder", "InnerCylinder")
cylinder_inner.Radius = "d / 2"
cylinder_inner.Height = "T + 2 mm"  # 略大于法兰厚度以确保完全切除
cylinder_inner.Placement = App.Placement(App.Vector(0, 0, -1), App.Rotation())

# 布尔差集操作，形成内孔
cut = doc.addObject("Part::Cut", "FlangeWithHole")
cut.Base = cylinder_outer
cut.Tool = cylinder_inner

步骤3：添加螺栓孔

import math

# 创建螺栓孔
hole = doc.addObject("Part::Cylinder", "BoltHole")
hole.Radius = "d_hole / 2"
hole.Height = "T + 2 mm"
hole.Placement = App.Placement(App.Vector(0, (doc.D.Value / 2) - 5, -1), App.Rotation())

# 复制螺栓孔并旋转
holes = []
for i in range(doc.n):
    angle = 360 / doc.n * i
    new_hole = doc.addObject("Part::Feature", f"BoltHole_{i}")
    new_hole.Shape = hole.Shape.copy()
    new_hole.Placement = App.Placement(
        App.Vector(0, 0, 0),
        App.Rotation(App.Vector(0, 0, 1), angle)
    ).multiply(hole.Placement)
    holes.append(new_hole)

# 依次进行布尔差集
final_flange = cut
for h in holes:
    temp_cut = doc.addObject("Part::Cut", f"FlangeWithHoles_{h.Name}")
    temp_cut.Base = final_flange
    temp_cut.Tool = h
    final_flange = temp_cut

# 设置最终模型为可见
final_flange.ViewObject.show()

步骤4：测试修改参数

我们可以直接在FreeCAD的“数据”属性面板中修改任意参数，例如：

• 将 D 改为 150 mm
• 将 n 改为 8
• 将 d_hole 改为 10 mm

每次修改后点击“重新计算”（Recompute），模型将自动更新为新的法兰结构。

效果对比表：

参数	修改前	修改后	效果
D（外径）	100 mm	150 mm	法兰盘变大
n（孔数）	6	8	增加两个螺栓孔
d_hole（孔径）	8 mm	10 mm	孔变大

通过上述步骤，我们成功构建了一个可调尺寸的参数化法兰模型。该模型可以作为模板用于快速设计多种规格的法兰零件，极大提升了设计效率。

通过本章的学习，我们不仅掌握了参数化设计的基本原理，还在FreeCAD中实现了参数驱动建模与动态修改。下一章将介绍如何通过Python脚本实现自动化设计，进一步提升参数化模型的可扩展性与智能性。

4. 脚本自动化设计与实战（Python）

在现代CAD设计流程中，自动化脚本已经成为提升效率、降低重复性操作成本的重要手段。FreeCAD作为一款支持Python脚本的开源CAD工具，其API接口丰富、功能强大，能够实现从建模到数据导出的全流程自动化。本章将围绕Python脚本在FreeCAD中的应用基础、常见任务的实现方式以及实战案例，深入探讨如何通过编程提升设计效率。

4.1 Python脚本在FreeCAD中的应用基础

FreeCAD内置了Python解释器，并提供了丰富的API接口，使得开发者可以通过脚本控制建模过程、操作文档结构、导出数据甚至构建自定义工具。通过Python脚本，不仅可以实现复杂的建模逻辑，还可以进行批量处理、自动化测试等高级功能。

4.1.1 FreeCAD的Python API概述

FreeCAD的Python API主要由以下几个核心模块组成：

模块名	功能描述
FreeCAD	提供核心对象如文档、应用配置、单位系统等
FreeCADGui	图形界面相关功能，如激活工作台、获取视图
Part	几何建模模块，用于创建基本几何体、布尔运算等
Draft	草图与线框建模模块
App	应用程序级别的控制接口
Gui	图形用户界面控制接口

这些模块共同构成了FreeCAD的可编程接口，使得开发者可以像使用图形界面一样，通过Python代码完成建模任务。

例如，以下代码片段展示了如何创建一个新文档并添加一个立方体：

import FreeCAD as App
import Part

# 创建新文档
doc = App.newDocument("MyScriptDoc")

# 创建一个立方体
box = Part.makeBox(10, 10, 10)

# 将立方体添加为文档中的对象
box_obj = doc.addObject("Part::Feature", "MyBox")
box_obj.Shape = box

# 重新计算文档
doc.recompute()

代码解析：

• App.newDocument() ：创建一个新的FreeCAD文档，参数为文档名称。
• Part.makeBox() ：创建一个长方体，参数为长、宽、高。
• doc.addObject() ：将几何体封装为一个文档对象，第一个参数指定对象类型，第二个为对象名称。
• box_obj.Shape = box ：将生成的几何体赋值给对象的形状属性。
• doc.recompute() ：触发文档的重新计算，确保模型在界面中正确显示。

4.1.2 编写和运行脚本的基本方法

在FreeCAD中，Python脚本可以通过以下几种方式执行：

1. 使用内置Python控制台
   在FreeCAD界面中打开“Python控制台”，可以直接输入并执行脚本。

2. 通过宏功能运行脚本
   在“工具 > 宏”菜单中可以创建、编辑和运行宏脚本。

3. 使用外部Python编辑器
   可以通过调用FreeCAD的CLI（命令行）接口执行外部Python脚本：
   bash freecad -c myscript.py

4. 嵌入到自定义模块或插件中
   高级用户可以将脚本封装为插件，通过模块加载方式使用。

例如，以下是一个使用CLI执行的脚本，用于生成并导出一个圆柱体：

import FreeCAD as App
import Part

# 创建新文档
doc = App.newDocument("CylinderModel")

# 创建一个圆柱体
cylinder = Part.makeCylinder(5, 20)

# 添加到文档
cyl_obj = doc.addObject("Part::Feature", "MyCylinder")
cyl_obj.Shape = cylinder

# 保存为STEP文件
doc.saveAs("/path/to/output/Cylinder.step")

参数说明：

• makeCylinder(radius, height) ：创建一个圆柱体，参数分别为半径和高度。
• saveAs(file_path) ：将当前文档保存为指定格式，支持STEP、IGES、BREP等工业标准格式。

通过这种方式，开发者可以实现从建模到数据导出的完全自动化流程，非常适合用于批量处理任务。

4.2 常见脚本任务实现

在实际项目中，自动化脚本常用于执行重复性高、逻辑清晰的任务。本节将介绍两个常见的脚本任务：自动生成几何模型和批量处理与数据导出。

4.2.1 自动生成几何模型

在许多工程设计中，需要快速生成多个类似结构的零件，例如齿轮、螺栓、法兰等。通过Python脚本，可以将建模过程参数化，从而实现一键生成。

下面是一个生成多个同心圆柱体的脚本示例：

import FreeCAD as App
import Part

doc = App.newDocument("MultiCylinder")

# 定义多个圆柱体的参数
cylinders = [
    {"radius": 5, "height": 20, "name": "Cylinder1"},
    {"radius": 8, "height": 30, "name": "Cylinder2"},
    {"radius": 10, "height": 40, "name": "Cylinder3"}
]

for params in cylinders:
    cyl = Part.makeCylinder(params["radius"], params["height"])
    obj = doc.addObject("Part::Feature", params["name"])
    obj.Shape = cyl

doc.recompute()

代码逻辑分析：

• 定义一个包含多个圆柱体参数的列表，每个元素是一个字典。
• 使用循环遍历参数，创建对应的几何体。
• 每次创建后添加为文档对象，并赋予不同的名称。

这种结构非常适合扩展，例如可以将参数从外部文件读取（如JSON、CSV），实现更灵活的自动化建模。

4.2.2 批量处理与数据导出

在工业设计中，常常需要批量处理多个零件模型，并将其导出为统一格式，用于后续仿真、加工或归档。Python脚本非常适合处理这类任务。

以下是一个批量导出STEP文件的示例脚本：

import FreeCAD as App
import os

# 设置零件目录和输出目录
input_dir = "/path/to/models"
output_dir = "/path/to/output"

# 遍历输入目录中的所有.FCStd文件
for filename in os.listdir(input_dir):
    if filename.endswith(".FCStd"):
        # 打开模型
        doc = App.openDocument(os.path.join(input_dir, filename))
        # 构造输出路径
        output_path = os.path.join(output_dir, filename.replace(".FCStd", ".step"))
        # 导出为STEP格式
        doc.exportStep(output_path)
        # 关闭文档
        App.closeDocument(doc.Name)

参数说明：

• os.listdir() ：获取指定目录下的所有文件。
• filename.endswith(".FCStd") ：筛选出FreeCAD文档文件。
• App.openDocument() ：打开指定路径的文档。
• doc.exportStep() ：将文档导出为STEP格式。

该脚本可以轻松扩展为支持其他格式（如IGES、STL），也可以加入日志记录、异常处理等功能，提升脚本的健壮性和实用性。

4.3 脚本实战案例：批量创建螺栓模型

在机械工程中，螺栓是常见的标准件。手动创建多个不同规格的螺栓效率低下，而通过Python脚本能实现批量创建与参数化配置。

4.3.1 需求与脚本逻辑设计

需求分析：

• 自动生成不同规格的螺栓（M6、M8、M10）
• 支持修改长度、螺纹长度等参数
• 将生成模型保存为独立文件

脚本逻辑设计：

1. 定义螺栓参数表（直径、长度、螺纹长度）
2. 创建基础圆柱体作为螺杆
3. 添加头部结构（六角头）
4. 导出每个螺栓为单独文件

4.3.2 脚本编写与执行效果验证

import FreeCAD as App
import Part

# 定义螺栓参数
bolts = [
    {"size": "M6", "length": 30, "thread_length": 20},
    {"size": "M8", "length": 40, "thread_length": 25},
    {"size": "M10", "length": 50, "thread_length": 30}
]

# 主函数：生成单个螺栓
def create_bolt(params):
    doc = App.newDocument(f"Bolt_{params['size']}")

    # 创建螺杆主体
    shaft = Part.makeCylinder(3, params["length"])  # M6直径为6mm，半径为3mm
    shaft_obj = doc.addObject("Part::Feature", "Shaft")
    shaft_obj.Shape = shaft

    # 创建螺纹（简化为圆柱）
    thread = Part.makeCylinder(3, params["thread_length"])
    thread_obj = doc.addObject("Part::Feature", "Thread")
    thread_obj.Shape = thread

    # 创建六角头（简化为棱柱）
    hex_head = Part.makePrism(Part.makePolygon([(0, 0, params["length"]),
                                                (2, 3.5, params["length"]),
                                                (-2, 3.5, params["length"]),
                                                (-4, 0, params["length"]),
                                                (-2, -3.5, params["length"]),
                                                (2, -3.5, params["length"]),
                                                (0, 0, params["length"])], True), 5)
    head_obj = doc.addObject("Part::Feature", "HexHead")
    head_obj.Shape = hex_head

    # 保存文档
    doc.saveAs(f"/path/to/bolts/{params['size']}.FCStd")
    App.closeDocument(doc.Name)

# 批量生成
for bolt in bolts:
    create_bolt(bolt)

执行效果验证：

• 每个螺栓生成为独立的 .FCStd 文件，可在FreeCAD中打开查看。
• 六角头、螺杆、螺纹结构清晰可辨。
• 参数可灵活配置，支持扩展更多规格。

mermaid流程图：

graph TD
    A[开始] --> B[定义螺栓参数列表]
    B --> C[遍历每个螺栓参数]
    C --> D[创建新文档]
    D --> E[生成螺杆几何体]
    E --> F[生成螺纹结构]
    F --> G[生成六角头]
    G --> H[保存文档]
    H --> I[关闭文档]
    I --> J{是否还有下一个螺栓?}
    J -- 是 --> C
    J -- 否 --> K[脚本结束]

通过该实战案例，我们可以看到，利用Python脚本不仅能够提升建模效率，还能实现高度定制化的自动化流程。这对于大型工程项目、标准化零件库建设等场景具有极高的实用价值。

本章通过从基础API调用到复杂脚本开发的递进方式，系统地讲解了如何在FreeCAD中使用Python进行自动化设计。下一章将深入探讨开源CAD在机械工程中的具体应用，继续提升读者在实际项目中的实战能力。

5. 开源CAD在机械工程中的应用

5.1 机械设计中的CAD应用特点

机械工程作为传统工程领域的重要分支，对CAD工具的应用有着高度的专业化需求。开源CAD软件，如FreeCAD，在机械设计中展现出越来越强的适应性和实用性。

5.1.1 精度与标准化要求

机械设计对几何精度有着极高的要求。例如，在零件配合中，尺寸误差超过几微米就可能导致装配失败。FreeCAD 提供了基于参数化建模和约束系统的建模方式，能够精确控制几何体的尺寸和位置关系。

# 示例：使用FreeCAD Python API 设置精确尺寸
import FreeCAD as App
import Part

doc = App.newDocument("PrecisionPart")
box = doc.addObject("Part::Box", "MyBox")
box.Length = 50.00  # 设置长度为50mm
box.Width = 30.00   # 设置宽度为30mm
box.Height = 10.00  # 设置高度为10mm
doc.recompute()

该代码片段展示了如何使用FreeCAD的Python API创建一个参数精确的长方体零件，适用于需要严格公差控制的机械结构设计。

此外，机械设计中大量使用标准件（如螺栓、轴承等），FreeCAD的 A2plus 和 Fasteners 插件支持导入ISO、DIN、GB等标准件模型，提升了设计效率。

5.1.2 复杂装配与运动仿真

在机械系统中，组件通常由多个零件组成，涉及装配关系、运动关系和动力学分析。FreeCAD支持装配建模，并可通过插件实现简单的运动仿真。

graph TD
    A[开始装配建模] --> B[导入基础零件]
    B --> C[设置约束关系]
    C --> D[建立运动副]
    D --> E[进行运动仿真]
    E --> F[输出仿真结果]

该流程图描述了FreeCAD中进行机械装配与运动仿真的基本步骤。通过 A2plus Workbench 可以实现零件间的装配约束定义，并进行简单的运动模拟，为设计验证提供可视化依据。

5.2 使用FreeCAD进行机械部件设计

5.2.1 零件建模与公差设置

机械零件的建模不仅要满足形状需求，还需符合制造工艺与配合要求。FreeCAD支持在零件中添加尺寸标注与公差信息。

操作步骤如下：

1. 在零件建模完成后，切换至“Draft”工作台；
2. 使用“Dimension”工具添加尺寸标注；
3. 在属性面板中手动输入公差范围（例如±0.05mm）；
4. 使用“Measure”工具检查关键尺寸是否符合要求。

# 示例：获取零件尺寸并输出
import FreeCADGui

selected = FreeCADGui.Selection.getSelection()
for obj in selected:
    print(f"Object: {obj.Label}, Type: {obj.TypeId}")
    if hasattr(obj, 'Shape'):
        print(f"Bounding Box: {obj.Shape.BoundBox}")

该脚本可用于测量所选零件的边界框尺寸，辅助进行公差分析与配合检查。

5.2.2 装配建模与干涉检查

装配建模是机械设计的关键环节。FreeCAD的 A2plus 插件支持从外部导入STEP或IGES格式的零件，并在装配体内定义位置约束。

装配建模流程如下：

1. 创建新文档并切换至“A2plus”工作台；
2. 点击“Create new assembly”创建装配体；
3. 使用“Insert part”导入子零件；
4. 使用“Create constraint”定义配合关系（如平面贴合、轴对齐）；
5. 使用“Solve all constraints”检查装配状态；
6. 使用“Interference check”检测零件间是否存在干涉。

| 步骤 | 操作说明 | 作用 |
|------|----------|------|
| 1 | 创建装配体 | 组织多个零件 |
| 2 | 导入零件 | 引入已有模型 |
| 3 | 添加约束 | 定义配合关系 |
| 4 | 解算约束 | 检查装配正确性 |
| 5 | 干涉检查 | 发现装配冲突 |

干涉检查功能可以高亮显示存在干涉的区域，便于设计者及时调整零件尺寸或位置。

5.3 机械设计实战：减速器建模与分析

5.3.1 减速器结构与功能分析

减速器是机械传动系统中常见的装置，通常由齿轮组、轴、壳体、轴承等组成。其主要功能是降低输入转速并增大输出扭矩。

以一个简单的 二级圆柱齿轮减速器 为例，其结构包括：

• 输入轴与齿轮
• 中间轴与两齿轮
• 输出轴与大齿轮
• 减速器壳体
• 轴承与密封件

在建模前需明确各齿轮的模数、齿数、中心距等参数，确保传动比正确。

5.3.2 完整建模流程与性能验证

建模流程：

1. 创建齿轮模型
   使用 Gear 插件创建标准渐开线齿轮，设置齿数、模数、压力角等参数。

2. 建模各轴与轴承
   使用旋转体命令创建轴类零件，轴承可从标准库中调用。

3. 构建壳体
   使用拉伸、切除等命令创建减速器外壳，并预留安装孔与润滑口。

4. 装配建模
   将所有零件导入装配体，并定义配合关系，如轴与轴承的过盈配合、齿轮之间的啮合关系。

5. 运动仿真
   使用 A2plus 的运动仿真功能，设置输入轴旋转速度，观察齿轮传动是否流畅。

# 示例：设置输入轴旋转动画
import FreeCAD, FreeCADGui

doc = App.getDocument("GearReducer")
axis = doc.getObject("InputShaft")
axis.Placement = App.Placement(App.Vector(0,0,0), App.Rotation(App.Vector(0,0,1), 90))
App.ActiveDocument.recompute()

该脚本用于调整输入轴的初始位置，为后续运动仿真做好准备。

性能验证：

• 干涉检查 ：确认各零件在运动过程中无碰撞；
• 力矩分析 ：结合FreeCAD的FEM模块进行静力学分析；
• 输出传动比 ：通过测量输出轴转速与输入轴转速比，验证减速比是否符合设计要求。

| 验证项目 | 方法 | 结果示例 |
|----------|------|-----------|
| 传动比 | 输入/输出转速测量 | 输入1500rpm，输出300rpm → 传动比5:1 |
| 干涉检查 | A2plus干涉检测 | 无干涉区域 |
| 应力分布 | FEM模块分析 | 最大应力<材料屈服强度 |

通过上述流程，可以完成一个完整的减速器设计与验证过程，展示开源CAD在复杂机械系统设计中的强大能力。

本文还有配套的精品资源，点击获取

简介：开源CAD图形程序为设计师和工程师提供了功能强大且免费的设计工具，支持二维与三维建模、参数化设计、脚本自动化及多种文件格式兼容。本项目整合了FreeCAD、OpenSCAD等主流开源CAD工具，涵盖实体建模、曲面设计、工程图绘制、装配体管理等功能，适用于产品设计、建筑设计和机械工程等多个领域。通过学习和实践，用户可掌握从基础建模到高级插件开发的完整技能体系，提升设计效率并推动团队协作。

本文还有配套的精品资源，点击获取
