简介

由于长期需要开发ARM内核的MCU，并且有不同厂商的MCU，如瑞萨的RA、STM32、以及国产的32位MCU。

瑞萨的e2studio开发调试是需要jlink或者是瑞萨官方的调试器（最新的M85内核需要使用最新版本的jlink固件），DAP和stlink都是不支持的。

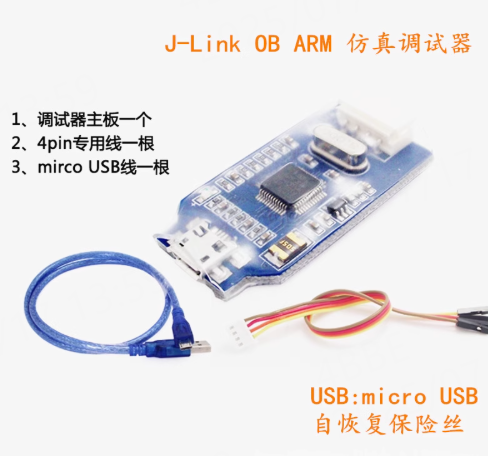

故而应该好用的调试器是必不可少的。但是在淘宝上，正版的Jlink、STlink的价格是十分昂贵的（几百），对于个人开发者以及学生来说实在是有点贵。在淘宝上，也有便宜的jlinkob、stlinkV2，我也使用好几个，体验都很一般。根据ST官方开发板板载的stlinkV2.1，依照其原理图，我使用立创画了一个可以使用的stlinkV2.1，同时他也可以刷jlinkob固件、DAP固件，十分的好用。同时是附带串口的。

原理图

物料

其中最核心的是STM32F103CBt6，注意，这里不能用C8T6代替，因为固件的大小是128K，而C8T6的flash是64K。其中APM32F103CBT6是可以直接替换的，大家看价格购买就行了，一般在淘宝购买单片都是有优惠的，大概是3块钱不到。

然后是供电芯片ME6211C33M5G-N，也可以用RT9193-33GB直接替换，价格大概是0.2一颗。

然后是晶振，大小是8M，价格大概是0.3。其他的阻容加起来不到1元，而PCB可以在嘉立创中免费打样。故而单片的成本不足5元。这里也需要注意的是MCU一般是不止3块的，淘宝买的大部分都是翻新、打磨的芯片。但是也能使用。

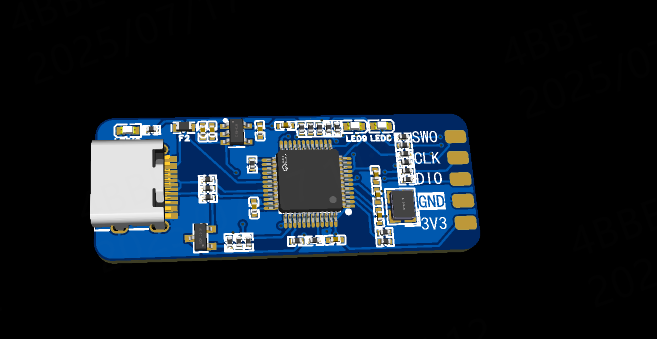

PCB

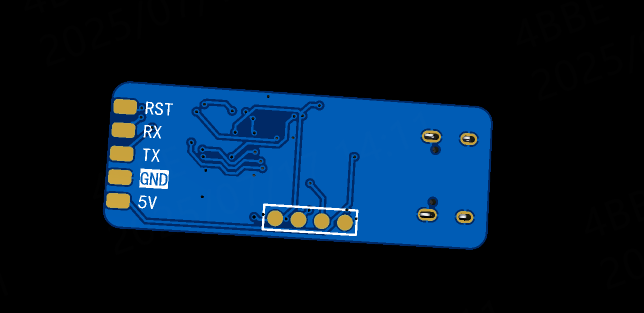

上面的四个触点是MCU是烧录口，从左到右分别是VCC、CLK、DIO、GND。可以通过烧录器烧录hex文件。

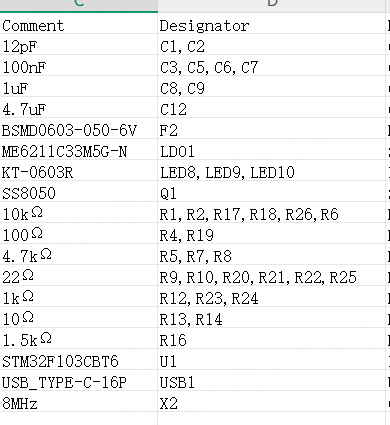

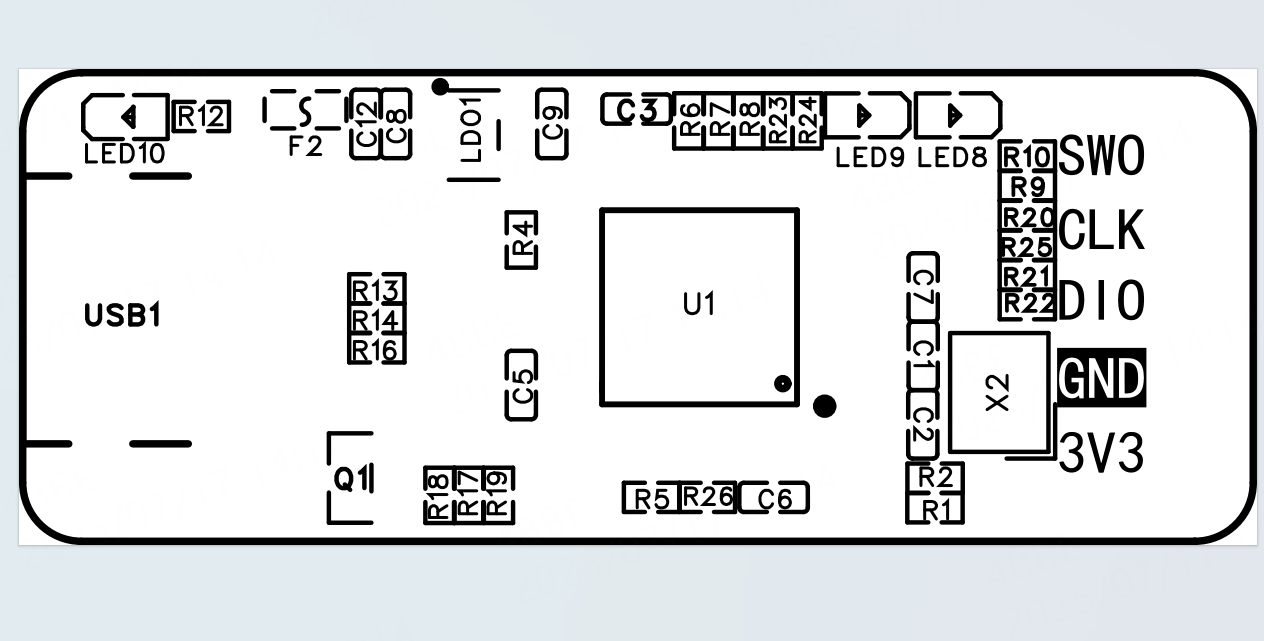

BOM和贴片图

有了这些资料，相信大家都可以制作出来。这里将全部文件都放在云盘。通过网盘分享的文件：stlink
链接: https://pan.baidu.com/s/1HmEkdZAQL5g1lljA9-E93g?pwd=kc9b 提取码: kc9b

购买链接

在实际的操作过程中，制作的成本会更高一些，因为阻容和芯片是无法购买几颗的，所以会稍微贵了，同时阻容采用的都是0402，焊接的难度较高，使用钢网的话费用就更高了，这里只建议发烧友自己去尝试。

我这里也做了一部分成品出来，采用的是SMT直接贴片，物料全都是立创采购的，质量可靠稳定，
