第一篇：基础准备阶段

1.1 昇腾AI处理器基础

1.1.1 昇腾AI处理器架构概述

什么是昇腾AI处理器

简单来说，昇腾AI处理器就是华为自己做的一块AI加速芯片。这东西专门用来跑深度学习、机器学习这些AI任务，算力很强，而且功耗控制得也不错。你可以把它理解成专门为AI计算定制的"超级计算器"。

主要产品系列

昇腾910系列：这玩意儿主要是用来训练大模型的，性能很强。算力方面，半精度（FP16）达到320 TFLOPS（这个数字看着就吓人），整数精度（INT8）达到640 TOPS。工艺是7nm制程，算是比较先进的。功耗310W，不算低，但考虑到这个性能，还算可以接受。主要用在数据中心训练大模型，或者云服务器上。

昇腾310系列：这个系列主打能效比，更适合做推理（就是已经训练好的模型拿来用）。算力方面，昇腾310B是20 TOPS@INT8（入门级），昇腾310P是176 TOPS@INT8（这个性能已经很不错了）。里面塞了不少东西，有CPU、AI计算核心，还有专门处理图像的模块。边缘设备、实时推理、嵌入式AI这些场景用得比较多。

DaVinci架构

昇腾处理器用的是华为自己搞的DaVinci（达芬奇）架构，这个名字还挺有意思的。这个架构主要有这么几个特点：

多核设计：AI Core专门干AI计算的，这是主力。Vector Core搞向量计算的，处理数组、矩阵这些很在行。CPU Core是通用CPU核心（比如ARM A55），处理一些控制逻辑。

计算单元：支持的数据类型挺多，FP32、FP16、INT8、INT4等等，你可以根据需要选。还能混合精度计算，就是不同地方用不同精度，这样既能保证精度又能提升速度。Cube Unit（矩阵运算单元）专门算矩阵乘法的，速度很快。Vector Unit（向量运算单元）处理向量运算的。

存储层次：Global Memory（全局内存）就是片外的内存，容量大，但访问慢一点。Local Memory（本地内存）是片上的缓存，速度快，但容量有限。TCM（紧耦合内存）这个比较特殊，可以实现零拷贝，数据传得快。寄存器最快但最小，存临时数据用的。

1.1.2 CANN框架介绍

CANN是什么

CANN（Compute Architecture for Neural Networks），名字听起来挺高大上的，其实就是华为给昇腾AI处理器做的一套开发框架。有了它，你就不用直接跟硬件打交道了，它给你提供了统一的编程接口和运行环境，写代码会方便很多。

CANN的核心组件

CANN主要包含这么几个部分：

算子库（Operator Library）：里面已经有很多现成的算子可以直接用。如果现成的满足不了需求，你也可以自己写算子。这些算子都是优化过的，性能不用担心。

图编译器（Graph Compiler）：把你写的模型图转换成昇腾处理器能跑的形式。还会帮你优化一下，比如把几个算子融合在一起，减少内存访问。内存使用也会优化。

运行时（Runtime）：负责调度任务，让计算跑起来。管理内存分配和释放。管理设备，比如多卡的时候怎么分配任务。

驱动层（Driver）：这是最底层的东西，把硬件抽象出来。负责跟硬件通信。

CANN的编程模型

CANN提供了几种写算子的方式：

TBE（Tensor Boost Engine）：用Python写的，上手快。适合快速验证想法，做原型开发。

TIK（Tensor Iterator Kernel）：用C++写的，更底层。控制更精细，性能也更好，但写起来复杂一些。

Ascend C：这是新出的，算是TIK的升级版。既保留了TIK的性能优势，又让写代码更简单了。对向量化和并行计算的支持很好，这也是我们主要要学的。

1.1.3 昇腾AI处理器的计算单元和存储层次

计算单元详解

1. AI Core（AI计算核心）

AI Core是昇腾处理器的核心，所有的AI计算主要靠它。里面又分了几个部分：

Cube Unit（矩阵运算单元）：专门算矩阵乘法的，这是AI计算里最常见的操作。支持FP32、FP16、INT8等多种精度，你可以根据需要选。算矩阵乘法特别快，这是它的强项。

Vector Unit（向量运算单元）：处理向量运算的，比如两个数组相加、相乘这些。可以一次性加载、存储、运算很多数据。支持各种向量化指令，用好了性能提升很明显。

Scalar Unit（标量运算单元）：处理单个数据的运算，还有控制逻辑。比如if/else判断、for循环这些，都是它来处理的。

2. 计算流程

输入数据 → 加载到Local Memory → AI Core计算 → 结果写回 → 输出数据

存储层次详解

昇腾处理器的存储可以理解成一个金字塔，从快到慢、从近到远：

1. 寄存器（Register）：最快，但容量很小，就那么几个。存临时变量和中间结果，用完就扔。一个时钟周期就能访问，非常快。

2. Local Memory（本地内存）：在芯片上的缓存，速度很快，容量也比寄存器大不少。存计算需要的数据块，这是你主要要管理的地方。延迟很低，但需要你手动管理，什么时候加载、什么时候释放。这个需要你显式管理，不像CPU的缓存是自动的。

3. Global Memory（全局内存）：片外的内存（比如DDR），容量很大，但访问慢。存完整的输入输出数据。需要通过DMA传输，延迟比较高。虽然带宽高，但最好批量传输，一次传多一点，这样效率才高。

4. 存储访问优化原则

写代码的时候记住这几个原则：能少访问Global Memory就少访问，它慢。尽量把数据放到Local Memory里用，它快。用向量化加载/存储，一次传多点数据。数据要对齐，这样访问效率高。

1.1.4 昇腾AI处理器的性能特点和应用场景

性能特点

昇腾处理器有这么几个特点：

高算力：算矩阵特别快，这是AI计算的核心。支持多种精度，你可以根据需求在性能和精度之间做权衡。

高能效比：专门为AI计算优化的，不像通用CPU那样浪费。功耗管理做得不错，不会动不动就发热。

低延迟：内存层次结构优化过，数据访问快。DMA传输机制效率高，数据搬移不拖后腿。

可扩展性：可以多卡一起跑，算力可以叠加。支持分布式训练和推理，适合大模型。

应用场景

1. 云计算和数据中心：大规模模型训练（如大语言模型、视觉模型）、云端推理服务、模型训练加速。

2. 边缘计算：智能监控和视频分析、自动驾驶、工业物联网（IIoT）。

3. 终端设备：智能手机AI加速、智能摄像头、嵌入式AI设备。

4. 特定领域应用：自然语言处理（NLP）、计算机视觉（CV）、推荐系统、语音识别。

---

1.2 开发环境搭建

1.2.1 ModelArts Notebook环境创建

为什么用ModelArts Notebook

如果你没有昇腾硬件设备，或者想快速上手，用ModelArts Notebook是个不错的选择。它已经预装了CANN工具包和开发环境，开箱即用，不用自己折腾安装配置。

创建Notebook实例

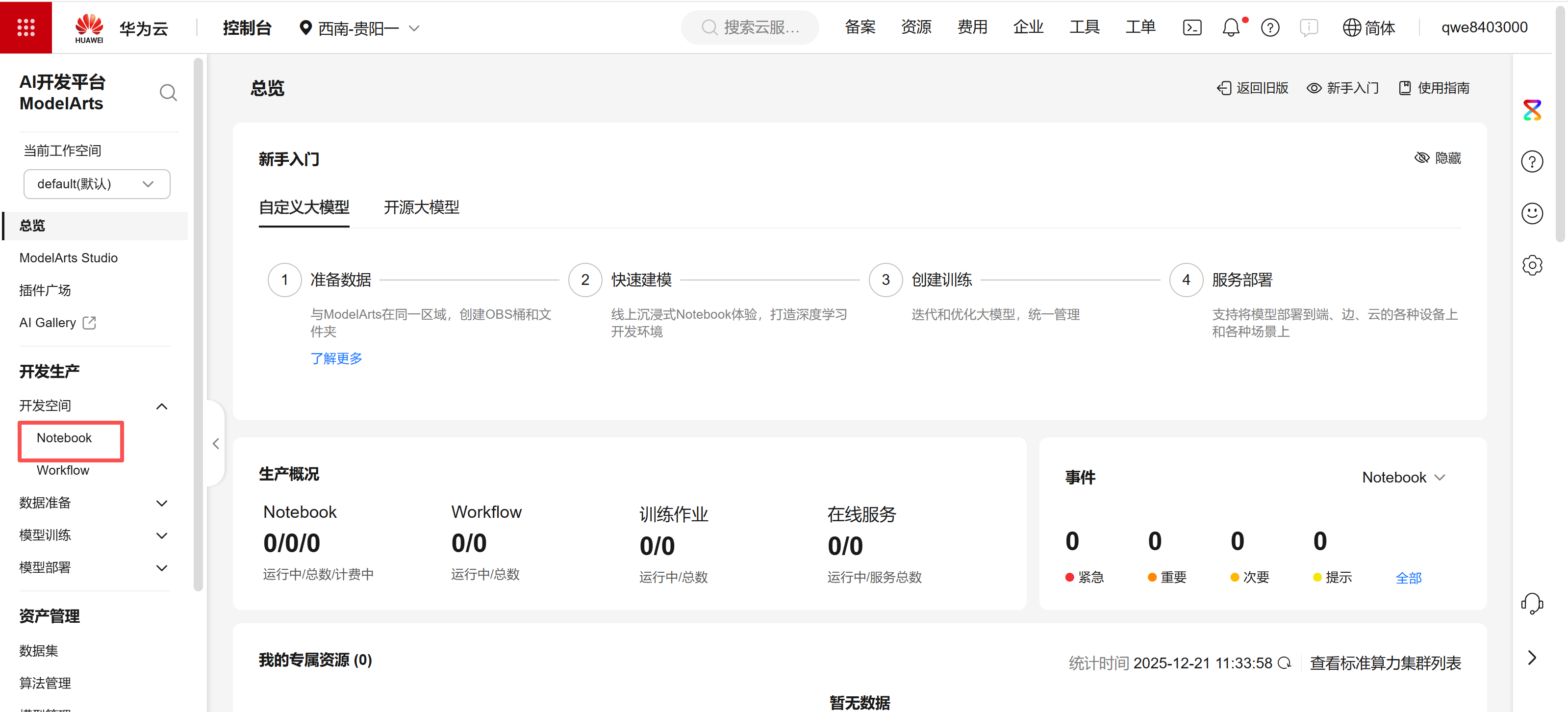

1. 进入ModelArts控制台

登录华为云，进入ModelArts控制台，找到Notebook管理页面。

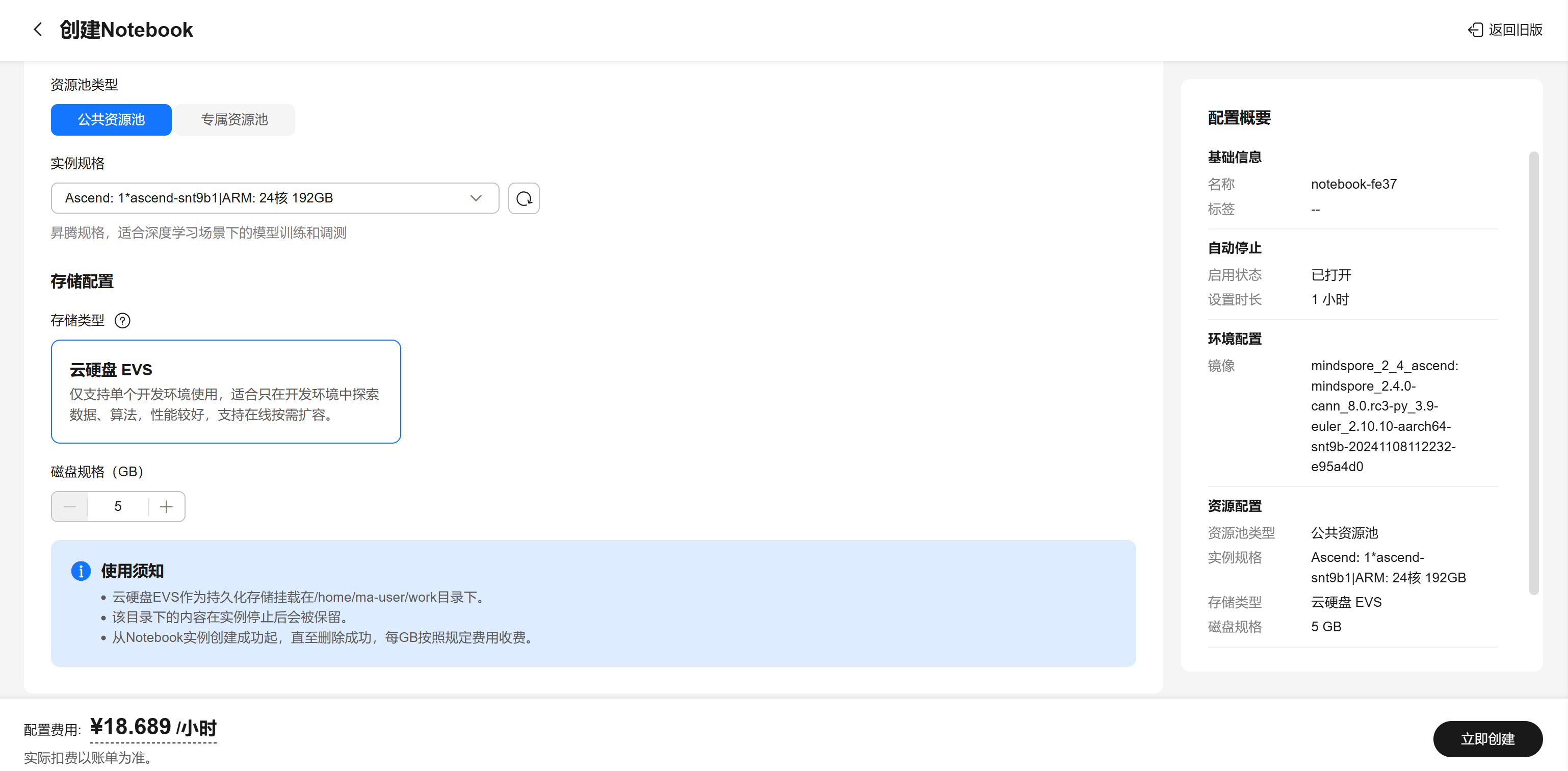

2. 创建Notebook实例

点击"创建Notebook"，配置以下参数：

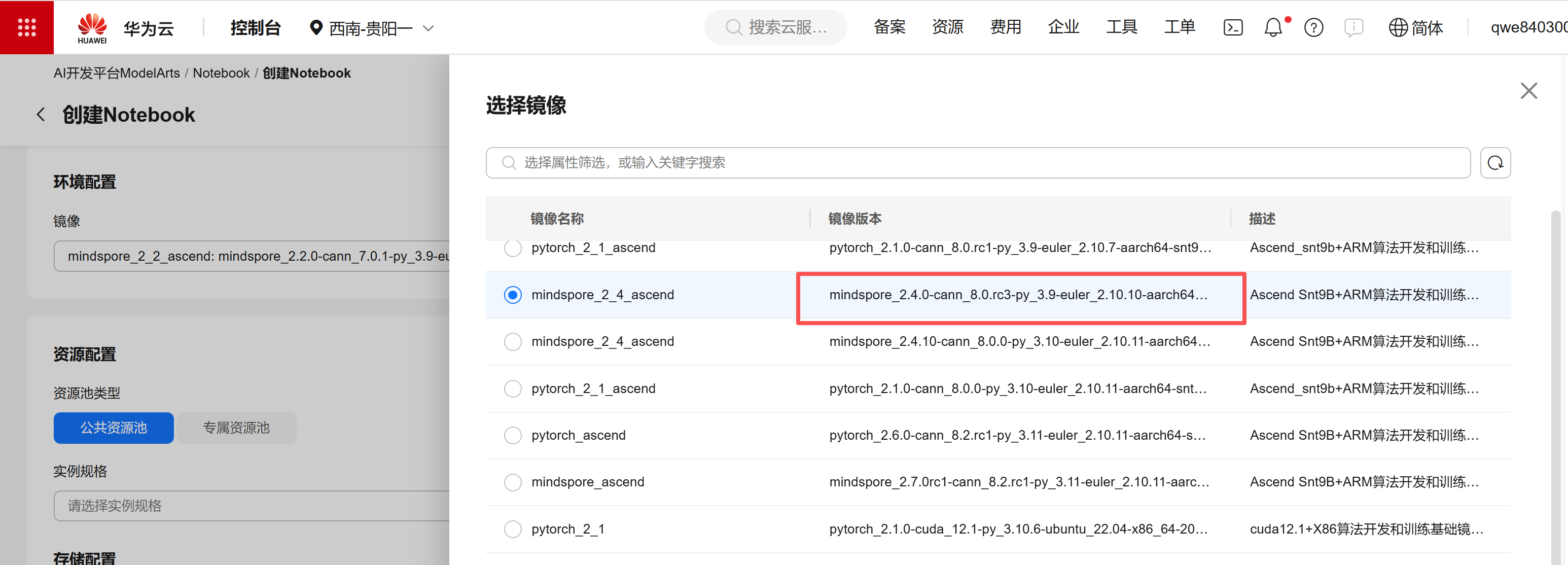

镜像选择：选择包含CANN的镜像，比如 mindspore_2.4.0-cann_8.0.rc3-py_3.9-euler_2.10.10-aarch64-snt9b。这种镜像已经预装了CANN 8.0和MindSpore，还有Python开发环境，直接用就行。

实例规格：选择昇腾实例，比如 Ascend: 1*ascend-snt9b1|ARM: 24核 192GB。这个配置有1个昇腾NPU和24核ARM CPU，内存192GB，够用了。

存储配置：选择云硬盘EVS，至少5GB起步。如果要做大项目，可以选大一点。

SSH远程开发（可选）：如果要用VS Code远程连接，可以配置SSH密钥。这样就能在本地用VS Code写代码，代码自动同步到Notebook上。

自动停止：建议设置自动停止时间，比如1小时不操作就自动停止，省钱。

3. 启动Notebook

创建完成后，点击"打开"按钮，会打开JupyterLab界面。如果Notebook是停止状态，先点"启动"等它运行起来。

验证环境

Notebook启动后，打开一个终端或者创建个Python Notebook，验证一下环境：

# 检查CANN版本（镜像里已经装好了）
ascend-toolkit --version

# 检查NPU设备信息
npu-smi info

# 检查环境变量（通常已经自动配置好了）
echo $ASCEND_TOOLKIT_HOME

如果能看到CANN版本和NPU设备信息，说明环境就绪了。

环境变量说明

ModelArts Notebook的镜像通常已经配置好了环境变量，不需要手动设置。如果遇到找不到头文件的问题，可以检查一下：

# 查看CANN路径
ls /usr/local/Ascend/ascend-toolkit/

# 如果环境变量没设置，可以手动source一下
source /usr/local/Ascend/ascend-toolkit/latest/set_env.sh

不过一般镜像都配置好了，直接用就行。

1.2.2 开发环境配置

JupyterLab开发环境

JupyterLab简介

ModelArts Notebook默认提供JupyterLab界面，这是基于Web的开发环境，用浏览器就能写代码。支持Python Notebook、代码编辑器、终端，还能预览文件，用起来挺方便的。

使用JupyterLab

打开Notebook后，会自动进入JupyterLab界面。你可以：

创建Python Notebook：写Python代码测试环境，或者做数据处理。

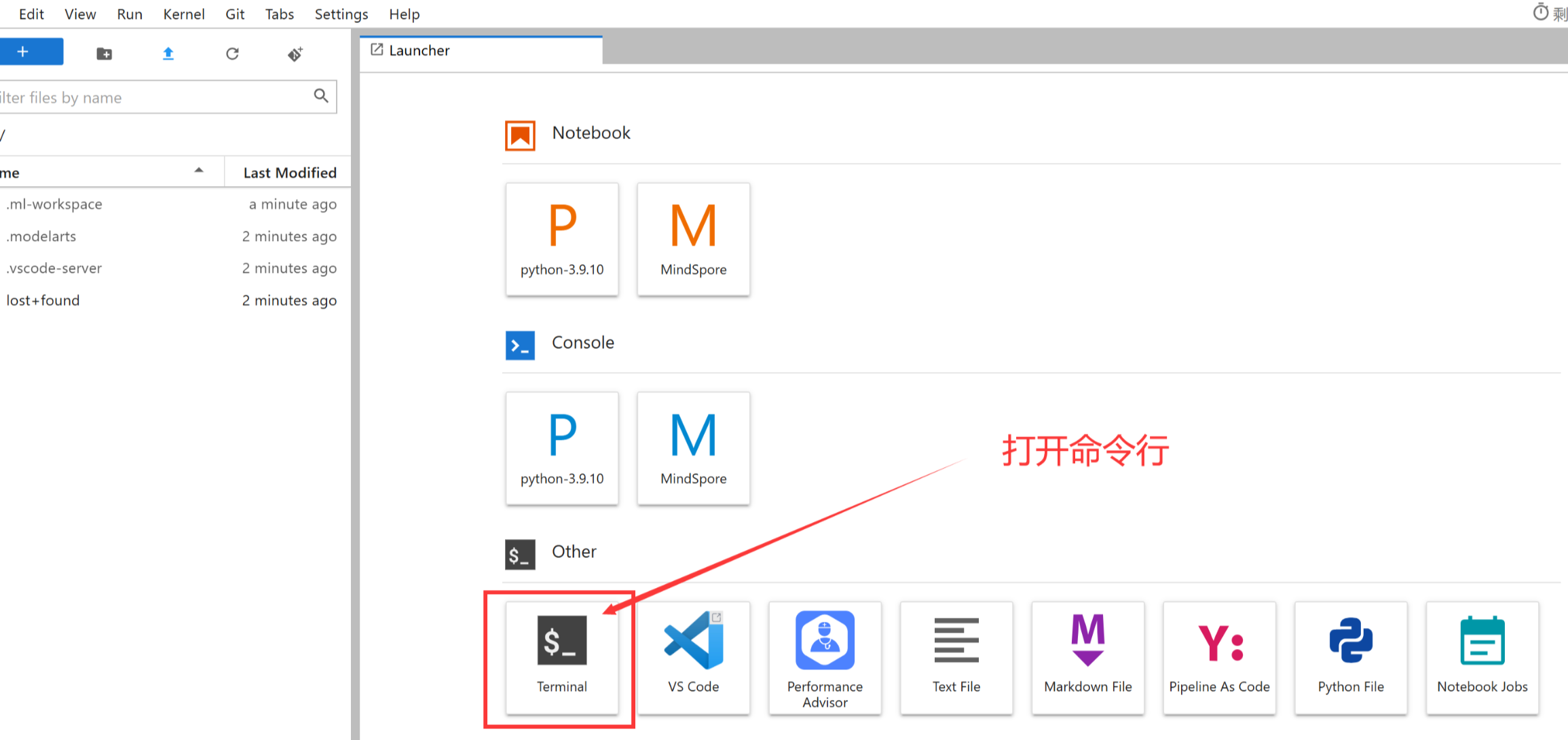

打开终端：在Notebook里直接打开终端，执行Linux命令，编译C++代码。

创建代码文件：可以直接在JupyterLab里创建.cpp、.h文件写Ascend C算子代码。

文件管理：上传下载文件，管理项目目录。

VS Code远程开发（推荐）

如果你习惯用VS Code，可以用VS Code远程连接Notebook，体验更好。

1. 配置SSH连接

在创建Notebook时，如果配置了SSH密钥，就可以用VS Code远程连接：

在VS Code里安装"Remote - SSH"插件。

配置SSH连接，连接到Notebook的SSH地址（ModelArts会提供）。

连接成功后，就能在本地VS Code里编辑Notebook上的文件了。

2. VS Code配置

连接上Notebook后，在项目根目录创建 .vscode/settings.json：

{
    "C_Cpp.default.includePath": [
        "${workspaceFolder}/**",
        "/usr/local/Ascend/ascend-toolkit/latest/include"
    ],
    "C_Cpp.default.compilerPath": "/usr/bin/g++",
    "C_Cpp.default.cStandard": "c11",
    "C_Cpp.default.cppStandard": "c++17"
}

这样VS Code就知道去哪找Ascend C的头文件了，会有代码提示。

3. 安装必要插件

在VS Code里安装这些插件：

• C/C++ Extension Pack：C++语法高亮和智能提示
• CMake Tools：如果用CMake构建项目的话

直接在Notebook里开发

如果不想用VS Code，直接在JupyterLab里也能开发：

用终端编译代码：在JupyterLab的终端里执行编译命令。

用代码编辑器：JupyterLab自带的代码编辑器也能写C++代码，虽然功能没VS Code那么强，但够用。

用Python Notebook：可以写Python脚本调用编译好的算子，测试功能。

1.2.3 编译工具链配置

编译器要求

编译器的版本要注意一下：GCC版本至少7.5.0，太老的版本可能不支持一些C++特性。如果用CMake的话，CMake版本至少3.10，这个一般系统自带的都够用。

编译配置

1. 基本编译命令

# 使用CANN提供的编译工具
ccec_compiler -c kernel.cpp -o kernel.o

2. CMake配置示例

创建 CMakeLists.txt：

cmake_minimum_required(VERSION 3.10)
project(AscendCOperator)

set(CMAKE_CXX_STANDARD 17)
set(CMAKE_CXX_STANDARD_REQUIRED ON)

# CANN路径
set(ASCEND_TOOLKIT_HOME /usr/local/Ascend/ascend-toolkit/latest)

# 包含目录
include_directories(
    ${ASCEND_TOOLKIT_HOME}/include
)

# 库目录
link_directories(
    ${ASCEND_TOOLKIT_HOME}/lib64
)

# 源文件
add_library(operator_kernel SHARED
    kernel.cpp
)

# 链接库
target_link_libraries(operator_kernel
    ascend_runtime
)

3. 编译脚本示例

创建 build.sh：

#!/bin/bash

# 设置环境变量
source /usr/local/Ascend/ascend-toolkit/latest/set_env.sh

# 创建构建目录
mkdir -p build
cd build

# 运行CMake
cmake ..

# 编译
make -j$(nproc)

echo "Build completed!"

1.2.4 调试工具使用

日志调试

调试的时候最常用的就是打日志了，虽然简单但很有效：

1. 使用printf/cout输出

最简单直接的方式：

#include <iostream>
#include "ascendc.h"

void kernel_function() {
    std::cout << "Debug: Entering kernel" << std::endl;
    // ... 代码 ...
    std::cout << "Debug: Processing data" << std::endl;
}

2. 使用日志宏

如果日志打得多，可以定义个宏，方便点：

#define DEBUG_LOG(msg) std::cout << "[DEBUG] " << msg << std::endl

这样用起来就简单了：DEBUG_LOG("something happened");

性能分析工具

性能优化的时候，这些工具能帮你找到瓶颈：

1. msprof（性能分析器）

这是CANN自带的性能分析工具，能看到哪里耗时间：

# 启动性能分析
msprof --application="your_app" --output=./prof_output

# 查看分析结果
msprof --export=on --output=./prof_output

分析结果会告诉你哪些算子耗时间，哪些内存访问是瓶颈。

2. 使用npu-smi监控

这个命令可以看设备状态，很实用：

# 实时监控设备状态
npu-smi info

# 监控设备使用率，每秒刷新一次
watch -n 1 npu-smi info

能看到设备用了多少、温度多少，如果使用率很低说明可能有问题。

内存检查工具

1. Valgrind（如果支持）

valgrind --leak-check=full ./your_program

2. 使用CANN提供的调试工具

CANN提供了内存泄漏检测、越界访问检测、性能瓶颈分析等功能。

---

1.3 Ascend C基础入门

1.3.1 Ascend C编程模型

Ascend C是什么

Ascend C是华为昇腾提供的算子开发语言，它基于标准C++语法，但提供了专门针对昇腾AI处理器的API。用Ascend C写算子，你不需要直接操作硬件寄存器，而是通过API来使用硬件的能力。

Ascend C的API分类

根据昇腾官方文档，Ascend C的API主要分为几类：

1. Kernel API（核函数API）：包括基本数据结构（比如GlobalTensor全局张量、LocalTensor本地张量）、基础API（直接操作硬件能力的接口，比如向量计算、数据搬运）、高阶API（封装好的常用算法，比如矩阵乘法、Softmax等）。

2. Host API（主机端API）：包括Tiling API（计算分块参数的接口）、算子注册API（注册算子的接口）、平台信息获取API（获取硬件信息）。

3. 算子调测API：调试用的接口，比如打印、断言等。

基本编程流程

写一个Ascend C算子，大概流程是这样的：

首先定义核函数，写一个kernel函数，这是实际在NPU上跑的计算逻辑。然后进行数据搬运，把数据从Global Memory搬到Local Memory。接着执行计算，用Ascend C的API进行计算。最后结果写回，把结果从Local Memory写回Global Memory。

1.3.2 基本数据结构

GlobalTensor（全局张量）

GlobalTensor代表在Global Memory（全局内存）中的张量数据。这是输入输出数据存放的地方，容量大但访问慢。

// GlobalTensor通常作为核函数的参数传入
// 它指向Global Memory中的数据

LocalTensor（本地张量）

LocalTensor代表在Local Memory（本地内存）中的张量数据。这是计算时实际使用的数据，速度快但容量有限，需要你手动管理。

// LocalTensor在核函数内部定义
// 用于存储从Global Memory加载的数据

向量类型（Vector）

Ascend C提供了向量类型，可以一次处理多个数据元素。这是向量化编程的基础。

// 向量类型示例（概念）
// 实际使用时需要根据数据类型选择对应的向量类型

1.3.3 基础运算API

标量计算API

标量计算API用于处理单个数值：ScalarGetCountOfValue可以计算一个数字的二进制中0或1的个数，ScalarCountLeadingZero计算前导0的个数，ScalarCast做类型转换，ToBfloat16/ToFloat做精度转换。这些API用得不多，主要在特殊场景下用。

矢量计算API（重点）

矢量计算API是Ascend C的核心，用于向量化计算。主要分为几类：

1. 单目指令（一个输入）：Exp按元素计算自然指数 e^x，Ln按元素计算自然对数，Abs按元素取绝对值，Reciprocal按元素取倒数 1/x，Sqrt按元素开平方，Rsqrt按元素开平方后取倒数 1/√x，Relu按元素做ReLU激活函数 max(0, x)。

2. 双目指令（两个输入）：Add按元素求和 c = a + b，Sub按元素求差 c = a - b，Mul按元素求积 c = a * b，Div按元素求商 c = a / b，Max按元素取最大值 c = max(a, b)，Min按元素取最小值 c = min(a, b)，FusedMulAdd融合乘加 c = a * b + c（这个很常用，性能好）。

3. 标量双目指令（向量和标量）：Adds向量每个元素加标量，Muls向量每个元素乘标量，Maxs/Mins向量每个元素和标量比较。

4. 归约指令（Reduction）：ReduceSum对所有数据求和，ReduceMax/ReduceMin找最大值/最小值，BlockReduceSum对每个数据块求和。

数据搬运API

DataCopy：用于在Global Memory和Local Memory之间搬运数据。这是写算子必须用的API，因为计算前要把数据从Global Memory加载到Local Memory，计算后要把结果写回去。

1.3.4 一个简单的例子

虽然现在还没深入学，但可以先看看Ascend C算子大概长什么样：

// 这是一个概念性的例子，展示基本结构
// 实际的API调用会在后续章节详细讲解

// 核函数定义
void AddKernel(GlobalTensor<input_tensor>, GlobalTensor<output_tensor>) {
    // 1. 定义LocalTensor，用于存储从Global Memory加载的数据
    LocalTensor local_input;
    LocalTensor local_output;

    // 2. 数据搬运：从Global Memory加载到Local Memory
    DataCopy(local_input, input_tensor);

    // 3. 执行计算：使用Add API进行向量加法
    Add(local_output, local_input, local_input);  // output = input + input

    // 4. 结果写回：从Local Memory写回Global Memory
    DataCopy(output_tensor, local_output);
}

这个例子展示了Ascend C算子的基本结构：数据从Global Memory加载到Local Memory，在Local Memory上进行计算，最后结果写回Global Memory。

1.3.5 为什么这样设计

你可能好奇为什么要分Global Memory和Local Memory，直接算不行吗？

原因很简单：性能

Global Memory容量大，但访问慢（需要DMA传输）。Local Memory容量小，但访问快（片上缓存）。所以先把数据批量加载到Local Memory，在Local Memory上快速计算，最后批量写回。

这就是昇腾处理器的计算模式，理解了这一点，写算子的时候就知道怎么优化了

---

学习检查点

学完这一篇，你应该能做到这些：

首先，你得知道昇腾AI处理器大概是怎么回事，有哪些型号。然后了解CANN框架是干什么的，有哪些组件。理解计算单元和存储层次，知道数据是怎么流动的。能把开发环境搭起来，能编译运行代码。了解Ascend C的基本概念，知道GlobalTensor和LocalTensor的区别。知道Ascend C有哪些基础API，比如Add、Mul这些向量计算API。最后，理解为什么需要数据搬运，知道Global Memory和Local Memory的作用。

实践练习

环境搭建实践：在ModelArts创建一个Notebook实例，选择包含CANN的镜像和昇腾实例规格。验证一下环境，确认CANN和NPU都正常。配置一下开发环境，JupyterLab或VS Code远程连接都可以。跑通一个简单的示例程序，确认环境没问题。

Ascend C基础理解：查阅昇腾官方文档，看看Ascend C的API列表。理解GlobalTensor和LocalTensor的区别，知道什么时候用哪个。看看Add、Mul这些基础API的文档，了解它们怎么用。

理解测试：画个昇腾处理器的存储层次结构图，标注Global Memory和Local Memory。解释为什么需要Local Memory，直接在Global Memory上算行不行。说明数据搬运的必要性，理解"加载-计算-写回"的流程。

---

下一步：基础打好了，就可以开始学Ascend C的核心概念了。下一章会讲Ascend C的编程模型、数据类型这些，到时候就能开始写真正的算子了。
