感谢拜读，文章内容本着中小企业最低成本（10万元人民币）数字化转型的思维验证解决方案的头脑风暴，在实际数字化转型过程中企业往往面临不确定性过高，往往面临人力成本、管理成本、沉没成本等不可控因素，文章内容仅限参考而非落地可行的解决方案（方案中涉及的产品或服务价格仅限于个人收集的均价，不代表市场实际价格）。如果你有更好的建议，欢迎反馈！

执行摘要

本项目聚焦于为预算仅 10 万元人民币的中小型制造企业（SME）构建基础数字化系统，目标具备挑战性但有条件可行。

项目核心目标明确，利用低代码工具 Node - RED 实现产线关键活动监控，采用 Metabase 连接 PostgreSQL 数据库搭建关键绩效指标（KPI）看板以追踪产品良品率，借助 Supabase 开发简易供应链协同平台。经评估，Node - RED、PostgreSQL、Metabase 和 Supabase 组成的技术栈契合预算与企业技术能力。

在 10 万元预算限制下，需采取务实的 “最小可行产品”（MVP）方法，分阶段实施。硬件成本因传感器、网关等设备不同，预计在 9,200 - 43,200 人民币（不含自托管服务器费用）；软件与服务成本（年费）约 12,700 - 16,700 人民币；人力与培训成本波动较大，需严格控制在 22,000 - 45,000 人民币，总预算约 85,600 人民币。若能有效管理人力成本，项目有望在预算内完成。

实施路线图分为四个阶段。阶段 1 搭建基础架构，实现生产数据可靠流入数据库；阶段 2 构建 BI 与良品率仪表盘，呈现核心生产 KPI；阶段 3 开发供应链平台 MVP，实现初步订单信息共享；阶段 4 进行集成、测试与上线，确保系统稳定运行。各阶段紧密依赖，需合理规划。

项目面临多种风险。技术方面，Node - RED 存在复杂性、状态管理难题，数据库自托管有管理负担，Metabase 可能出现计算错误，Supabase 有限制与成本风险，集成过程存在复杂性，同时数据安全与社区支持依赖也带来挑战；人员技能上，SME 内部团队可能存在专业知识缺口；预算超支风险来自硬件、云成本及开发工作量的不确定性。针对这些风险，制定了相应的缓解策略。

项目成功实施建议严格确定优先级，主动管理成本，充分利用内部资源与社区支持，从简开始并迭代优化，高度重视安全，提前规划长期运营。通过这些措施，有望帮助 SME 在有限预算下成功构建数字化系统，提升生产管理水平。

预算明细表

成本类别	成本项目	预估成本范围 (人民币)	占总预算比例
硬件成本	工业网关/IPC	2,000 - 10,000	10.8% - 11.7%
	传感器与接口设备	5,000 - 25,000	5.8% - 29.2%
	连接线缆与配件	1,200 - 5,200	1.4% - 6.1%
	显示设备	1,000 - 3,000	1.2% - 3.5%
硬件小计		9,200 - 43,200	10.8% - 50.5%
软件与服务	PostgreSQL (自托管/云)	0 - 9,600	0% - 11.2%
	Metabase (开源)	0	0%
	Node-RED (开源)	0	0%
	Supabase (免费/专业版)	0 - 2,950	0% - 3.4%
	开发/生产服务器	1,200 - 4,200	1.4% - 4.9%
软件小计		12,700 - 16,700	14.8% - 19.5%
人力与培训	系统设计	5,000 - 10,000	5.8% - 11.7%
	开发与配置	10,000 - 20,000	11.7% - 23.4%
	测试与部署	4,000 - 8,000	4.7% - 9.3%
	人员培训	3,000 - 7,000	3.5% - 8.2%
人力小计		22,000 - 45,000	25.7% - 52.6%
总预算		85,600	100%

注：成本估算基于市场平均价格，实际价格可能因供应商、具体配置和实施时间而异

1. 数字化目标与解决方案可行性

A. 定义核心目标

本项目旨在为预算有限（10万元人民币）的中小型制造企业（SME）构建一套基础数字化系统。核心目标明确为：

1. 产线监控： 利用低代码工具（特别是Node-RED）实现对关键生产线活动的监控，例如设备状态、生产计数和停机事件记录。这旨在为特定监控任务提供一个实用且经济高效的方案，作为全面制造执行系统（MES）的部分替代。
2. 关键绩效指标（KPI）看板： 采用商业智能（BI）工具（Metabase）连接中央数据库（PostgreSQL），可视化展示关键生产指标。其中，重点关注产品良品率的追踪与展示，目标设定为99.2%。
3. 简易供应链协同： 利用后端即服务（BaaS）平台（Supabase）开发一个基础的协同平台，实现与关键供应商或客户之间的"链式订单协同"，以改善沟通效率和信息透明度。

系统架构图

B. 评估提议的技术栈

初步评估确认，采用Node-RED、PostgreSQL、Metabase和Supabase的技术栈在技术上是可行的，能够满足上述为SME设定的核心目标。该技术栈的开源和低代码特性与预算限制及SME可能具备的技术能力相契合。

• Node-RED 在设备连接和数据流自动化方面表现出色。
• PostgreSQL 提供了一个强大、可靠的开源关系型数据库基础。
• Metabase 提供了用户友好的BI仪表盘构建能力。
• Supabase 加速了协同平台的后端开发过程。

C. 10万元人民币预算可行性评估

在10万元人民币的预算内完成全部预期范围，这构成了一项显著挑战，但被认为是有条件可行的。项目的成功实现高度依赖于严格的成本控制、战略性的功能优先级排序、在实际可行的情况下利用免费软件层级、最大化利用内部资源，以及可能的分阶段实施策略。

实现这一预算目标要求采取务实的态度。10万元的限制迫使项目从追求理想化的"全功能"系统转向采用"最小可行产品"（MVP）的方法，尤其是在供应链协同部分。非核心功能必须推迟。这主要是因为硬件成本（如传感器、网关）可能相当可观，即使采用低代码工具，设置、配置和潜在定制开发的人力成本也可能很高。此外，虽然初始阶段可能较低，但持续的云服务成本也需要仔细管理。综合这些因素，将所有期望功能纳入10万元预算变得极为紧张，因此必须首先关注核心价值的实现。

分阶段实施不仅是预算管理的需要，也是降低风险的关键策略。从最高优先级项目（监控和良品率BI）开始，可以快速展示项目的价值，从而降低项目失败的风险。这种方法能迅速带来切实的效益（例如提升生产透明度），有助于建立利益相关者的信心。同时，它允许团队在较小范围内学习和适应所选技术，然后再处理更复杂的集成或功能。此外，分阶段实施可以将成本分散到不同时间段，使得后续阶段有可能利用早期阶段实现的成本节约或效率提升来获得资金支持。通过将资源集中投入到当前阶段，也使得预算分配更易于管理。

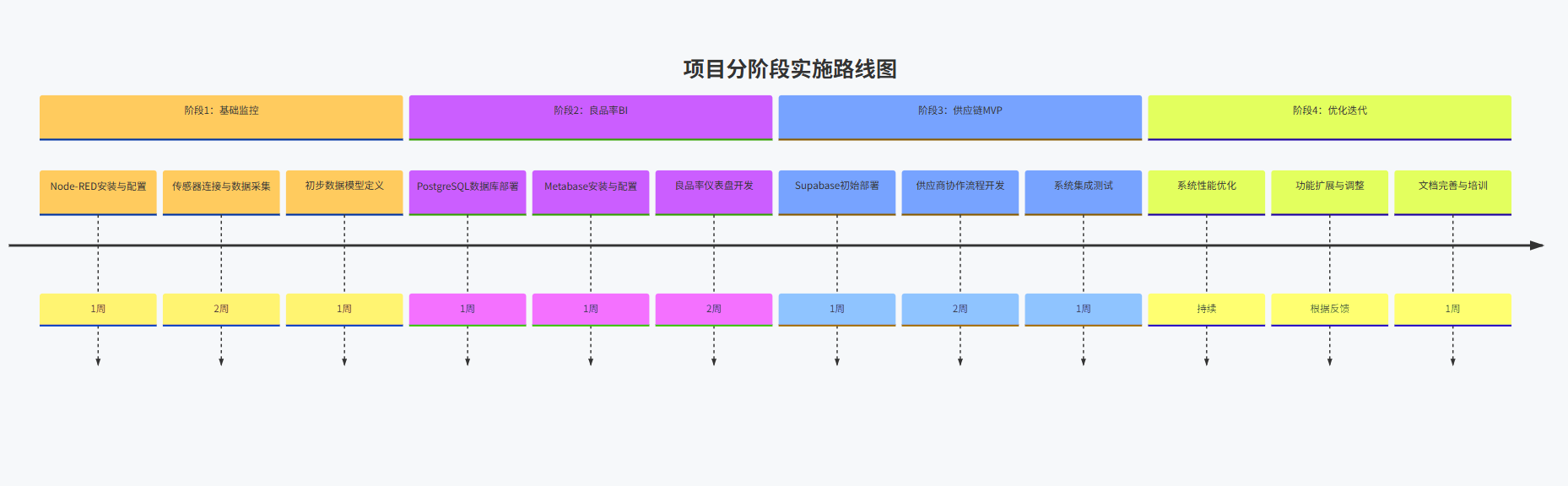

实施路线图

2. 技术栈深度解析与评估

A. Node-RED 用于产线监控（MES替代方案）

• 能力与用例:
  • 在从工业传感器和设备进行数据采集与实时监控方面能力强大。其基于流程的可视化编程方式简化了数据源连接、处理逻辑构建和数据目标设定的过程。
  • 适用于监控设备状态（通过传感器输入）、生产计数（基于传感器触发，如光电传感器，递增计数器）以及基础的停机时间追踪（检测非活动时段）。
  • 能够基于数据或预设条件执行基础的设备控制逻辑，但复杂的控制任务更适合由PLC执行。
  • 有助于能源监控和故障预测/通知。
• 实施方法:
  • 利用预构建的"节点"执行特定任务（例如，Inject用于手动或定时触发流程，Debug用于测试，Function用于编写自定义JavaScript逻辑，MQTT用于消息传递）。
  • 通过社区贡献的节点（如 node-red-contrib-modbus、node-red-contrib-opcua）连接PLC和工业设备，支持Modbus TCP 和潜在的OPC-UA 等协议。这需要仔细配置服务器详细信息、功能码、地址和轮询速率。
  • 如果安装了相应的节点包，可以与特定PLC品牌（如WAGO、PLCnext）进行交互。
  • 数据处理通常涉及使用 Function 节点来构建有效载荷（例如，格式化JSON以便插入数据库）。
  • 虽然本项目主要使用Metabase作为BI工具，但Node-RED也可以集成仪表板（如 node-red-dashboard）进行简单的可视化展示。
• 硬件要求与选项:
  • 需要一个宿主设备：可以是工业物联网网关（例如，基于树莓派的工业计算机、Revolution Pi、商业网关，后者常预装Node-RED）或工业PC（IPC）。
  • 网关/IPC需要具备连接传感器/PLC的适当接口（如以太网、RS485/RS232）。Modbus TCP通常使用以太网；对于串行Modbus设备，可能需要适配器。
  • 硬件规格各异；典型的工业树莓派网关提供四核CPU、约1GB RAM、eMMC存储和工业级温度范围。成本范围很大（约150美元至1000美元以上，折合人民币约1000元至7000元以上）。
• 局限性与考量:
  • 复杂性管理: 虽然是可视化编程，但复杂的流程可能变得难以管理和调试。不适用于传统MES系统中常见的高度复杂、状态依赖的逻辑。
  • 状态管理与高可用性（HA）: Node-RED的默认状态管理（上下文）是基于内存的。处理跨重启的持久状态或实现高可用性需要精心设计，可能需要使用持久化上下文存储（如数据库支持的存储）或外部数据库，并理解节点的隐式状态。这增加了基础工具本身不具备的复杂性。
  • MES替代方案的范围: Node-RED 可作为数据采集和集成层，是MES的部分替代方案，侧重于经济高效地解决连接性和基础工作流自动化问题，而非提供具有深度调度、资源管理或复杂流程执行能力的完整系统。
  • 对社区节点的依赖: 严重依赖社区开发的节点来支持特定协议（Modbus、OPC-UA等）。虽然这些节点通常很稳定，但可能缺乏企业级支持，并且其更新可能滞后于Node-RED核心或JavaScript的变化，从而引入维护风险。

必须设定切合实际的期望：Node-RED 是一个集成中心，而非完整的MES。它擅长连接各种车间设备并路由数据，能够经济地替代MES的连接性方面。然而，它缺乏传统MES所具备的复杂流程管理、调度和状态逻辑处理能力。SME必须理解，通过Node-RED获得的是监控能力和数据流转，而不是全面的生产控制。这是因为Node-RED的核心设计是事件驱动和基于流程的，复杂的状态管理和并发控制需要用户进行显式且可能复杂的实现。商业MES系统拥有专门为调度、追溯、质量管理等功能设计的模块，这些是Node-RED本身不具备的。相关资料也明确指出，Node-RED适用于在MES背景下连接系统，或作为构建MES部分功能的工具，而非直接替代品。

硬件选择方面存在权衡。在基础树莓派、工业化树莓派（如RevPi）、专用物联网网关 或工控机（IPC） 之间进行选择，需要在成本、可靠性、环境耐受性和接口可用性之间取得平衡。对于制造环境，坚固性（温度范围、安装方式）至关重要，这使得工业级选项尽管成本较高，却更受青睐。标准树莓派虽然便宜，但并非为工业环境设计（温度、振动、电源稳定性）。工业化树莓派 以中等成本提供了更好的适应性。专用网关/IPC 则提供最高的可靠性，通常预装软件 并拥有更多接口选项，但价格也更高。硬件的选择不仅影响初始购买价格，还影响整体系统的可靠性和潜在的维护需求，进而影响总拥有成本（TCO）。

表1：Node-RED宿主硬件选项对比

选项类型	示例型号/品牌	关键规格 (CPU, RAM, 存储, 接口, 温度范围)	预估成本范围 (人民币)	优点	缺点
工业树莓派	Revolution Pi Connect, Axotec RGX-870T	四核ARM, ~1GB RAM, 8GB+ eMMC, 以太网, RS485/232, -20°C to +70°C (典型)	2,000 - 4,000	成本适中，比标准RPi更坚固，社区支持良好	性能和接口可能有限
基础工业网关	Elastel EG324, NCD PR55-36_QH	四核ARM, 512MB-1GB RAM, 8GB eMMC, 多串口, 双以太网, 可选蜂窝网络, 宽温	1,400 - 4,500	专为工业环境设计，接口丰富，可能预装软件	性能可能不如IPC，品牌/支持可能不如大型供应商
高级网关/IPC	NCD Edge-CR, Moxa UC/MC系列, Seeed reTerminal DM	四核/多核 ARM/x86, 1GB+ RAM, 8GB+ 存储, 多以太网/串口/CAN, 宽温, DIN导轨	4,000 - 10,000+	高性能，高可靠性，接口全面，扩展性好，通常有更好的支持和服务	成本最高
标准树莓派	Raspberry Pi 4/5	四核ARM, 1GB+ RAM, microSD卡, 以太网, USB	400 - 800	成本极低, 社区庞大	不适用于恶劣工业环境，可靠性较低，接口有限，需要额外适配器和外壳

注：成本为大致估算，具体价格请参考供应商最新报价。规格因具体型号而异。

B. PostgreSQL 与 Metabase 用于数据存储与BI

• PostgreSQL 性能与管理:
  • 性能: 通常被认为是健壮且可靠的数据库。实际性能取决于硬件配置、数据库参数设置和查询效率。关键监控指标包括CPU/内存/磁盘使用率、网络I/O、查询吞吐量与延迟、活动会话数以及（如果使用）复制延迟。
  • 管理: 需要持续的管理任务：
    • 备份: 数据保护的关键。内置方法包括SQL逻辑转储 (pg_dump)、文件系统级备份（需要关闭服务器）和连续归档（WAL日志传送）。可以使用Veeam、Veritas等商业工具或云平台提供的托管服务来自动化备份。
    • 调优: 优化性能至关重要。核心领域是调整 autovacuum 参数以管理由多版本并发控制（MVCC）产生的"死元组"，防止表膨胀并保持查询速度。其他调优方面包括内存分配、索引策略和查询优化（使用 EXPLAIN 命令分析执行计划）。pg_stat_statements 等扩展有助于分析查询性能。
    • 用户/角色管理: 定义数据库访问权限控制。
    • 监控与维护: 定期检查数据库状态，执行 VACUUM、ANALYZE、REINDEX 等维护操作。
  • 托管选项: 可以在虚拟机/服务器上自托管，或使用中国境内的云服务商提供的托管数据库服务（DBaaS），如阿里云 或腾讯云。托管服务处理了备份、打补丁、扩展等管理任务，简化了运维，但会产生持续的费用。例如，阿里云托管PostgreSQL（2核CPU/8GB RAM）的成本约为每月115美元（约800元人民币）。
• Metabase 用于BI仪表盘:
  • 特性: 提供用户友好的界面，无需编写SQL即可创建仪表盘和可视化图表（但也支持SQL）。可以轻松连接到PostgreSQL。支持共享和嵌入仪表盘。支持交互式元素，如筛选器。
  • 良品率计算（99.2%目标）:
    • 自定义表达式: Metabase允许使用公式创建自定义列或指标。良品率（良品数 / 总数）可以使用聚合函数计算：Sum([good_units]) / Sum([total_units])。务必确保字段名称完全匹配。
    • SQL查询: 也可以在Metabase中直接编写SQL查询来计算比率，可能需要使用 CAST 来确保精确除法，并使用 CASE 语句处理除零错误。
    • 潜在问题: 复杂的公式，特别是聚合总和的比率，可能需要仔细构建。用户有时在UI中实现这种特定的聚合逻辑时会遇到困难。计算结果的格式化（如显示为百分比）在可视化设置中完成。
  • 支持与文档: 提供广泛的文档。活跃的社区论坛可提供支持。也存在付费支持选项。

对于SME而言，在自托管PostgreSQL和使用托管服务（如阿里云RDS for PostgreSQL）之间做出选择，是一个关键的成本与精力投入的权衡。自托管可以节省直接的月度费用，但需要大量的技术专长和时间来进行设置、监控、备份、调优和打补丁。PostgreSQL虽然强大，但并非"一劳永逸"，备份 和vacuum调优 等任务对于数据完整性和性能至关重要。SME可能缺乏专门的数据库管理员（DBA）资源，使得自托管的管理负担沉重。托管服务则抽象了这些复杂性，提供高可用性、自动备份和更容易的扩展，降低了运营风险。然而，托管服务的成本（每月约100美元以上或800元人民币以上） 直接影响到紧张的10万元预算。

Metabase虽然通常易于使用，但计算特定指标，如作为聚合总和比率的良品率 (Sum(A)/Sum(B))，可能不如简单的聚合 (Sum(A/B)) 那样直观，并且可能需要仔细使用自定义表达式编辑器或借助SQL。标准的BI操作（求和、平均、计数）是直接的。但计算总和的比率需要确保聚合发生在除法之前。用户报告表明，仅通过UI实现这种特定类型的公式可能存在混淆或困难。自定义表达式 和SQL 都提供了机制，但这需要理解操作顺序和Metabase的表达式语法或SQL。因此，对计算逻辑进行彻底测试是必要的。

表2：PostgreSQL部署选项对比

选项	预估月成本 (人民币)	初始设置工作量	管理维护开销	可扩展性	高可用性/备份特性	优点	缺点
自托管 (云虚拟机/本地服务器)	50 - 700+ (仅硬件/VM成本)	高	高	手动调整	手动配置/脚本化	成本灵活，完全控制	需要专业DBA技能，耗时，风险自担
托管服务 (阿里云 RDS)	800+ (起步配置)	低	低	平台支持	内置高可用/自动备份	简化运维，高可用，自动备份，易扩展	持续性成本较高，可能存在厂商锁定风险
托管服务 (腾讯云 DB)	类似阿里云 (需具体询价)	低	低	平台支持	内置高可用/自动备份	简化运维，高可用，自动备份，易扩展	持续性成本较高，可能存在厂商锁定风险

注：成本为大致估算，基于基础配置，实际费用依资源使用情况和具体服务等级而定。管理维护开销指所需的人力投入和专业技能要求。

C. Supabase 用于供应链协同

• 核心特性 (BaaS):
  • 提供一个托管的PostgreSQL数据库、身份验证（邮箱/密码、社交登录、魔法链接）、实时数据同步（通过WebSockets）、文件存储（兼容S3）和无服务器边缘函数（Edge Functions）。
  • 提供一个名为"Studio"的仪表盘，用于可视化管理数据库、认证和其他功能。
  • 为数据库表自动生成RESTful API，简化了前端集成。
  • 其开源特性允许用户选择自托管，作为使用云平台的替代方案。
• 协同平台开发方法:
  • 利用Supabase Auth进行用户（供应商/客户）登录。
  • 使用托管的PostgreSQL数据库存储订单信息、供应商详情等。通过Supabase Studio或SQL定义数据库模式。
  • 利用Supabase Realtime特性（Broadcast或Postgres Changes）将更新（如新订单、状态变更）即时推送给连接的用户。
  • 业务逻辑可以通过Edge Functions实现，或者直接在与Supabase API交互的前端应用程序中实现。
  • 广泛使用行级安全（Row Level Security, RLS）策略，确保用户只能查看/修改与自身相关的数据（例如，他们自己的订单）。
• 定价、限制与自托管:
  • 免费版: 适合起步和测试。限制：每月5万活跃用户（MAU），500MB数据库，1GB存储，5GB带宽，最多2个活跃项目，非活动一周后暂停。共享CPU/RAM。
  • 专业版 (Pro): 起价每月25美元 + 使用量。包含10美元计算积分。限制：10万MAU，8GB数据库，100GB存储，250GB带宽。超出部分额外收费。需要选择一个专用的计算实例规格（Micro每月10美元，Small每月15美元等）。
  • 计算成本: 专业版计划中的一个重要因素。每月25美元的基础费用包含10美元积分，刚好覆盖最小的"Micro"实例。更大的实例会产生额外的按小时计费的成本。采用基于使用量的计费模式。
  • 其他限制: 函数大小/数量上限，数据库连接数限制（因计算实例规格而异）。
  • 自托管: 可以使用Docker进行部署。消除了平台费用和限制，但需要自行管理基础设施（服务器配置、更新、备份、扩展）。最低需要约4GB内存。对于计算密集型工作负载，成本可能显著低于云版本（例如，某用户报告8核CPU/32GB RAM每月50美元，而Supabase Cloud类似配置约410美元）。
• 安全 (行级安全 - RLS):
  • 对于多租户/协作应用至关重要。允许直接在PostgreSQL表上定义细粒度的访问控制策略。
  • 策略使用SQL条件，通常利用Supabase Auth提供的辅助函数，如 auth.uid() (用户ID) 或 auth.jwt() (JWT声明中的信息)。
  • 示例：允许用户仅选择/更新自己的个人资料，允许团队成员更新团队详情，基于邮箱域名限制访问。
  • 需要在表上启用RLS，并为SELECT、INSERT、UPDATE、DELETE操作创建合适的 PERMISSIVE 策略。性能考量（如在策略涉及的列上创建索引、避免在策略中使用复杂连接）很重要。
• 支持与社区:
  • 官方技术支持主要面向付费用户，通过仪表盘/邮件提供。
  • 强大的社区支持，通过GitHub Discussions、Discord等渠道。提供文档和示例。
  • 付费用户享有优先邮件支持和SLA（服务水平协议）。

Supabase的BaaS特性 相比传统后端开发方式，显著加快了协同平台的构建速度。然而，在10万元的预算下，专业版基于使用量的定价（尤其是计算资源）需要仔细监控。自托管 提供了成本节省的可能，但将基础设施管理的负担完全转移给了SME可能有限的IT资源。BaaS抽象了后端任务，如认证、数据库设置、实时功能。免费版功能有限；专业版的成本随使用量（数据库大小、存储、带宽、MAU）和计算实例大小而扩展。计算实例是基础计划费用之外的一个独立成本因素。自托管则需要基础设施管理、安全保障、更新和备份——这些通常由BaaS平台处理的任务。因此，选择Supabase的部署方式不仅影响前期和经常性成本，还影响内部工作量和风险承担。

供应链平台涉及多个外部方（供应商/客户），因此实施强大的行级安全（RLS） 对于确保数据隔离和防止未经授权访问敏感订单或公司信息至关重要。该平台的目的是促进不同实体间的协作。每个实体应只能访问与其相关的数据（如自己的订单、资料）。RLS提供了在数据库层面强制执行这种数据隔离的机制。仅仅依赖应用层面的检查不仅安全性较低，而且难以在不同的访问方法中保持一致性。配置错误会带来重大的安全风险，因此，恰当的RLS设计和测试是基本的安全前提。

表3：Supabase部署与成本对比

选项	关键限制 (数据库大小, 存储, MAU, 计算资源)	预估月成本 (人民币)	初始设置工作量	管理维护开销	可扩展性	优点	缺点
免费版 (云托管)	500MB DB, 1GB 存储, 5万 MAU, 共享计算, 项目非活动暂停	0	低	极低	有限	零成本启动，测试便捷	限制严格，性能有限，不适合生产环境
专业版 (云托管)	8GB DB, 100GB 存储, 10万 MAU (起步), 需选配专用计算实例 (Micro起步)	175 + 计算实例费用 (70+) + 超出费用	低	低	高	功能全面，官方支持，易扩展，包含计算积分	成本随使用量和计算实例增加，可能超出预算
自托管	取决于宿主服务器资源	50 - 500+ (服务器月租)	高	高	手动调整	完全控制数据和资源，无平台限制，计算成本可能更低	需要自行管理所有基础设施、更新、备份、安全，技术门槛高，耗费人力

注：成本为大致估算。专业版云托管成本 = 基础费(约175元) + 计算实例费(Micro约70元起) + 可能的超额使用费。自托管成本主要为服务器租赁或购置费用。

3. 系统架构设计

A. 组件交互图

A.1 系统组件关系图

A.2 跨网络数据流图

B. 数据流描述

• 传感器到数据库:
  1. 传感器（如光电、接近开关）或PLC产生信号（例如，计数脉冲、状态变化）。
  2. 工业网关/IPC通过适当的协议（如Modbus TCP/RTU、OPC-UA，或直接硬接线）接收信号。
  3. 网关上的Node-RED实例中相应的流程被触发。
  4. Node-RED中的特定节点（如 modbus read）读取数据。
  5. Node-RED中的 Function 节点对数据进行转换（例如，添加时间戳、构建JSON结构）。
  6. Node-RED中的数据库输出节点（如 node-red-contrib-postgres）将结构化数据插入到中央PostgreSQL数据库的指定表中（例如，production_events, machine_status）。
• 数据库到BI:
  1. Metabase定期与PostgreSQL同步数据库模式信息。
  2. 内部用户在Metabase中创建或查看一个"问题"（Question）或仪表盘。
  3. Metabase根据用户的操作生成SQL查询（或使用用户提供的原生SQL）。
  4. Metabase将查询发送到PostgreSQL数据库。
  5. PostgreSQL执行查询（例如，计算良品率 SUM(good_units)/SUM(total_units)）。
  6. PostgreSQL将查询结果返回给Metabase。
  7. Metabase将结果渲染成可视化图表（例如，显示99.2%良品率的仪表盘、趋势图）。
• 协同平台数据流:
  1. 外部用户（供应商/客户）通过Web或移动App前端与系统交互。
  2. 前端调用Supabase API（例如，使用Auth API进行登录，使用数据库API进行订单操作）。
  3. Supabase处理身份验证请求。
  4. Supabase根据已定义的RLS策略，与其内部管理的PostgreSQL数据库进行交互（或者，如果设计了集成路径，可能通过API或直接连接与中央生产数据库交互）。
  5. Supabase将数据或操作确认信息返回给前端。
  6. Supabase Realtime服务将相关的实时更新（例如，新订单通知）推送给其他已订阅该信息的客户端。

B.1 生产数据采集与处理流程图

架构设计中，一个关键决策点涉及数据存储策略。该架构使用中央PostgreSQL数据库作为由Node-RED收集并由Metabase分析的生产数据的主要存储库。而Supabase为其BaaS功能固有地使用其自有的托管PostgreSQL实例。如果供应链协同应用需要访问中央生产数据库中的数据，则需要规划一个集成路径。例如，可以通过Node-RED或其他服务暴露一个安全的API，或者（如果自托管PostgreSQL且能确保安全）从Supabase后端/函数建立一个经过仔细保护的直接数据库连接。将Supabase数据与其生产数据分开可以简化初始设置，但可能会限制未来的集成可能性。生产数据（传感器读数、计数）源自Node-RED，自然存储在中央PG中。BI工具Metabase需要访问这个中央PG。Supabase为其自身功能（用户、应用数据）提供数据库。连接这两者需要明确的集成策略。对于云托管的Supabase，直接连接可能复杂且有风险；API层通常是更优选的方式。这个选择影响到系统的复杂性、安全性和跨系统数据的一致性。

此外，该架构横跨工厂车间网络（OT）、可能的企业网络（IT）以及公共云。清晰的网络分段、防火墙和安全的通信协议（例如，用于云连接的TLS，VPN）至关重要。OT网络通常具有与IT/云网络不同的安全要求。数据需要穿越多个网络边界（传感器->网关->PG->Metabase/Supabase）。云服务（托管PG、Supabase Cloud）通过互联网访问。保护敏感的生产数据和用户凭证需要安全的连接（TLS/SSL）、访问控制（防火墙、RLS）以及可能需要的安全隧道（SSH/VPN）。

4. 详细成本分析与预算计划（10万元人民币目标）

A. 硬件成本估算

• 传感器: 成本因类型、精度、环境要求而异。
  • 光电传感器: 每只约 80 - 250+ 美元 (约 560 - 1750+ 人民币) (例如 Banner, Sick, Omron)。假设初期需要5-10个监控点。估算: 3,000 - 17,500 人民币。
  • 接近传感器: 每只约 20 - 150+ 美元 (约 140 - 1050+ 人民币) (例如 Turck, IFM, Omron, P+F)。假设需要5-10个。估算: 700 - 10,500 人民币。
  • 需求: 需要根据实际监控点确定具体数量和类型。
  • 小计 (传感器): 3,700 - 28,000 人民币。
• 网关/IPC: 推荐选用工业级。
  • 选项: 工业树莓派/RevPi (约 300-500 美元 / 2,100-3,500 人民币), 基础工业网关 (约 200-600 美元 / 1,400-4,200 人民币), 更高级网关/IPC (500-1500+ 美元 / 3,500-10,500+ 人民币)。
  • 小计 (网关/IPC): 选择中档工业网关/IPC，估算 4,000 - 8,000 人民币。
• 传感器接口/适配器: 如果使用非以太网传感器/PLC连接到以太网网关。
  • Modbus TCP 适配器: 每个约 40 - 300+ 美元 / 300 - 2,100+ 人民币。假设需要1-2个。
  • 小计 (适配器): 估算 500 - 4,200 人民币。
• 服务器/虚拟机: 用于自托管PostgreSQL/Metabase/Supabase (如果选择此方案)。
  • 云虚拟机 (例如 阿里云): 小型VM约 15 美元/月 (约 105 人民币/月), 中型VM约 90 美元/月 (约 630 人民币/月)。需要满足PG+Metabase (+Supabase自托管)的规格。估算一台中型VM一年的成本: 约 7,560 人民币。
  • 本地服务器: 需要购买硬件（可能利用现有设备?）。成本差异很大。(除非特别指定，否则暂不考虑此选项)。
  • 小计 (服务器/VM - 若自托管): 约 7,600 人民币 (年)。
• 网络设备: 交换机、线缆、接入点。假设已有基础网络设施，只需少量添置。
  • 小计 (网络): 估算 1,000 - 3,000 人民币。
• 总硬件成本估算 (范围): (传感器 + 网关/IPC + 适配器 + 网络) = (3,700 至 28,000) + (4,000 至 8,000) + (500 至 4,200) + (1,000 至 3,000) = 9,200 - 43,200 人民币 (不含自托管服务器费用)。

B. 软件与服务成本估算 (年费)

• Node-RED, PostgreSQL, Metabase: 开源软件本身免费。
• 云托管 (如果不自托管数据库/应用):
  • 托管PostgreSQL (例如 阿里云RDS): 约 115 美元/月 (约 800 人民币/月)。年费: 约 9,600 人民币。
  • 云虚拟机 (如果自托管PG/Metabase): 约 7,600 人民币/年 (来自A部分)。 必须选择一种数据库托管方式。 初步假设采用托管PG以降低运维负担。成本: 约 9,600 人民币。
• Supabase 计划:
  • 专业版 (Pro Tier) 基础费: 25 美元/月 (约 175 人民币/月)。年费: 约 2,100 人民币。
  • 潜在的超额/计算成本: 变动性很大。需要预算缓冲。初步估算每年额外 1,000 - 5,000 人民币。
  • 小计 (Supabase): 每年 3,100 - 7,100 人民币。
• 其他潜在成本: 操作系统许可证（如果使用Windows服务器），备份软件许可证（如果自托管PG且不使用免费工具）。初步假设使用Linux和免费备份工具。成本: 0 人民币。
• 总软件/服务成本估算 (年费范围): (托管PG + Supabase) = 9,600 + (3,100 至 7,100) = 12,700 - 16,700 人民币。

C. 人力与培训成本估算

• 开发与设置: 配置Node-RED流程、Metabase仪表盘、Supabase应用、数据库设置、系统集成。
  • 工作量估算: 阶段1 (Node-RED/PG/基础BI): 4-6 人周。阶段2 (良品率BI): 1-2 人周。阶段3 (Supabase MVP): 3-5 人周。总计: 8-13 人周。
  • 成本核算选项:
    • 内部员工: 机会成本，需要现有技能或培训。
    • 自由职业者 (低代码/全栈开发者，中国): 费率差异较大，约 15-45 美元/小时 (约 100-300 人民币/小时)。假设采用中等费率 200 人民币/小时。
    • 总自由职业者成本: (8-13 周 * 40 小时/周 * 200 人民币/小时) = 64,000 - 104,000 人民币。仅此一项就可能超出预算。
    • 需求: 必须严重依赖内部资源或寻找极具成本效益的外部帮助。目标设定为 20,000 - 40,000 人民币。
• 培训: 针对内部员工进行Node-RED、Metabase、Supabase、PG管理的培训。
  • 在线课程、文档学习、研讨会等。
  • 小计 (培训): 估算 2,000 - 5,000 人民币。
• 项目管理: 内部工作投入。
• 总人力/培训成本估算 (范围): 22,000 - 45,000 人民币 (高度依赖于内部与外部资源的利用情况)。

D. 优先预算分配计划 (总计100,000人民币)

• 阶段 1: 核心监控与BI基础 (优先级 1)
  • 硬件 (传感器, 网关, 基础网络): 15,000 - 25,000 人民币
  • 软件/服务 (托管PG - 部分年费): 5,000 人民币
  • 人力 (设置, Node-RED流程, 基础Metabase): 15,000 - 25,000 人民币
  • 培训: 2,000 人民币
  • 阶段 1 小计: 37,000 - 57,000 人民币
• 阶段 2: 良品率BI与优化 (优先级 2)
  • 硬件: (少量额外) 1,000 人民币
  • 软件/服务 (托管PG - 部分年费): 5,000 人民币
  • 人力 (Metabase良品率计算, 仪表盘优化): 5,000 - 10,000 人民币
  • 阶段 2 小计: 11,000 - 16,000 人民币
• 阶段 3: 供应链平台MVP (优先级 3)
  • 硬件: (若自托管Supabase需云VM/服务器, 否则极少) 0 - 7,600 人民币 (初步假设云托管Supabase: 0 人民币)
  • 软件/服务 (Supabase Pro + 缓冲): 3,100 - 7,100 人民币
  • 人力 (Supabase开发 - MVP范围): 5,000 - 10,000 人民币 (需严格控制范围或内部开发)
  • 阶段 3 小计: 8,100 - 17,100 人民币
• 应急储备金 (10-15%): 10,000 - 15,000 人民币
• 总预算分配估算: (各阶段中间值之和 + 应急储备金中间值) ≈ 47,000 + 13,500 + 12,600 + 12,500 = 约 85,600 人民币。这表明预算虽然紧张，但如果能有效管理人力成本，则有可能实现。

人力成本是影响预算的关键变量。硬件和基础软件/服务成本相对可预测，但开发和设置所需的人力成本是最大的变数，也是最容易超支的地方。能否成功控制在10万元以内，很大程度上取决于SME利用现有熟练内部员工的能力，或能否获得价格合理的外部开发资源。硬件估算显示了一个显著但有界的范围。基础云服务成本相对较低。然而，即使在中国等成本效益较高的地区，自由职业者/外包机构的开发费率，在完成所需配置、集成和定制逻辑的预估工作周数下，也会迅速累积。如果完全依赖外部开发并按平均费率计算，很可能在支付硬件或服务费用之前就耗尽全部预算。

此外，需要认识到"免费"软件的隐性成本。虽然核心工具（Node-RED、PG、Metabase）是开源免费的，但它们的实施会产生硬件、托管（如果非自管）、设置时间、学习曲线以及持续维护（备份、调优、更新）等成本。这些"间接"成本必须计入总拥有成本（TCO）。软件需要硬件才能运行。数据库需要管理。配置和集成需要熟练的人力投入时间。缺乏付费支持意味着需要依赖社区或内部专业知识来解决问题。预算必须考虑到使免费软件能够正常、可靠运行所需的整个生态系统。

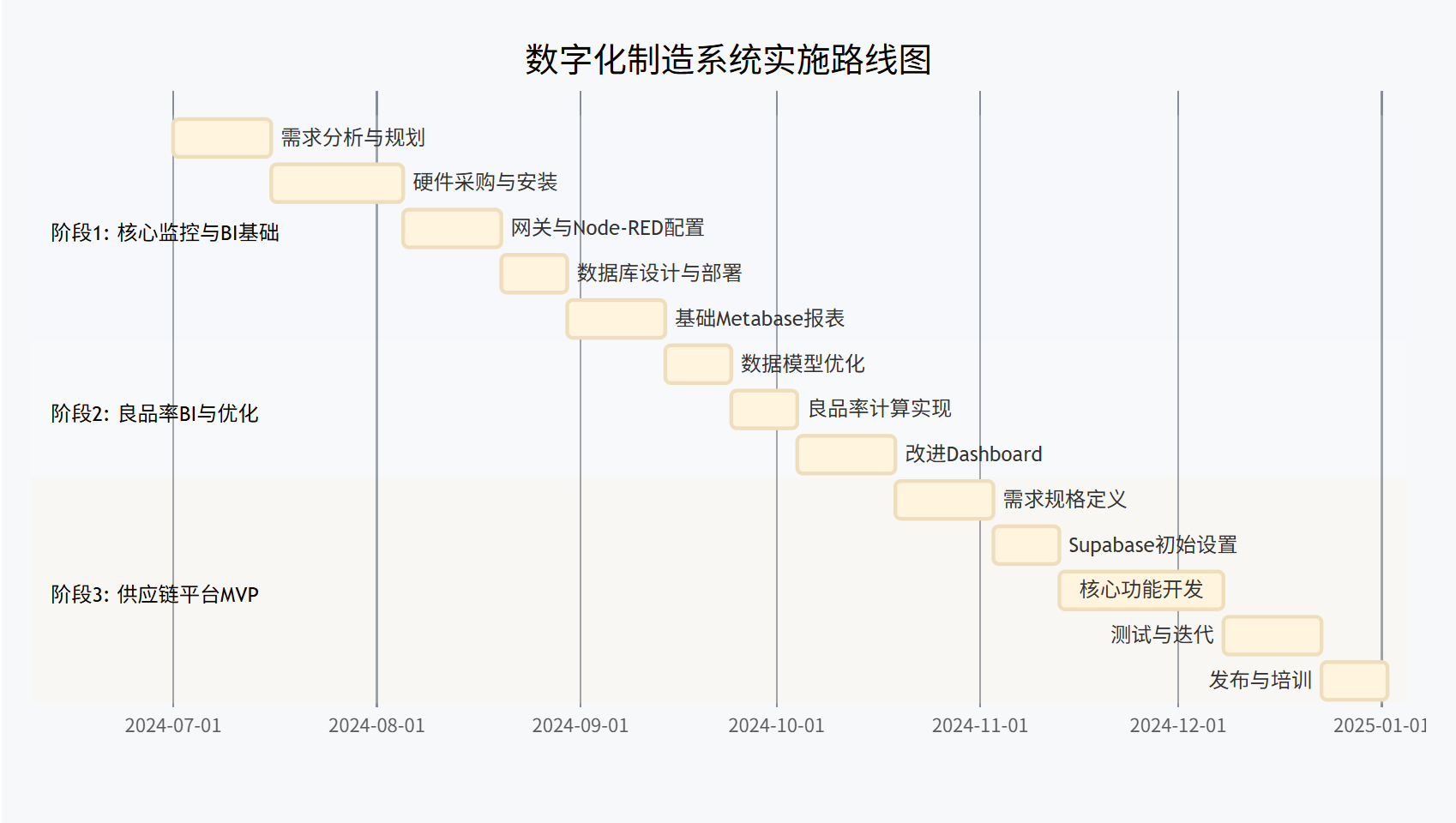

E. 项目实施路线图

F. 各阶段实施预算比例

表4：详细成本分解估算

项目/服务	类别	涉及阶段	单位成本估算 (人民币)	单位	数量	总成本估算 (低, 人民币)	总成本估算 (高, 人民币)	备注/假设
光电传感器	硬件	1	560 - 1750	个	5-10	2,800	17,500	假设类型和数量，具体依实际监控点而定
接近传感器	硬件	1	140 - 1050	个	5-10	700	10,500	假设类型和数量
工业网关/IPC	硬件	1	4,000 - 8,000	台	1	4,000	8,000	选择中档工业级设备
Modbus TCP 适配器	硬件	1	300 - 2,100	个	1-2	300	4,200	假设需要，用于连接串口设备
网络设备 (交换机/线缆等)	硬件	1	1,000 - 3,000	套	1	1,000	3,000	假设基础网络存在，少量添置
硬件总计	硬件					8,800	43,200
托管PostgreSQL (阿里云RDS)	软件/服务	1, 2	800 /月	月	12	9,600	9,600	假设采用托管服务，基于2C8G配置估算
Supabase Pro 基础费	软件/服务	3	175 /月	月	12	2,100	2,100	基于$25/月
Supabase 额外使用/计算费	软件/服务	3	1,000 - 5,000	年	1	1,000	5,000	预留缓冲，实际取决于使用量和计算实例
软件/服务总计 (年)	软件/服务					12,700	16,700
开发与设置人力	人力	1, 2, 3	100 - 300 /小时	小时	320-520	20,000	40,000	假设混合内部/外部资源，目标控制在此范围
内部员工培训	培训	1	2,000 - 5,000	次	1	2,000	5,000	涵盖Node-RED, Metabase, Supabase, PG基础
人力/培训总计	人力/培训					22,000	45,000
项目总成本估算 (不含应急)						43,500	104,900	高位估算已超预算，人力成本控制是关键
应急储备金 (10-15%)	应急					10,000	15,000	用于应对未预见费用
含应急储备的项目总成本						53,500	119,900	必须严格控制成本在低位区间或进一步削减范围/人力成本

表5：优先预算分配计划 (100,000 人民币)

阶段	优先级	类别	分配预算 (人民币)	累计预算 (人民币)	范围/理由
1	1 (最高)	硬件	20,000	20,000	核心传感器、网关、基础网络，确保数据采集通路
1	1	软件/服务	5,000	25,000	托管数据库部分年费
1	1	人力/培训	22,000	47,000	基础设置、Node-RED数据流开发、基础培训，依赖内部资源为主
2	2	硬件	1,000	48,000	可能需要的少量补充硬件
2	2	软件/服务	5,000	53,000	托管数据库部分年费
2	2	人力	7,000	60,000	Metabase良品率计算与仪表盘优化
3	3 (最低)	软件/服务	5,000	65,000	Supabase Pro年费 + 少量缓冲 (假设云托管)
3	3	人力	7,500	72,500	Supabase MVP开发 (极简范围，强依赖内部或低成本资源)
-	-	应急储备金	12,500	85,000	约占总预算15%，应对风险和未预见费用
-	-	剩余/缓冲	15,000	100,000	用于可能的成本超支或后续小规模迭代

注：此分配计划基于成本估算的中低位，并强调了人力成本的控制。实际执行中需根据具体报价和资源情况调整。

表6：各实施阶段关键目标与交付物

阶段	关键目标	核心交付物	技术挑战点	成功指标
阶段1 核心监控与BI基础	建立基础数据采集链路 实现基本生产数据可视化	1. 运行中的传感器与网关硬件 2. 能收集数据的Node-RED流程 3. 结构化的PostgreSQL数据库 4. 基础生产指标仪表盘	1. 确保传感器信号稳定性 2. 网关数据采集可靠性 3. 网络分段合理配置	1. 成功采集生产数据 2. 数据准确率>99% 3. 系统在线率>98%
阶段2 良品率BI与优化	实现良品率追踪与分析 提供优化决策支持	1. 完善的数据处理流程 2. 良品率计算模型 3. 良品率趋势分析仪表盘 4. 问题分析视图	1. 准确定义良品与不良品 2. 数据准确性验证 3. 高效处理历史数据	1. 良品率定义明确 2. 分析准确率>95% 3. 决策支持有效性
阶段3 供应链平台MVP	构建基础供应链协同平台 实现内外部数据共享	1. 功能可用的Supabase应用 2. 安全的数据集成API 3. 基本订单管理功能 4. 用户授权与访问控制	1. 多平台数据集成 2. 安全性与访问控制 3. 用户体验设计	1. 成功实现外部访问 2. 数据安全无泄露 3. 用户反馈满意度

注：每个阶段的目标应当明确，交付物应当具体可测量，并与预算计划保持一致。实际执行时应根据具体情况进行调整。

5. 投资回报分析与系统安全设计

A. 投资回报分析

表7: 投资回报分析与预期收益

收益类型	具体指标	预期提升幅度	年化预期收益 (人民币)	回收期	分析依据
生产效率提升	设备利用率	5%-10%	30,000-60,000	10-20个月	基于实时监控，减少非计划停机，提高设备利用率
质量改进	不良品率降低	1%-3%	20,000-40,000	15-30个月	通过良品率分析，识别并解决质量问题
决策优化	决策响应时间	30%-50%	10,000-25,000	24-36个月	通过实时数据可视化，加速问题诊断与决策过程
库存优化	库存水平降低	5%-15%	8,000-20,000	30-48个月	通过生产与库存数据关联分析，优化库存管理
供应链协同	交付周期缩短	3%-8%	5,000-15,000	40-60个月	通过供应链协同平台，改进计划与沟通效率
总计			73,000-160,000	7.5-16.4个月	基于100,000元投资总额计算的整体回收期

注: 实际回报将受多种因素影响，包括行业特性、生产规模、现有效率基线等。数据仅供参考，应根据具体企业情况进行调整。

B. 系统安全模型

表8: 系统安全关键控制点

安全域	风险点	控制措施	实施优先级	成本估算 (人民币)
物理安全	未授权设备接入	设备接入控制，机柜锁定	高	2,000-5,000
网络隔离	OT-IT网络边界渗透	工业防火墙，单向安全网关	最高	8,000-20,000
认证授权	弱密码，权限提升	强密码策略，多因素认证，最小权限原则	高	3,000-8,000
数据传输	数据窃听，中间人攻击	TLS/SSL加密，证书管理	高	2,000-6,000
数据存储	敏感数据泄露	数据加密，访问控制，审计日志	中高	4,000-10,000
应用安全	API滥用，注入攻击	输入验证，API限流，安全开发	中	5,000-15,000
监控审计	未检测到的安全事件	集中日志，异常检测，定期审计	中	3,000-12,000
应急响应	安全事件处理延迟	响应流程，恢复计划，定期演练	中低	2,000-8,000
总计				29,000-84,000

注: 安全实施成本未包含在主要系统预算中，应根据风险评估结果确定实施范围与优先级。安全控制应采用分阶段实施策略，与系统整体建设协同推进。

5. 分阶段实施路线图

采用分阶段的方法对于在预算内成功交付价值至关重要。以下是一个建议的路线图：

A. 阶段 1: 基础架构搭建 (核心监控与数据)

• 任务:
  1. 采购并安装选定的工业网关/IPC硬件。
  2. 安装和配置操作系统（推荐Linux）。
  3. 安装Node-RED 及其所需的节点（例如 node-red-contrib-modbus）。
  4. 设置PostgreSQL数据库（选择云托管 或自建VM）。
  5. 为生产数据（如事件、状态、计数）定义初始数据库模式（表结构）。
  6. 安装传感器并将其连接到网关/PLC。
  7. 开发初步的Node-RED流程，通过Modbus或其他协议读取传感器/PLC数据，并将结构化数据插入PostgreSQL。
  8. 进行基本的数据流测试，确保数据从源头可靠地流入数据库。
• 周期: 4-6 周。
• 成果: 关键生产点的原始数据能够可靠地流入中央数据库。基础的硬件和软件设施投入运行。

子任务	预计工作量	关键技能要求	关键成功指标
硬件安装	3-5天	网络知识、工业硬件经验	设备上线并网络可达
软件配置	5-7天	Linux系统、网络配置	系统正常运行
数据库设置	2-3天	SQL、数据库管理	数据库可连接
传感器连接	5-7天	工业协议、自动化经验	可读取传感器数据
Node-RED流开发	7-10天	Node-RED、JavaScript	数据流顺畅

B. 阶段 2: BI与良品率仪表盘 (可视化与KPI)

• 任务:
  1. 安装Metabase（可通过Docker或本地安装）。
  2. 将Metabase连接到已设置好的PostgreSQL数据库。
  3. 配置Metabase数据模型（同步表、定义字段类型、设置友好名称）。
  4. 构建初步的仪表盘，可视化展示设备状态、生产计数和停机时间等信息。
  5. 开发并验证用于计算99.2%良品率目标的自定义表达式或SQL查询。
  6. 创建专门的良品率可视化图表（例如，仪表盘、趋势线）。
  7. 对相关人员进行Metabase仪表盘访问和使用的基础培训。
• 周期: 2-3 周。
• 成果: 包括关键良品率在内的核心生产KPI，能够通过Metabase仪表盘清晰地呈现给管理层和相关人员。

C. 阶段 3: 供应链平台开发 (协作MVP)

• 任务:
  1. 设置Supabase项目（选择云专业版或自托管）。
  2. 为订单、供应商等信息定义数据库模式。
  3. 实现用户身份验证（例如，邮箱/密码或魔法链接）。
  4. 开发基础的前端用户界面，用于查看/更新订单信息（例如，使用简单的Web框架）。
  5. 实现核心的后端逻辑（通过调用Supabase数据库API）。
  6. 配置Supabase Realtime以实现基础的实时通知（例如，新订单添加）。
  7. 实施必要的行级安全（RLS）策略，确保用户/供应商之间的数据隔离。
  8. 严格聚焦于"链式订单协同"的最小可行功能集。
• 周期: 4-6 周 (高度依赖于范围的界定)。
• 成果: 一个基础、安全的平台，允许与外部合作伙伴进行初步的订单信息共享。

功能模块	核心功能	优先级	技术实现
用户认证	登录/注册、角色管理	高	Supabase Auth
订单管理	创建、查看、更新订单	高	Supabase数据库
供应商协作	订单确认、更新交期	高	Supabase RLS
实时通知	状态变更提醒	中	Supabase Realtime
数据报表	交付统计、延期分析	低	SQL查询

D. 阶段 4: 集成、测试与上线

• 任务:
  1. 对所有组件进行端到端的集成测试（验证从传感器到仪表盘/应用的数据流）。
  2. 进行用户验收测试（UAT），邀请内部利益相关者以及（对于Supabase应用）可能的关键外部合作伙伴参与。
  3. 最终确定项目文档。
  4. 将系统部署到生产环境（如果与开发/测试环境分离）。
  5. 上线后密切监控系统性能和稳定性。
• 周期: 2-3 周。
• 成果: 经过全面测试并成功部署的系统投入运行。项目移交给运维/维护团队。

尽管是分阶段实施，各阶段之间仍存在依赖关系，需要仔细排序。阶段2（BI）完全依赖于阶段1（数据采集/存储）的完成。阶段3（供应链）初期相对独立，但未来可能需要与阶段1的数据集成，这会影响其后续的复杂性。测试（阶段4）必须覆盖所有组件之间的交互。例如，Metabase无法可视化Node-RED和PostgreSQL尚未收集和存储的数据。Supabase应用虽然初期可以独立运作，但如果能访问或关联实时的生产数据，其价值将大大增加。端到端测试对于验证从传感器到仪表盘/应用程序的整个数据管道至关重要。

表6：高阶实施时间线

阶段	关键任务/里程碑	预估周期 (周)	相对开始日期	相对结束日期	关键依赖	负责团队/角色
1	硬件安装, OS/软件配置, PG设置, 传感器连接, Node-RED基础流	4 - 6	T0	T0 + 4-6周	硬件采购	IT/OT团队, (开发者)
2	Metabase安装/连接, 数据建模, 基础/良品率看板构建	2 - 3	T0 + 4-6周	T0 + 6-9周	阶段1完成, 数据可用	IT团队, (开发者)
3	Supabase设置, Schema定义, Auth实现, 前端MVP, RLS配置	4 - 6	T0 + 6-9周	T0 + 10-15周	(可选)阶段1数据接口	(开发者), IT团队
4	端到端测试, UAT, 文档定稿, 生产部署, 上线后监控	2 - 3	T0 + 10-15周	T0 + 12-18周	阶段1, 2, 3 完成	IT团队, (开发者)

注：T0代表项目启动时间。此时间线为初步估计，实际进度可能因资源可用性、技术挑战和范围调整而变化。

6. 风险评估与缓解策略

A. 技术挑战

• Node-RED 复杂性/可扩展性: 风险在于复杂逻辑的流程变得难以管理。
  • 缓解: 采用模块化流程设计，编写清晰的文档，谨慎使用Function节点，对于高度复杂的任务考虑使用Python脚本等替代方案。
• Node-RED 状态管理/高可用性: 默认内存上下文对关键状态或高可用性场景不够健壮。
  • 缓解: 如有必要，使用持久化上下文存储（如数据库支持）；尽可能设计无状态流程；接受非关键功能的局限性；除非投入大量额外精力，否则避免使用Node-RED执行需要保证执行/高可用性的任务。
• 数据库管理负担 (自托管): 若管理不当，存在性能问题、数据丢失或安全漏洞的风险。
  • 缓解: 若预算允许，使用托管PostgreSQL服务；实施自动化备份；定期监控性能指标；调整autovacuum参数；投入资源进行数据库管理任务培训。
• Metabase 计算准确性: 良品率或其他复杂指标计算错误的风险。
  • 缓解: 彻底测试自定义表达式/SQL查询；与手动计算结果进行交叉验证；如有必要，使用SQL编辑器处理复杂逻辑。
• Supabase 限制/成本: 超出免费版/专业版限制或产生意外计算成本的风险。
  • 缓解: 通过Supabase仪表盘密切监控使用情况；优化查询/函数；选择合适的计算实例规格；若成本过高，考虑自托管；利用可用的支出上限功能。
• 集成复杂性: 确保Node-RED -> PG -> Metabase/Supabase之间数据流顺畅。
  • 缓解: 如果集成Supabase与PG，定义清晰的API；在Node-RED流程中实施健壮的错误处理；进行彻底的集成测试（阶段4）。
• 数据安全: 未经授权访问，特别是对Supabase平台或中央数据库。
  • 缓解: 实施强身份验证；在Supabase中强制执行严格的RLS策略；保护网络连接（TLS, VPNs）；进行定期的安全审计/更新。
• 依赖社区支持: 获取开源工具或社区节点问题解决方案可能延迟。
  • 缓解: 积极参与论坛/社区；在可能的情况下回馈社区；为故障排除预留缓冲时间；如果出现关键问题，考虑付费支持选项（例如Supabase Pro的邮件支持）。

B. 人员技能要求与差距

技能领域	重要性	潜在差距	培训/解决方案
Linux系统管理	高	中等	在线课程、实践练习
网络配置	高	低	现有IT团队
Node-RED	高	高	官方教程、社区案例
PostgreSQL	高	中等	SQL培训、管理课程
Metabase	中	低	自学、官方文档
JavaScript	中高	高	编程课程、实践项目
工业协议	高	中	专业培训、设备供应商支持
前端开发	中	高	外包或招聘专家

• 所需技能: 基础网络知识、Linux系统管理（如果自托管）、Node-RED开发、PostgreSQL管理/SQL、Metabase使用、JavaScript（用于Node-RED Function节点/Supabase函数）、前端开发（用于Supabase应用）、理解工业协议（Modbus/OPC-UA）。
• 风险: SME内部团队可能在某些领域缺乏专业知识。
• 缓解: 进行有针对性的培训（见IV.C节）；为特定任务聘请自由职业者；充分利用广泛的文档和社区资源；从简单的实现开始，逐步增加复杂性。

C. 预算超支风险

• 硬件成本: 低估传感器/网关成本或需要更坚固/昂贵的选项。
  • 缓解: 尽早获取具体报价；尽可能选择标准化/通用组件。
• 云成本: Supabase或托管PG出现意外的使用高峰。
  • 缓解: 设置账单警报；监控使用情况仪表盘；优化资源消耗。
• 开发工作量: 低估配置、编码、测试和故障排除所需的时间。
  • 缓解: 将任务分解为更小的估算单元；采用分阶段方法；严格确定优先级；尽早确定开发资源；在预算中建立应急储备（10-15%）。

需要警惕"低代码陷阱"。虽然Node-RED和Supabase等低代码工具加速了开发，但它们并未消除对技术理解、合理设计或调试的需求。如果过度依赖"低代码"的表象，而忽视了潜在的复杂性（尤其是在集成和状态管理方面），可能会导致系统脆弱且低估所需的工作量。可视化编程 简化了简单流程，但在复杂流程中可能掩盖逻辑。集成不同系统总是需要理解数据格式、API和潜在的故障点。配置Modbus 等协议或RLS 等安全设置需要特定的技术知识。调试问题可能需要深入研究日志，甚至底层代码/节点。

同时，存在运营准备不足的风险。项目侧重于构建系统，但SME必须准备好在系统上线后进行运营和维护。如果缺乏对持续性任务（如备份、更新、监控）的规划或资源投入，可能会危及系统的长期价值和稳定性。数据库需要定期备份和调优。软件组件需要安全补丁和更新。需要进行性能监控以预见问题。这些任务都需要专门的时间和潜在的特定技能，需要在上线后进行分配。

表7：风险矩阵

风险ID	风险描述	类别	可能性	影响	缓解策略	负责人	状态
T01	Node-RED流程过于复杂难以维护	技术	中	中	模块化设计, 清晰文档, 限制Function节点使用, 考虑替代方案	开发负责人	待办
T02	Node-RED状态丢失或不可靠	技术	中	中高	使用持久化上下文, 设计无状态流程, 接受局限性	开发负责人	待办
T03	自托管PostgreSQL管理不善导致性能/数据问题	技术/运营	中高	高	优先考虑托管服务, 自动化备份, 监控调优, 培训DBA技能	IT负责人	待办
T04	Metabase中良品率等复杂指标计算错误	技术	低中	中	彻底测试计算逻辑, 交叉验证, 必要时使用SQL	BI负责人	待办
T05	Supabase超出限制或计算成本超预算	技术/预算	中	中高	监控使用量, 优化, 选择合适实例, 考虑自托管, 设置支出上限	IT/财务负责人	待办
T06	系统集成接口不稳定或复杂	技术	中	中	清晰API定义, 健壮错误处理, 集成测试	开发负责人	待办
T07	数据安全漏洞 (特别是Supabase/DB)	技术/安全	中	高	强认证, 严格RLS, 安全网络连接 (TLS/VPN), 定期审计	IT/安全负责人	待办
T08	依赖社区支持响应慢	技术/资源	中	低中	积极利用社区资源, 预留缓冲时间, 考虑付费支持	项目经理	待办
P01	内部团队缺乏所需技能	人员	高	中高	目标培训, 聘请专家/自由职业者, 利用文档/社区, 逐步增加复杂性	项目经理/HR	待办
B01	硬件成本超出预期	预算	低中	中	早期询价, 选择标准件	采购/项目经理	待办
B02	云服务使用成本超支	预算	中	中	设置警报, 监控仪表盘, 优化	IT/财务负责人	待办
B03	开发工作量估算不足	预算/人员	高	高	细化估算, 分阶段, 严格优先级, 早定资源, 预留应急金	项目经理	待办
O01	缺乏上线后的运维计划和资源	运营	中高	高	制定运维计划, 分配人员时间, 自动化维护任务 (如备份)	IT负责人	待办

风险矩阵解读

风险评估矩阵
可能性	高可能低影响 主要风险： 无明显风险	高可能高影响 主要风险： B03: 开发工作量估算不足 O01: 缺乏运维计划 P01: 团队技能缺口
	低可能低影响 主要风险： T04: Metabase计算错误 T08: 社区支持响应慢 B01: 硬件成本超支	低可能高影响 主要风险： T07: 数据安全漏洞 T03: 数据库管理问题 T02: Node-RED状态管理 T05: Supabase成本超支
	影响程度

6. 风险评估与缓解策略

A. 技术挑战

• Node-RED 复杂性/可扩展性: 风险在于复杂逻辑的流程变得难以管理。
  • 缓解: 采用模块化流程设计，编写清晰的文档，谨慎使用Function节点，对于高度复杂的任务考虑使用Python脚本等替代方案。
• Node-RED 状态管理/高可用性: 默认内存上下文对关键状态或高可用性场景不够健壮。
  • 缓解: 如有必要，使用持久化上下文存储（如数据库支持）；尽可能设计无状态流程；接受非关键功能的局限性；除非投入大量额外精力，否则避免使用Node-RED执行需要保证执行/高可用性的任务。
• 数据库管理负担 (自托管): 若管理不当，存在性能问题、数据丢失或安全漏洞的风险。
  • 缓解: 若预算允许，使用托管PostgreSQL服务；实施自动化备份；定期监控性能指标；调整autovacuum参数；投入资源进行数据库管理任务培训。
• Metabase 计算准确性: 良品率或其他复杂指标计算错误的风险。
  • 缓解: 彻底测试自定义表达式/SQL查询；与手动计算结果进行交叉验证；如有必要，使用SQL编辑器处理复杂逻辑。
• Supabase 限制/成本: 超出免费版/专业版限制或产生意外计算成本的风险。
  • 缓解: 通过Supabase仪表盘密切监控使用情况；优化查询/函数；选择合适的计算实例规格；若成本过高，考虑自托管；利用可用的支出上限功能。
• 集成复杂性: 确保Node-RED -> PG -> Metabase/Supabase之间数据流顺畅。
  • 缓解: 如果集成Supabase与PG，定义清晰的API；在Node-RED流程中实施健壮的错误处理；进行彻底的集成测试（阶段4）。
• 数据安全: 未经授权访问，特别是对Supabase平台或中央数据库。
  • 缓解: 实施强身份验证；在Supabase中强制执行严格的RLS策略；保护网络连接（TLS, VPNs）；进行定期的安全审计/更新。
• 依赖社区支持: 获取开源工具或社区节点问题解决方案可能延迟。
  • 缓解: 积极参与论坛/社区；在可能的情况下回馈社区；为故障排除预留缓冲时间；如果出现关键问题，考虑付费支持选项（例如Supabase Pro的邮件支持）。

技术风险热力图

技术风险热力图
需优先处理 自托管PG管理 [0.7, 0.8] 数据安全漏洞 [0.5, 0.8]	持续监控 Node-RED状态管理 [0.5, 0.65] Supabase成本/限制 [0.5, 0.65]
低优先级 依赖社区支持 [0.5, 0.35]	注意观察 Node-RED复杂性 [0.6, 0.5] Metabase计算准确性 [0.4, 0.5] 系统集成复杂性 [0.5, 0.5]
风险矩阵（横轴：可能性 / 纵轴：影响程度）

B. 人员技能要求与差距

• 所需技能: 基础网络知识、Linux系统管理（如果自托管）、Node-RED开发、PostgreSQL管理/SQL、Metabase使用、JavaScript（用于Node-RED Function节点/Supabase函数）、前端开发（用于Supabase应用）、理解工业协议（Modbus/OPC-UA）。
• 风险: SME内部团队可能在某些领域缺乏专业知识。
• 缓解: 进行有针对性的培训（见IV.C节）；为特定任务聘请自由职业者；充分利用广泛的文档和社区资源；从简单的实现开始，逐步增加复杂性。

团队技能要求矩阵

C. 预算超支风险

• 硬件成本: 低估传感器/网关成本或需要更坚固/昂贵的选项。
  • 缓解: 尽早获取具体报价；尽可能选择标准化/通用组件。
• 云成本: Supabase或托管PG出现意外的使用高峰。
  • 缓解: 设置账单警报；监控使用情况仪表盘；优化资源消耗。
• 开发工作量: 低估配置、编码、测试和故障排除所需的时间。
  • 缓解: 将任务分解为更小的估算单元；采用分阶段方法；严格确定优先级；尽早确定开发资源；在预算中建立应急储备（10-15%）。

预算分配与风险图

需要警惕"低代码陷阱"。虽然Node-RED和Supabase等低代码工具加速了开发，但它们并未消除对技术理解、合理设计或调试的需求。如果过度依赖"低代码"的表象，而忽视了潜在的复杂性（尤其是在集成和状态管理方面），可能会导致系统脆弱且低估所需的工作量。可视化编程 简化了简单流程，但在复杂流程中可能掩盖逻辑。集成不同系统总是需要理解数据格式、API和潜在的故障点。配置Modbus 等协议或RLS 等安全设置需要特定的技术知识。调试问题可能需要深入研究日志，甚至底层代码/节点。

同时，存在运营准备不足的风险。项目侧重于构建系统，但SME必须准备好在系统上线后进行运营和维护。如果缺乏对持续性任务（如备份、更新、监控）的规划或资源投入，可能会危及系统的长期价值和稳定性。数据库需要定期备份和调优。软件组件需要安全补丁和更新。需要进行性能监控以预见问题。这些任务都需要专门的时间和潜在的特定技能，需要在上线后进行分配。

表7：风险矩阵

风险ID	风险描述	类别	可能性	影响	缓解策略	负责人	状态
T01	Node-RED流程过于复杂难以维护	技术	中	中	模块化设计, 清晰文档, 限制Function节点使用, 考虑替代方案	开发负责人	待办
T02	Node-RED状态丢失或不可靠	技术	中	中高	使用持久化上下文, 设计无状态流程, 接受局限性	开发负责人	待办
T03	自托管PostgreSQL管理不善导致性能/数据问题	技术/运营	中高	高	优先考虑托管服务, 自动化备份, 监控调优, 培训DBA技能	IT负责人	待办
T04	Metabase中良品率等复杂指标计算错误	技术	低中	中	彻底测试计算逻辑, 交叉验证, 必要时使用SQL	BI负责人	待办
T05	Supabase超出限制或计算成本超预算	技术/预算	中	中高	监控使用量, 优化, 选择合适实例, 考虑自托管, 设置支出上限	IT/财务负责人	待办
T06	系统集成接口不稳定或复杂	技术	中	中	清晰API定义, 健壮错误处理, 集成测试	开发负责人	待办
T07	数据安全漏洞 (特别是Supabase/DB)	技术/安全	中	高	强认证, 严格RLS, 安全网络连接 (TLS/VPN), 定期审计	IT/安全负责人	待办
T08	依赖社区支持响应慢	技术/资源	中	低中	积极利用社区资源, 预留缓冲时间, 考虑付费支持	项目经理	待办
P01	内部团队缺乏所需技能	人员	高	中高	目标培训, 聘请专家/自由职业者, 利用文档/社区, 逐步增加复杂性	项目经理/HR	待办
B01	硬件成本超出预期	预算	低中	中	早期询价, 选择标准件	采购/项目经理	待办
B02	云服务使用成本超支	预算	中	中	设置警报, 监控仪表盘, 优化	IT/财务负责人	待办
B03	开发工作量估算不足	预算/人员	高	高	细化估算, 分阶段, 严格优先级, 早定资源, 预留应急金	项目经理	待办
O01	缺乏上线后的运维计划和资源	运营	中高	高	制定运维计划, 分配人员时间, 自动化维护任务 (如备份)	IT负责人	待办

7. 支持资源与生态系统

A. Node-RED

• 官方文档: 提供全面的指南和节点参考。
• 社区论坛: 活跃的论坛，用于提问和讨论。
• 节点库: 大量的社区贡献节点（可通过"管理面板"搜索）。
• FlowFuse 博客/资源: 提供关于工业用例、MES、高可用性等方面的文章。
• 具体示例: 数据采集、Modbus连接、OPC-UA。

B. PostgreSQL

• 官方文档: 非常详细且权威。
• 社区资源: 邮件列表、IRC、Slack频道、众多博客和教程。
• 管理工具: pgAdmin、DBeaver等。
• 云服务商文档: 阿里云、腾讯云 提供的托管PostgreSQL具体指南。
• 备份/调优指南: 来自Bacula、Instaclustr、Azure 等的资源。

C. Metabase

• 官方文档: 用户指南、管理员指南、开发者指南。
• 学习部分: 教程和最佳实践。
• 社区论坛: 活跃的支持平台。
• 表达式参考: 详细的函数列表。

D. Supabase

• 官方文档: 指南、API参考、示例。
• 社区支持: GitHub Discussions、Discord服务器。
• 博客: 教程和案例研究（例如，协作应用）。
• 支持政策: 概述了官方与社区支持渠道的区别。
• RLS示例: 文档和GitHub中有具体的策略示例。

资源生态系统关系图

鉴于预算限制，有效利用所有这四种开源工具的免费社区支持渠道和文档至关重要。这需要项目团队具备主动搜索信息、清晰地提出问题以及可能的情况下回馈社区的能力。付费支持选项有限或会增加成本。这些工具的社区通常活跃且乐于助人，并且大多数工具都提供了广泛的文档。成功利用这些免费资源可以直接替代许多常见问题所需的昂贵外部顾问或支持合同，从而实现成本效益。

8. 运营、维护与未来迭代

A. 日常系统管理任务

• PostgreSQL: 定期备份（并验证备份成功）；监控性能（CPU、内存、磁盘I/O、慢查询）；定期执行VACUUM/ANALYZE（监控autovacuum性能）；应用补丁/更新。
• Node-RED: 监控流程执行情况；检查日志中的错误；更新Node.js运行时和节点（需谨慎，注意潜在的兼容性问题）；备份流程配置。
• Metabase: 更新应用程序；监控性能；管理用户/权限。
• Supabase (云托管): 监控使用量是否接近限制；管理用户/RLS策略；应用必要的配置。（平台更新由Supabase处理）。
• Supabase (自托管): 负责所有平台更新（Docker镜像）、操作系统补丁、基础设施监控、备份。
• 基础设施: 网关/服务器的操作系统补丁、安全监控。

系统维护任务日历

B. 预估运营成本 (年费)

• 云托管 (托管PG): 约 9,600 人民币 (根据 IV.B 节)。
• Supabase Pro Tier + 使用费: 3,100 - 7,100 人民币 (根据 IV.B 节)。
• 人力时间: 需要分配内部IT人员的时间（例如，根据复杂性和自托管选择，约0.1-0.25 FTE）用于监控、更新和故障排除。
• 总经常性成本估算 (不含人力时间): 每年约 12,700 - 16,700 人民币。

年度运营成本构成

C. 潜在的未来增强功能

• 将Node-RED监控扩展到更多机器/参数。
• 开发更复杂的Metabase仪表盘（例如，计算OEE、进行预测性分析）。
• 增强Supabase平台的功能（例如，增加用于质检文档的文件上传功能、实现更复杂的工作流）。
• 将生产数据与现有的ERP系统集成。
• 基于阈值或异常情况实现更高级的警报功能。

系统架构与数据流图

总拥有成本（TCO）远不止最初的10万元预算。持续的云服务费用，以及更重要的，用于维护、监控和更新所需的内部人力时间，代表了一项必须规划的持续运营开销。云服务是基于订阅的。所有软件都需要更新和打补丁以确保安全性和功能性。数据库需要持续维护以保证性能和可靠性。需要进行监控以主动检测和解决问题。这些任务都需要熟练的人员投入时间，这本身就具有相关成本（直接成本或机会成本）。

9. 结论与战略建议

A. 项目计划总结

本项目旨在利用Node-RED、PostgreSQL、Metabase和Supabase为预算严格限制在10万元人民币的SME构建基础数字化系统。分析表明，该目标具有挑战性但有条件可行。成功的关键在于采用务实的MVP方法、分阶段实施、严格的成本控制以及有效利用开源工具和社区资源。提议的架构以Node-RED作为数据采集和集成中心，PostgreSQL作为核心生产数据库，Metabase提供BI可视化（重点关注良品率），Supabase（初步采用云托管Pro版）支持简易供应链协同MVP。预算分配优先保障核心监控和BI功能的实现。主要风险包括人力成本超支、低代码工具的潜在复杂性、数据库管理负担以及运营准备不足。

项目实施阶段路线图

B. 成功实施的最终建议

1. 严格确定优先级: 坚决遵循分阶段实施计划，将初始精力和预算集中在阶段1（Node-RED监控）和阶段2（良品率BI）。推迟所有非核心功能。
2. 主动管理成本: 密切跟踪各项开支与预算的对比。仔细审查硬件选择。勤勉监控云服务使用情况，并在成本与风险/精力之间权衡，战略性地利用免费层级或考虑自托管。
3. 充分利用内部资源: 最大限度地利用现有内部IT/OT员工的技能。对选定的工具进行有针对性的投资培训。
4. 积极利用社区: 主动使用文档和社区论坛进行故障排除和学习。
5. 从简开始，迭代优化: 从基础的监控和仪表盘入手。收集用户反馈，并根据已证明的价值和可用资源进行迭代。避免在初期过度复杂化Node-RED流程或Supabase MVP。
6. 高度重视安全: 从项目一开始就密切关注网络安全，并为Supabase平台实施健壮的RLS策略。
7. 规划长期运营: 在系统上线后，立即为持续的维护、监控和备份分配资源（时间、人员）。

决策流程图
