一、前言

MK8000是基于我国国内原厂瀚巍微公司的UWB(超宽带)芯片MK8000上我司独立开发设计的模
块，MK8000支持UWB频段2、频段5和频段9，符合IEEE802.15.4/15.4z标准，同时具有高精度定位
能力，专用AES引擎和TRNG发生器可以确保安全测距和数据通信。
此模块为半双工低功耗无线数据传输模块，前期的射频与内部开发已经由我司全部完成用户无需
编写复杂的设置与传输程序，只需要串口对接就可实现数据传输。模块同时支持宽电压运行，使之能
够应用在非常广泛的领域。

二、特点

● 使用UWB频段9，中心频点为7987.2MHz，带宽为499.2MHz
● 功率可软件配置，最大发射功率0dBm
● TTL电平串口通讯接口，串口波特率可软件配置
● 标准供电电压+3.3V，可设置模块低功耗模式
● 工业级标准设计，支持-40～85℃下长时间使用
● 超小体积，仅15.08 ×26.25mm
● 邮票孔设计，方便批量生产

三、资料获取

星之援工作室 发送关键字（UWB定位模块）

➡️🫡🫡🫡🫡🫡🫡🫡🫡➡️

四、产品测试

工具

电脑一台，串口调试软件

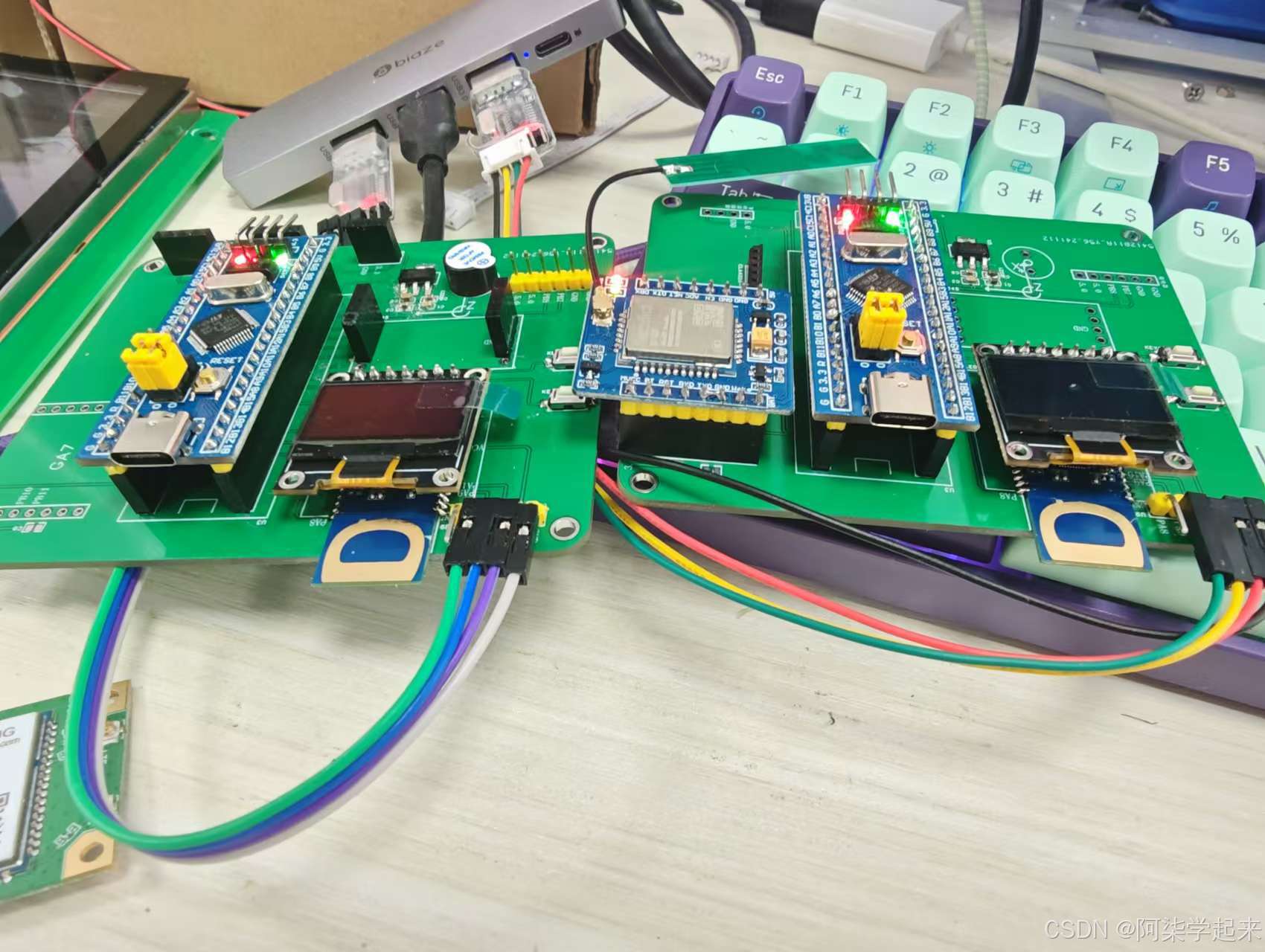

模块

USB-TTL模块*2

MK8000TR*2

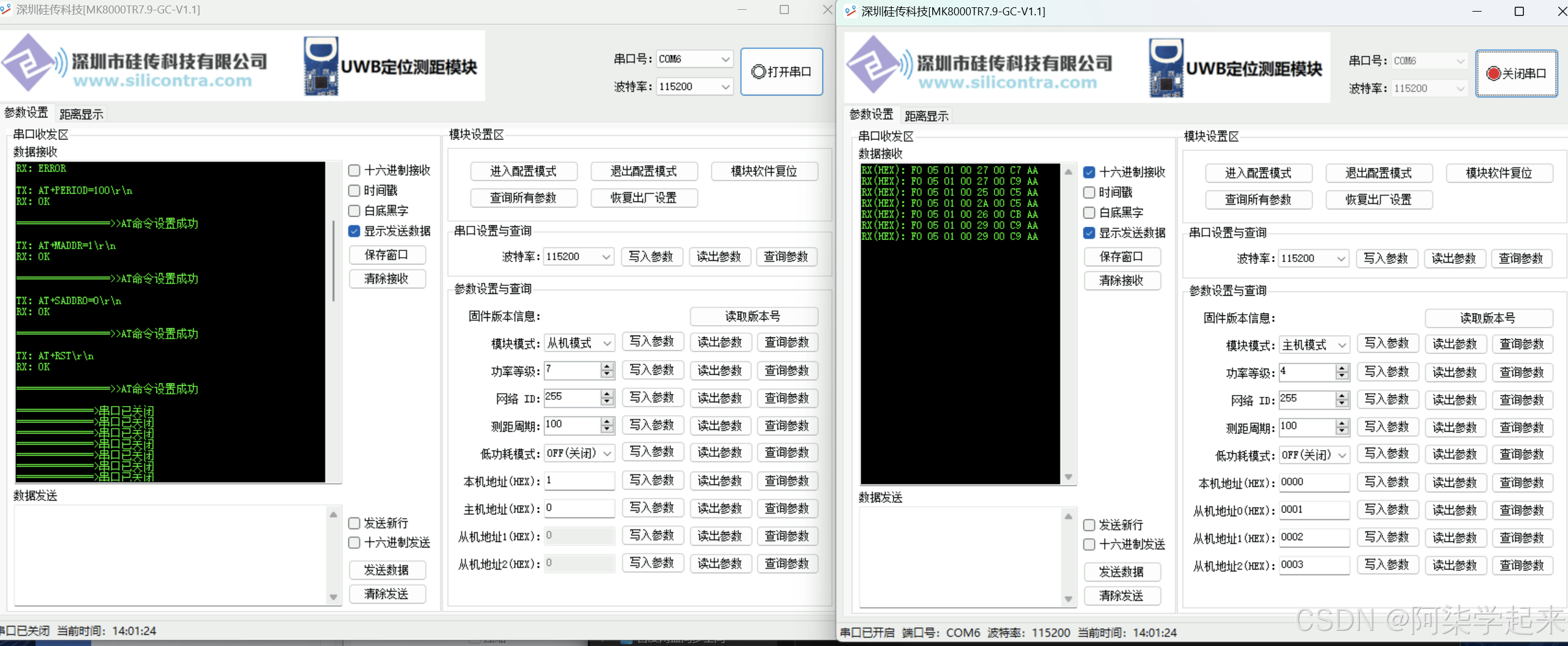

配置

默认串口频率为 115200-8-1

模块出厂串口波特率为:115200 、停止位1位、数据为8位、无奇偶校验，所以电脑端串口设置
必须跟模块端串口设置一致才可以进行配置。

测距周期设置范围为5-100,设置后实际测距周期=设置值×10ms,例如设置成5时，主机和从机
每50ms打印一次距离信息。

通信

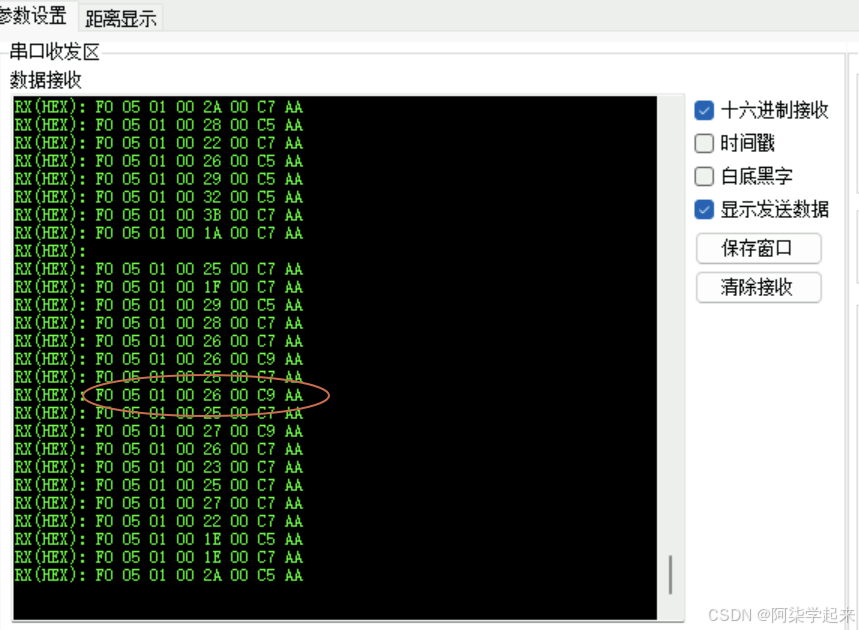

配置好了直接透传即可 （我设置的100为1秒发送一次）

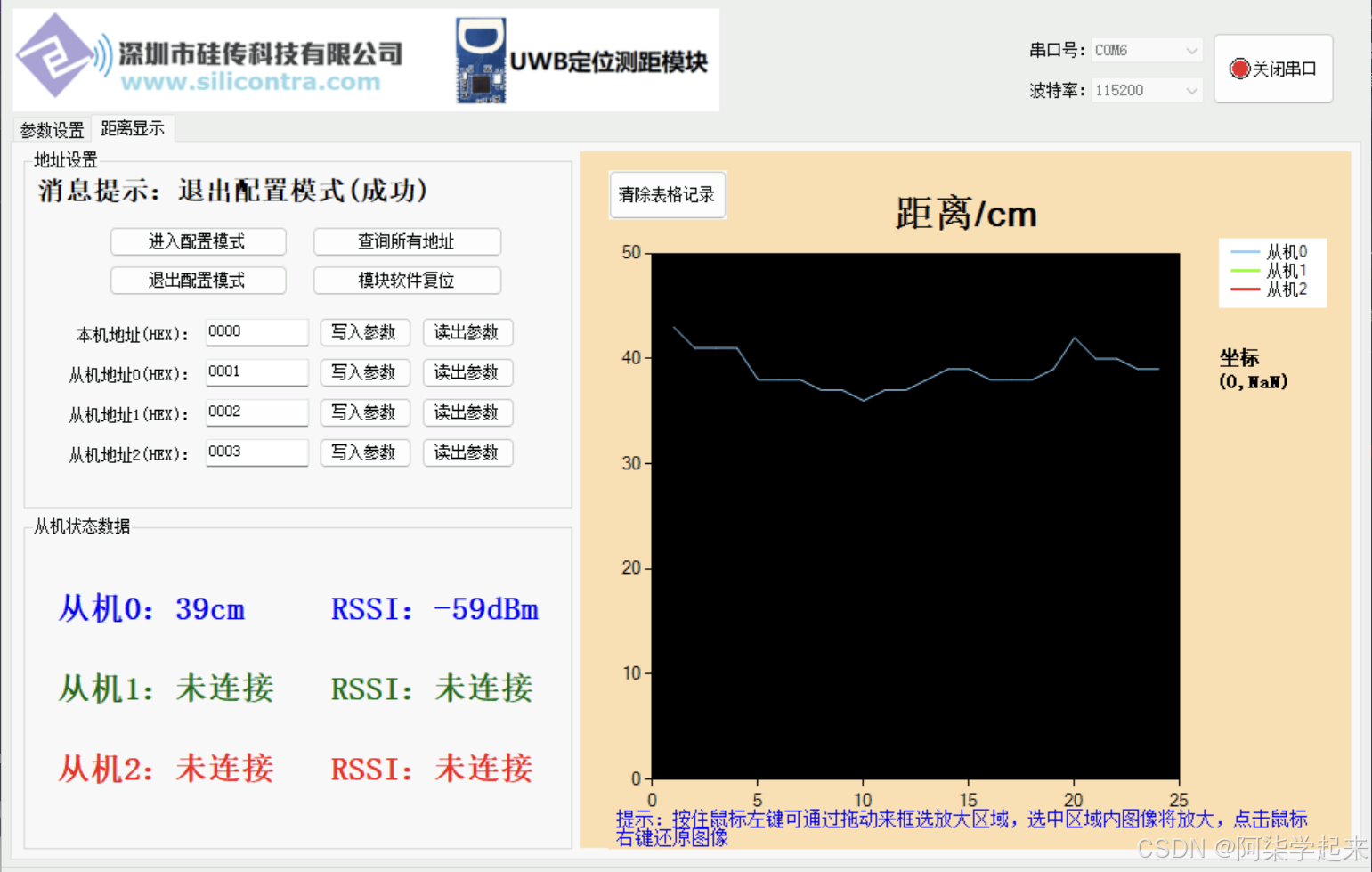

 五、实测

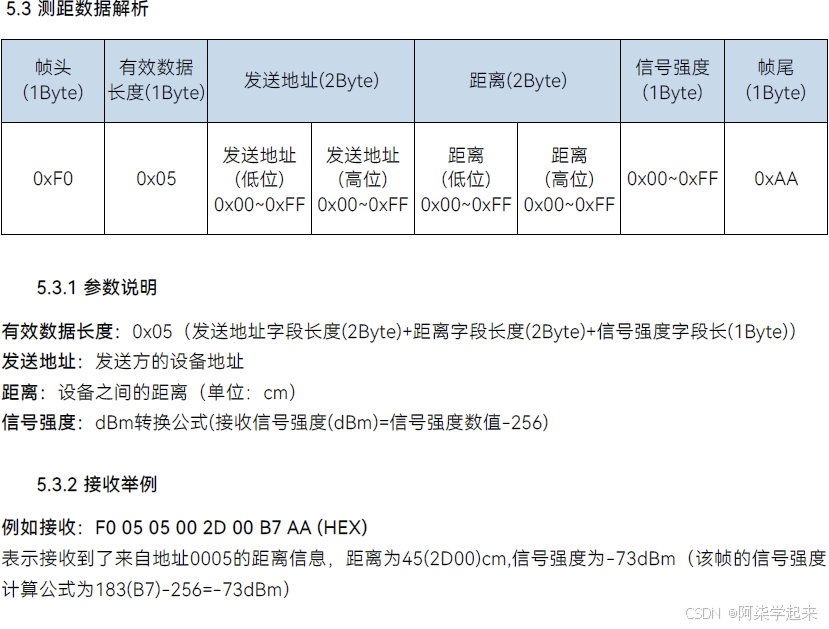

解析hex数据即可获得距离数据

---
