反推装置地面测试不过关，着陆滑跑距离就可能明显拉长——这套 LabVIEW+PLC 液压试验台，怎么把压力、油温、流量全管住？

预计阅读约 4 分钟

飞机刚触地，发动机喷流就被反推装置的导流挡板折向斜前方，一股与前进方向相反的反推力，硬生生把飞机的速度往下拽。降落能不能在预定的跑道长度内停下来，很大程度就赌在这一瞬间。

但这个动作远不止是发动机的事，它背后是一整套液压系统在较劲。反推装置的展开、收起、锁定，每一步都需要稳定、可控的液压能源供给；供油压力掉一点，或是油温偏高让油液黏度变了样，反推的响应就会慢半拍。

飞机不能带着没验证过的反推上天。适航法规要求反推装置在地面完成严格的验证试验——展开收起全过程的性能指标，一项一项对着要求考核，地面这一关过不了，就不配上机。

传统做法是手动测试：人守在试验台前，盯着指针抄数据。液压系统一旦动起来，指针摆动的速度常常快过眼睛，等你读出数值，过程早就过去了；数据落在纸上，事后想追溯某条曲线，翻遍记录也凑不齐。人眼跟不上的，就该交给机器去数。

但这只是表象。试验台真正难缠的地方，不在"看得全不全"，而在"管得住管不住"——而这，正是后面整套控制策略的用武之地。

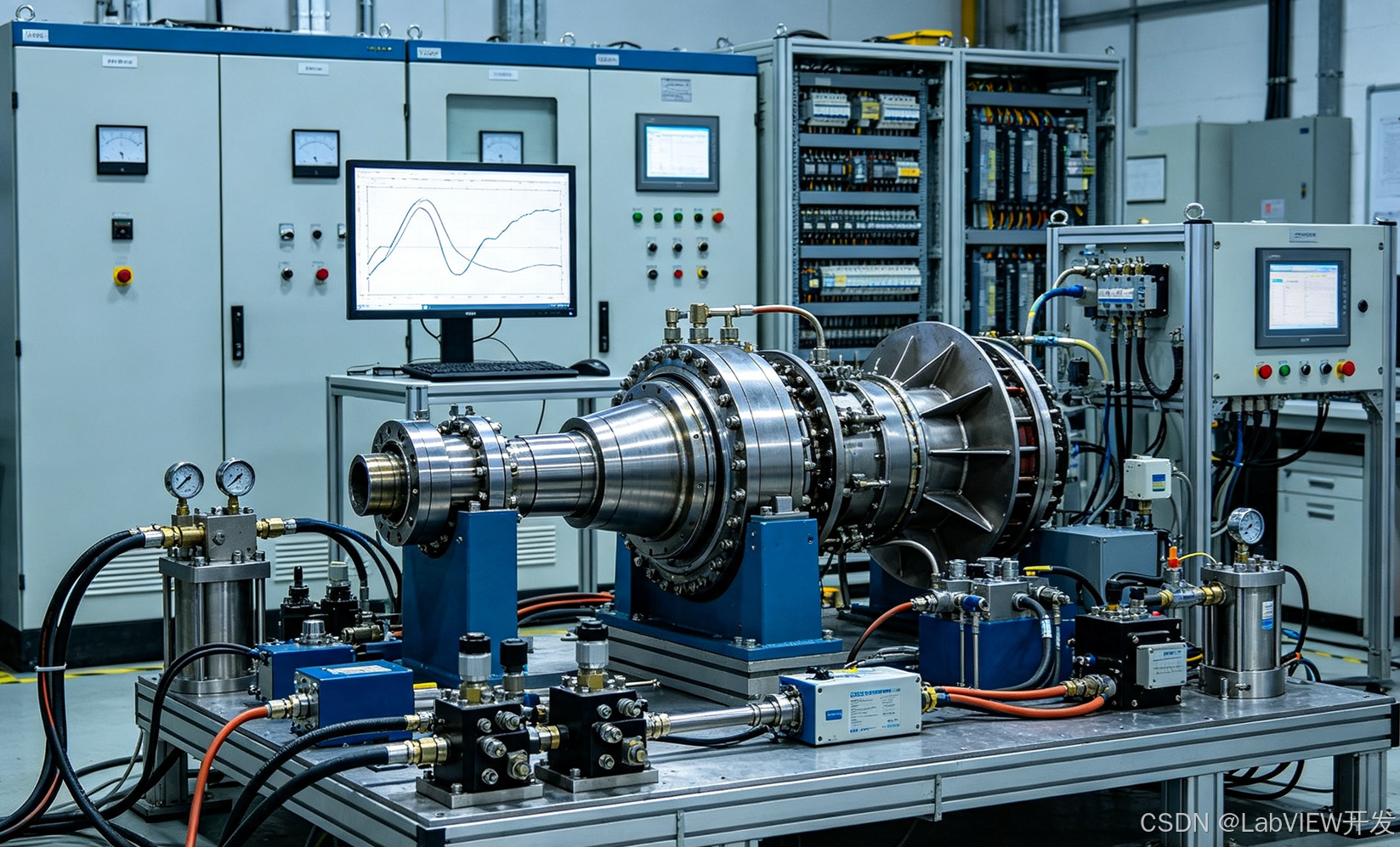

整套试验台由三块组成：液压系统、电气系统和测控系统。

液压系统是心脏，也是整套设备里最讲究的环节，走的是闭式循环。液压泵从油箱吸油，经过多级过滤后供给反推装置；回油则经过冷却器和回油过滤器回到油箱，油在回路里循环利用。回路里有两个关键角色不容忽视：比例溢流阀负责按需动态调节系统压力，它是后面省下三成能耗的幕后功臣；加热器和冷却器则联手配合温度传感器，把油温钉在设定范围内。

测控系统是大脑，这里选了 PLC + LabVIEW 的分工模式，各管一段。

PLC 待在底层，管电磁阀切换、泵启停、安全保护这类"性命攸关"的逻辑。这些动作影响设备与人员安全，必须毫秒级硬实时，出不得半点含糊。LabVIEW 上位机则待在"上层建筑"，负责参数监控、趋势分析、报警和报表生成，把几十路传感器数据翻译成一块看得懂的屏幕。PLC 扛可靠性，LabVIEW 扛可视化——工业测控里最成熟的搭配，往往不是最炫的，而是最稳的。

架构搭出来了，但骨架只是骨架，真正的技术含量，藏在那条看不见的 OPC 通信链路里。

PLC 和 LabVIEW 分属两个世界，一个说梯形图，一个说 G 语言，中间必须有个共同语言，这里选的是 OPC。

具体搭法很成熟：OPC 服务器装在工控机上，PLC 通过以太网或串口挂接进来，LabVIEW 再通过 DataSocket 去绑定服务器上的 OPC 标签来读写数据。系统里维护着几十个标签——压力标签管系统压力和支路压力，温度标签管油箱温度和管路温度，流量标签管供油流量，状态标签管各阀门开合与泵的启停，控制标签管启动/停止命令和各类设定值。

这里有一个最让工程师"上头"的点：前面板上的控件绑定到 OPC 标签之后，实时读写数据几乎不需要再额外写通信代码。

界面上一个压力显示控件，绑上对应的压力标签，数据就自动流进来了；一个启动按钮，绑上控制标签，按下去，指令就到了 PLC。协议解析、字节序、握手应答这些麻烦事，都被 OPC + DataSocket 这套机制在底层悄悄消化掉了。

界面刷新频率定在 100ms。够不够用？液压对象的响应时间通常在秒级，100ms 的刷新对它来说绰绰有余。做界面时最关键的是先搞清楚对象的时间尺度——刷新太猛，通信负载和 CPU 占用一起上来，稳定反而要打折。

通信这块理顺了，下面就该看最见功力的一环——让这套架构在真实工况里把性能跑出来。

架构搭得漂不漂亮，得拿到工况里过秤。这里看两个最有代表性的验证。

第一关是压力控制，也是能耗的大头。试验中，系统要稳稳维持反推装置的额定工作压力，同时还要盘算节能：比例溢流阀实时调节系统压力，待机时降压、工作时升压，压力始终跟着需求走。相比之下，传统定量泵系统一开机就满压运行，白白烧掉不少能量——这套方案硬是把能耗压掉了约 30%。能耗从来不是"省"出来的指标，而是控制策略里设计出来的结果。

第二关是温控。连续工作 2 小时的测试里，油温从初始 25℃ 升到 52℃ 后趋于稳定，设定目标是 50℃±3℃。这个结果说明两件事：冷却器的散热能力够，温控闭环的参数也调得对——油温既没有失控冲到警戒线，也没有在正常工况下来回震荡。

压力稳了、温度也稳了，架构的成色算是验出来了。不过把这类系统真正做稳，靠的从来不只是选型——下面几条经验，都是从现场搬回来的。

■ 时间尺度决定刷新率  先判断被控对象的响应时间再定界面刷新频率。液压对象是秒级响应，100ms 刷新已足够；盲目拉高刷新率只会推高 OPC 通信负载和 CPU 占用，用稳定换那点"更流畅"并不划算。

■ PLC 与 LabVIEW 各司其职  底层电磁阀切换、泵启停、安全保护这类硬实时逻辑交给 PLC，趋势、报警、报表这类可视化交给 LabVIEW。上位机抢底层实时活、或让 PLC 去画曲线，都是稳定性隐患。

■ 先规划标签，再画界面  OPC 标签就是系统的数据地图，先把压力、温度、流量、状态、控制五类标签规划清楚，再让前面板控件逐一绑定。标签规划做在前面，后期改界面不动 PLC，改逻辑不动界面。

■ 节能从控制策略入手  定量泵满压待机是常见的能耗黑洞。用比例溢流阀按工况动态调压，待机降压、工作升压，典型场景能省下约 30% 能耗，远比盲目换更大功率的设备划算。

回看整套系统，它的工程价值其实就一句话：把两件看似矛盾的事同时做到了。

PLC 守住底层逻辑的可靠与实时，LabVIEW 打开上层可视化的灵活与直观，OPC 在中间把两个世界缝到一起——既不放掉工业现场的硬实时，也不牺牲工程师的使用体验。LabVIEW + PLC + OPC 这套组合，在工业现场被验证了一遍又一遍，正是因为它解决了最实际的问题：既要稳，又要好看。
