W55MH32 芯片 MicroPython 实战 (2)：GPIO 通用输入输出

软件名称	版本要求	下载地址	说明
Thonny	4.0 及以上	Thonny 官方下载	轻量级 MicroPython IDE，支持代码编辑、烧录与串口调试
W55MH32 MicroPython 固件	1.27及以上	WIZnet 官方固件下载	专为 W55MH32 编写的固件，已集成 WIZnet 硬件驱动

1.2 硬件准备

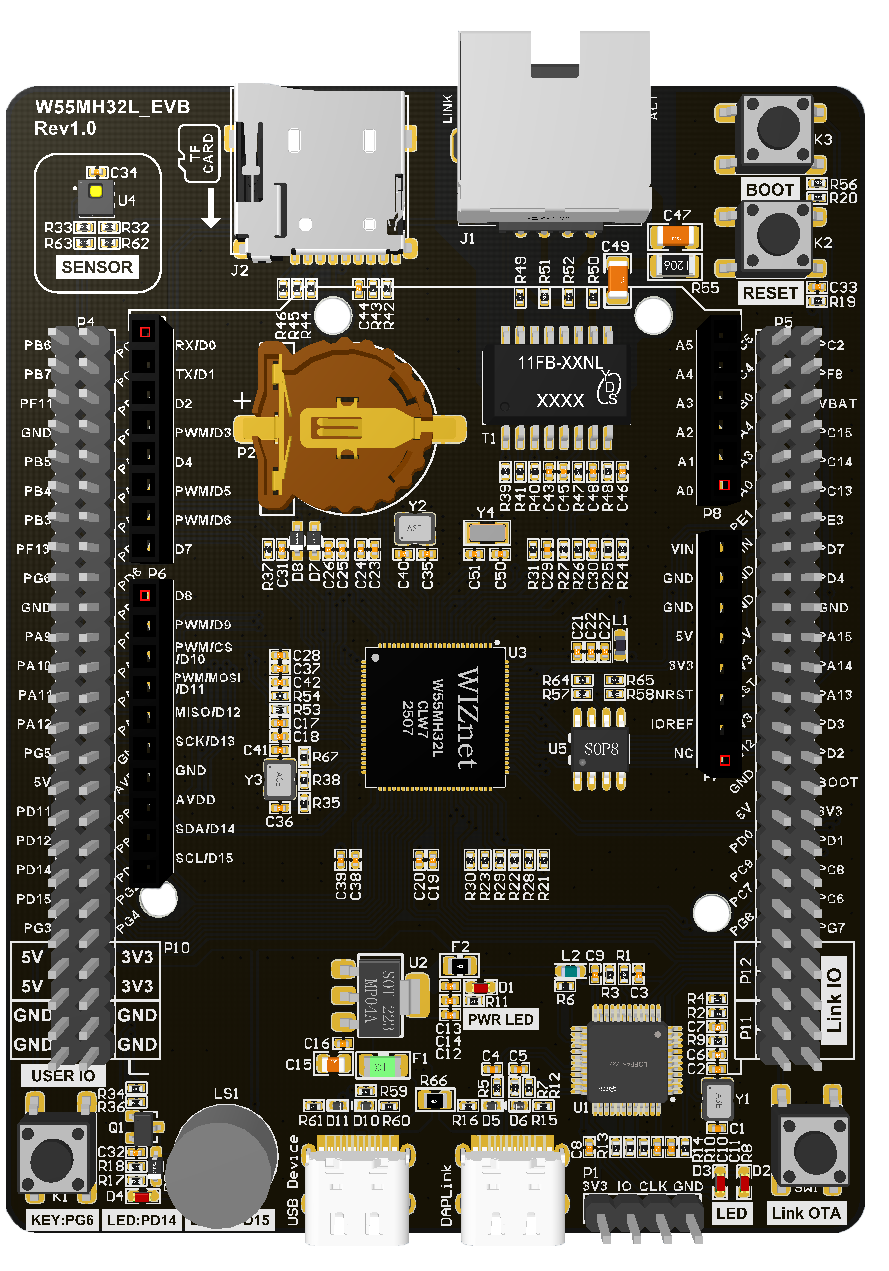

W55MH32L-EVB 开发板 × 1
Micro USB 数据线（必须支持数据传输，不能使用纯充电线） × 1

2. 烧录 W55MH32 专属 MicroPython 固件

W55MH32 完全兼容树莓派 Pico 的 UF2 固件烧录方式，操作简单无需额外烧录器：

使用 Micro USB 数据线连接开发板与电脑
待电脑识别出名为 WIZLINK 的 U 盘
将下载好的 w55mh32_1_27_mpy_260326.hex 固件文件拖拽到 U 盘中
开发板会自动重启，固件烧录完成

注意：如果电脑没有识别出 WIZLINK U 盘，请尝试更换 USB 数据线、重新插拔开发板，或更换电脑 USB 接口。

3. 硬件连接与开发环境配置

3.1 硬件连接

硬件名称的连接极其简单，仅需一步：

使用 Micro USB 数据线连接开发板与电脑（用于供电、代码烧录和串口调试）

3.2 Thonny 开发环境配置

打开 Thonny 软件，点击顶部菜单栏「运行」→「配置解释器」
切换到「解释器」选项卡
在「解释器」下拉列表中选择MicroPython (通用)
在「端口」下拉列表中选择硬件名称对应的串口（通常显示为mbed Serial Port @ COMX）
勾选「运行代码前先重启解释器」和「同步设备的实时时钟」
点击「确定」完成配置

如果端口列表中没有出现开发板，请尝试：

重新插拔 USB 数据线

更换支持数据传输的 USB 数据线

关闭其他占用串口的软件（如串口助手、Arduino IDE 等）

重新烧录 MicroPython 固件

4. GPIO 外设简要介绍

GPIO（General Purpose Input/Output）即通用输入输出引脚，是 MCU 最基础的外设。

可配置为输出：控制 LED、继电器、蜂鸣器等。
可配置为输入：读取按键、传感器、开关信号。
W55MH32L 提供 66 个 GPIO，支持：
- 推挽输出
- 开漏输出
- 浮空输入
- 上拉 / 下拉输入

GPIO 控制可用于：

设备状态指示：LED 电源灯、网络灯、报警灯

人机交互：按键、拨码开关、触摸检测

执行控制：继电器、电磁阀、蜂鸣器、小电机

协议模拟：软件 I2C、软件 SPI、软件 UART

工业场景：DI/DO 数字输入输出模块

5. 使用 machine 模块操作 GPIO

W55MH32 的 MicroPython 库已经封装了所有底层细节，实现外设驱动仅需调用对应函数即可。

5.1 呼吸灯测试

# 从machine模块中导入Pin类，用于控制单片机GPIO引脚
from machine import Pin

# 导入time模块，用于实现延时功能
import time

# 初始化LED引脚
# PD14作为输出引脚，用来控制LED亮灭
led = Pin("PD14", Pin.OUT)

# 无限循环，让LED一直重复闪烁
while True:
    # 给LED引脚输出低电平，点亮LED
    led.value(0)
    # 延时500毫秒，保持LED点亮状态
    time.sleep_ms(500)

    # 给LED引脚输出高电平，熄灭LED
    led.value(1)
    # 延时500毫秒，保持LED熄灭状态
    time.sleep_ms(500)

运行结果：板载LED（PD14）按500毫秒间隔，进行闪烁

5.2 按键检测触发亮灯与蜂鸣器响动

# 导入引脚控制模块
from machine import Pin

# 定义按键引脚 PG6
# Pin.IN  = 输入模式（检测按键）
# Pin.PULL_UP = 开启内部上拉电阻，让按键检测更稳定
key = Pin("PG6", Pin.IN, Pin.PULL_UP)

# 定义LED引脚 PD14，输出模式
led = Pin("PD14", Pin.OUT)

# 定义蜂鸣器引脚 PD15，输出模式
buzzer = Pin("PD15", Pin.OUT)

# 无限循环，一直检测按键
while True:
    # 检测按键是否被按下
    # 因为开启了上拉电阻，按下 = 0，松开 = 1
    if key.value() == 0:

        # 按键按下：执行下面代码
        led.value(0)     # 灯亮
        buzzer.value(1)  # 蜂鸣器响

    else:

        # 按键松开：执行下面代码
        led.value(1)     # 灯灭
        buzzer.value(0)  # 蜂鸣器停

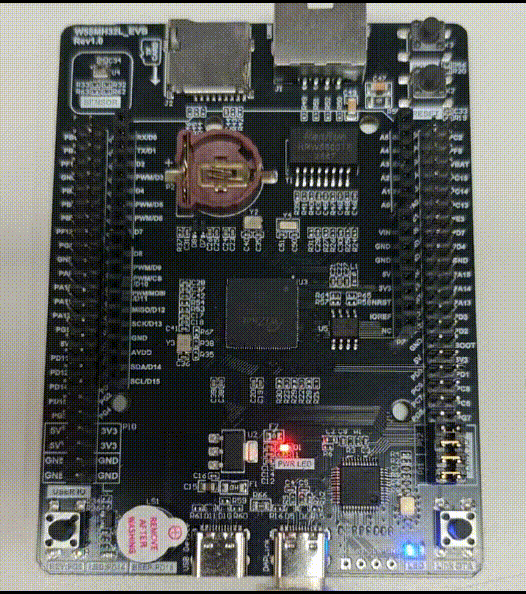

运行结果：按下按键（PG6），板载 LED（PD14）点亮、蜂鸣器（PD15）鸣叫；松开按键，LED 熄灭、蜂鸣器停止工作

按键检测触发亮灯与蜂鸣器响动

5.3 GPIO相关函数说明

函数名称	功能说明
`pin.value(1)` / `pin.on()`	设置引脚输出高电平
`pin.value(0)` / `pin.off()`	设置引脚输出低电平
`pin.value()`	读取引脚当前电平，返回 0（低）或 1（高）
`pin.toggle()`	翻转引脚当前电平状态

6. 常见问题一站式排查指南

6.1 烧录相关问题

问题现象	排查步骤
电脑无法识别 `WIZLINK` U 盘	1. 确认按住 BOOTSEL 按键再插 USB 2. 更换支持数据传输的 USB 数据线 3. 更换电脑 USB 接口（优先使用 USB 2.0 接口） 4. 尝试使用另一台电脑
固件拖拽后开发板无反应	1. 确认下载的是 W55MH32 专属固件，不是通用树莓派 Pico 固件 2. 重新烧录固件 3. 检查 USB 供电是否稳定

6.2 端口识别问题

问题现象	排查步骤
Thonny 中找不到开发板端口	1. 重新插拔 USB 数据线 2. 关闭其他占用串口的软件 3. 在设备管理器中查看是否有`Board CDC`设备 4. 重新烧录固件 5. 安装树莓派 Pico USB 驱动

7. W55MH32 核心优势对比

为了让你更直观地了解 W55MH32 的价值，我们对比了目前主流的三种嵌入式以太网方案：

对比维度	W55MH32 集成方案	外接 PHY芯片方案	外接串口转以太网模块方案
BOM 成本	低（单芯片）	中高（MCU + 模块 + 外围器件）	高
PCB 面积	小（仅需网口电路）	大（需预留芯片和布线空间）	高
开发难度	低（一行代码联网）	中高（调试协议栈、编写驱动）	低
网络稳定性	极高（WIZnet 专注硬件 TCP/IP协议栈25年）	不定（对于研发人员要求高，熟悉协议栈与网络开发，才能调试稳定）	不定（视研发公司能力水平）
CPU 资源占用	0%（协议栈网络处理完全由硬件完成）	50%以上（协议栈完全运行在MCU上，占用相关资源）	0%
硬件 Socket 数量	8 个独立硬件 Socket	视MCU能力而定，理论支持多路拓展	一般为单路透传
网络吞吐量	最高 15Mbps	视MCU能力而定	约 3-5Mbps
接口易用性	单芯片集成	要MCU带有MII/RMII等接口	TTL接口
部署难度	低（`MicroPython成熟固件，应用层协议绝大部分均有库文件，可灵活添加部署`）	高（应用层协议需要手动移植开源库适配）	视模块集成情况，无集成的功能需要自我封包拆包
