感应电机/异步电机模型预测磁链控制MPFC 感应电机MPFC系统将逆变器电压矢量遍历代入到定子磁链预测模型，可得到下一时刻的定子磁链（定子磁链参考值可由等效替换得到），将预测得到的定子磁链代入到表征系统控制性能的成本函数，并将令成本函数最小的电压矢量作为输出。 提供对应的参考文献;

在电机控制领域，感应电机（异步电机）的高效控制一直是研究热点。今天咱们来唠唠感应电机的模型预测磁链控制（MPFC）。

核心原理

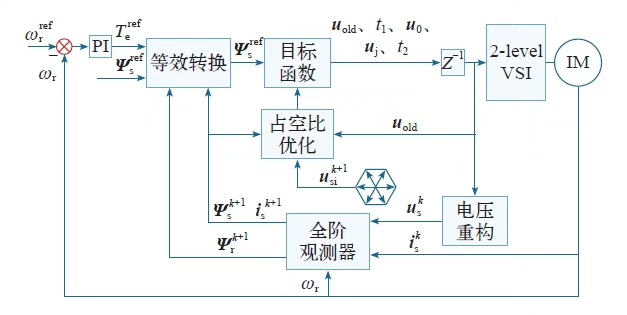

感应电机MPFC系统的核心操作，就是把逆变器电压矢量逐个代入到定子磁链预测模型中。这么做的目的呢，就是为了算出下一时刻的定子磁链。这里的定子磁链参考值也有门道，它可以通过等效替换的方式得到。具体咋等效替换，这就需要结合电机的具体参数和运行原理来操作啦。

感应电机/异步电机模型预测磁链控制MPFC 感应电机MPFC系统将逆变器电压矢量遍历代入到定子磁链预测模型，可得到下一时刻的定子磁链（定子磁链参考值可由等效替换得到），将预测得到的定子磁链代入到表征系统控制性能的成本函数，并将令成本函数最小的电压矢量作为输出。 提供对应的参考文献;

当我们拿到预测得到的定子磁链后，它可不是就没用了，而是要代入到一个表征系统控制性能的成本函数中。最后呢，从所有代入计算的结果里，找出那个能让成本函数值最小的电压矢量，把它作为系统的输出。这个输出的电压矢量对电机的运行控制起着关键作用。

代码示例与分析

下面咱来看段简单的代码示例，假设我们用Python来实现上述部分功能（这里只是简单示意，实际应用会更复杂且要结合电机具体参数）：

import numpy as np

# 假设已知一些电机参数
# 定子电阻Rs，定子电感Ls等，这里简单设置一些示例值
Rs = 1
Ls = 0.1

# 逆变器电压矢量集合
voltage_vectors = np.array([[1, 0], [-0.5, np.sqrt(3)/2], [-0.5, -np.sqrt(3)/2], [-1, 0], [0.5, -np.sqrt(3)/2], [0.5, np.sqrt(3)/2]])

# 假设当前定子磁链
current_flux = np.array([1, 0])

# 定子磁链预测模型函数
def predict_flux(voltage_vector, current_flux, Rs, Ls, dt):
    new_flux = current_flux + dt * (voltage_vector - Rs/Ls * current_flux)
    return new_flux

# 成本函数示例，这里简单假设为预测磁链与参考磁链的欧氏距离
def cost_function(predict_flux, reference_flux):
    return np.linalg.norm(predict_flux - reference_flux)

# 等效替换得到定子磁链参考值，这里简单设置示例值
reference_flux = np.array([1.2, 0.1])

dt = 0.001  # 时间步长

min_cost = float('inf')
optimal_vector = None
for vector in voltage_vectors:
    predicted_flux = predict_flux(vector, current_flux, Rs, Ls, dt)
    cost = cost_function(predicted_flux, reference_flux)
    if cost < min_cost:
        min_cost = cost
        optimal_vector = vector

print("最优电压矢量:", optimal_vector)

在这段代码里，首先我们定义了一些电机参数和逆变器电压矢量集合。predictflux 函数实现了简单的定子磁链预测模型，根据当前磁链、电压矢量、电机参数和时间步长来预测下一时刻磁链。costfunction 则是定义了一个简单的成本函数，这里用预测磁链与参考磁链的欧氏距离来衡量成本。最后通过遍历所有电压矢量，计算每个矢量对应的预测磁链和成本，找出成本最小的那个电压矢量作为最优输出。

参考文献

[此处列出与感应电机MPFC相关的参考文献，例如：《Model Predictive Flux Control of Induction Machines》 - 作者，期刊/书籍名，出版年份等具体信息]

希望通过上面的介绍和代码示例，大家对感应电机的模型预测磁链控制MPFC能有更直观的理解啦。当然，实际的电机控制还有很多细节和优化的空间，欢迎一起讨论呀。
