在电机控制领域，异步电机矢量控制（Field - Oriented Control，简称FOC）一直占据着举足轻重的地位，尤其是其中的转子磁场定向控制，更是为实现异步电机高精度、高性能运行奠定了基础。今天咱就来唠唠这异步电机矢量控制中的转子磁场定向控制，而且还有三套异步FOC供大家对应学习，配套的Word文档说明也能让理解更加顺畅。

转子磁场定向控制基本原理

异步电机的数学模型相当复杂，定子电流中既包含产生磁场的励磁分量，又包含产生转矩的转矩分量。传统的直接控制方式很难精确地分别控制这两个分量，从而限制了电机的性能。而转子磁场定向控制的核心思想，就是通过坐标变换，将异步电机在三相静止坐标系下的复杂模型转换到两相旋转坐标系（dq坐标系）下，使得定子电流的励磁分量和转矩分量能够像直流电机那样解耦，从而可以分别独立地对它们进行控制。

异步电机矢量控制 foc 转子磁场定向控制。 是三套异步foc，可以对应学习，有相应的Word文档说明。 控制效果很好。

在dq坐标系下，假设转子磁场定向在d轴上，那么就有：

• 励磁电流分量 \(i_{sd}\) 主要负责产生磁场
• 转矩电流分量 \(i_{sq}\) 主要负责产生转矩

这种解耦控制就如同给电机控制装上了“精准导航”，能够实现快速、准确的转矩响应，大大提升了电机的控制性能。

代码实现与分析

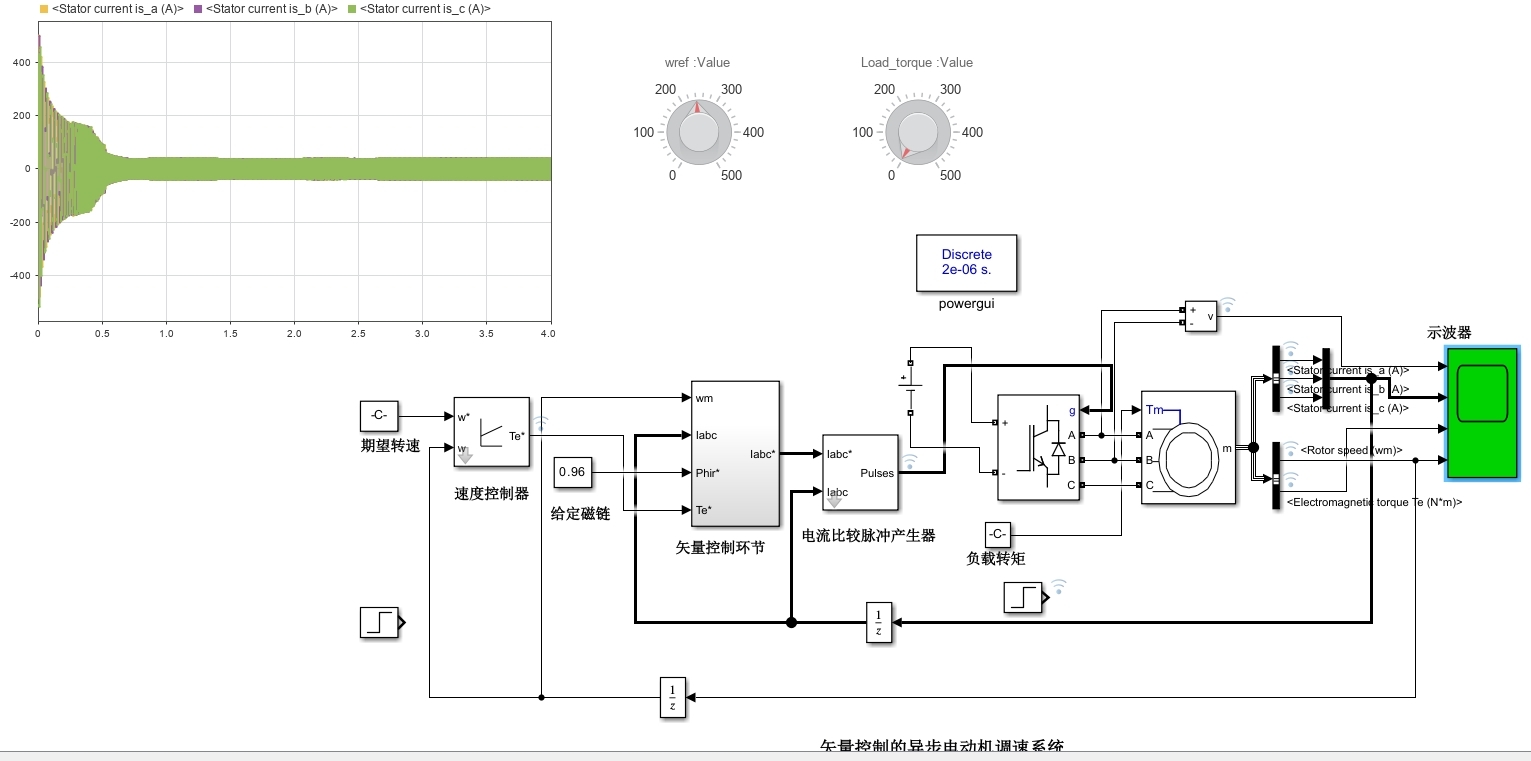

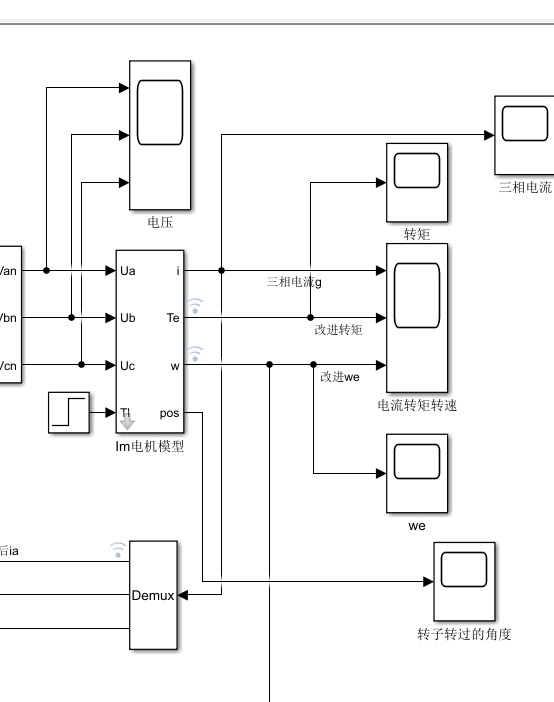

咱以一个简单的基于MATLAB/Simulink的异步电机FOC（转子磁场定向控制）代码框架为例来说明。

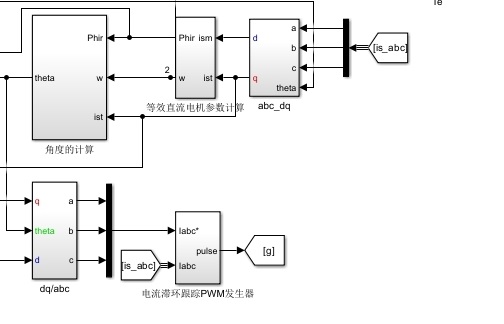

坐标变换模块

% 三相静止坐标系到两相静止坐标系变换（Clark变换）
function [alpha, beta] = clark_transform(a, b, c)
    alpha = a;
    beta = (sqrt(3)/3)*(2*b + c);
end

% 两相静止坐标系到两相旋转坐标系变换（Park变换）
function [d, q] = park_transform(alpha, beta, theta)
    d = alpha*cos(theta) + beta*sin(theta);
    q = -alpha*sin(theta) + beta*cos(theta);
end

在Clark变换代码中，它将三相静止坐标系下的电流\(a\)、\(b\)、\(c\)转换到两相静止坐标系下的\(\alpha\)、\(\beta\)分量。这里\(\alpha\)直接取\(a\)相电流，而\(\beta\)分量则通过对\(b\)、\(c\)相电流进行特定的线性组合得到。Park变换则进一步将\(\alpha\)、\(\beta\)分量转换到以转子磁场定向的两相旋转坐标系（dq坐标系）下的\(d\)、\(q\)分量。其中\(\theta\)是转子磁场的位置角，通过这种变换，电流分量被分解为励磁分量\(d\)和转矩分量\(q\)，实现了解耦的前提。

电流控制模块

% 电流PI控制器
function [v_d, v_q] = current_control(i_d_ref, i_q_ref, i_d, i_q, kp, ki, dt)
    static_error_d = i_d_ref - i_d;
    static_error_q = i_q_ref - i_q;
    integral_d = integral_d + static_error_d * dt;
    integral_q = integral_q + static_error_q * dt;
    v_d = kp * static_error_d + ki * integral_d;
    v_q = kp * static_error_q + ki * integral_q;
end

在电流控制模块中，使用了经典的PI控制器。通过设定参考电流\(i{d\ref}\)和\(i{q\ref}\)，与实际测量得到的\(d\)、\(q\)轴电流\(id\)、\(iq\)作差得到误差。PI控制器根据这些误差来调节输出电压\(vd\)和\(vq\)，使得实际电流能够快速准确地跟踪参考电流，从而实现对励磁和转矩的精确控制。

三套异步FOC的优势

这里提到的三套异步FOC就像是三把不同的“钥匙”，每一把都能从不同角度打开电机控制的优化之门。它们可能在参数设置、控制策略细节或者应用场景适应性上有所不同。通过对这三套FOC进行对应学习，可以深入了解转子磁场定向控制在不同条件下的表现和优化方向。例如，一套侧重于高速运行时的稳定性控制，一套在低速转矩响应上进行了优化，还有一套则针对特定负载特性进行了参数调校。这种多套系统的学习方式，就如同从多个视角观察同一件事物，能让我们对转子磁场定向控制有更全面、更深入的理解。

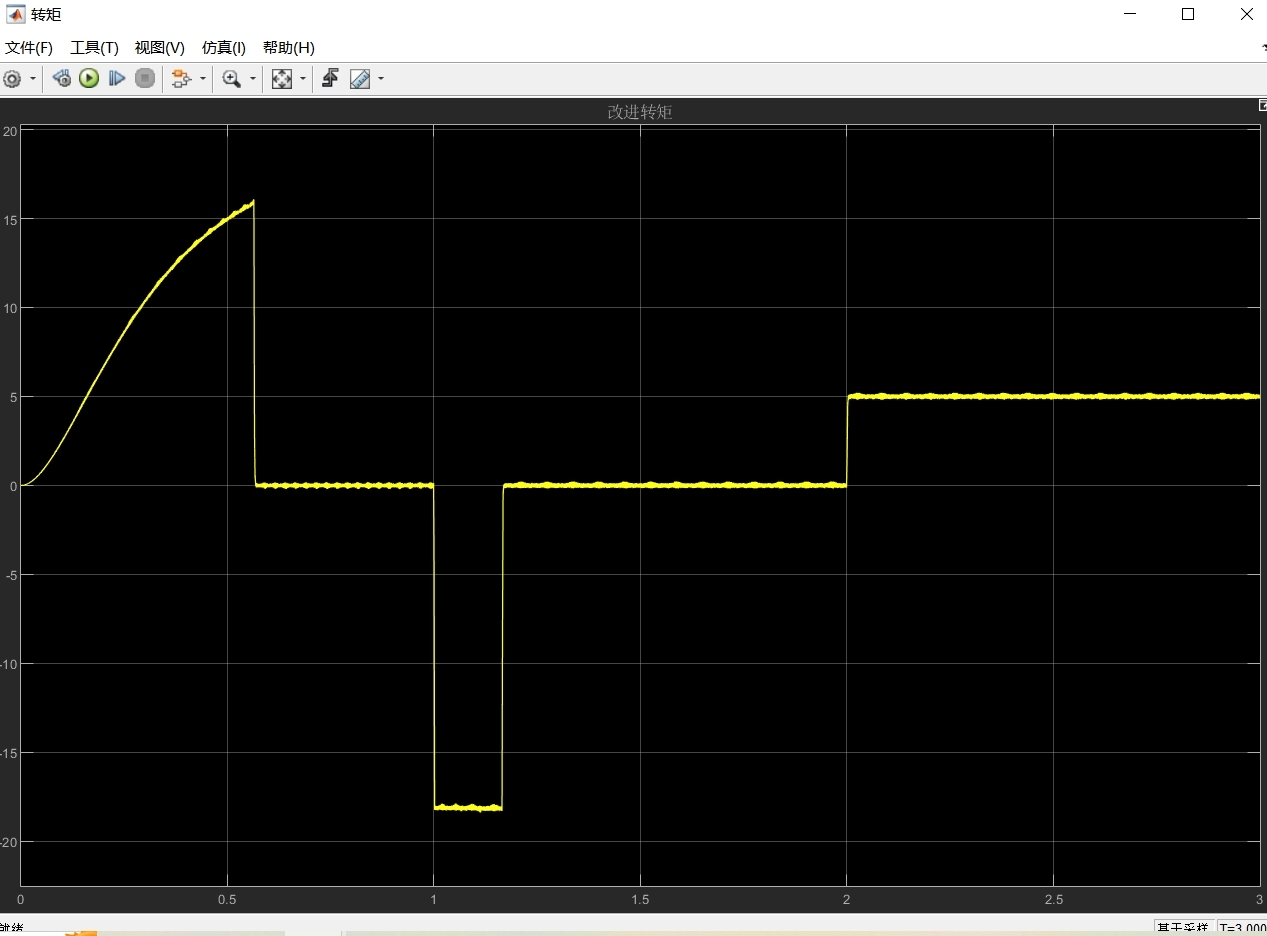

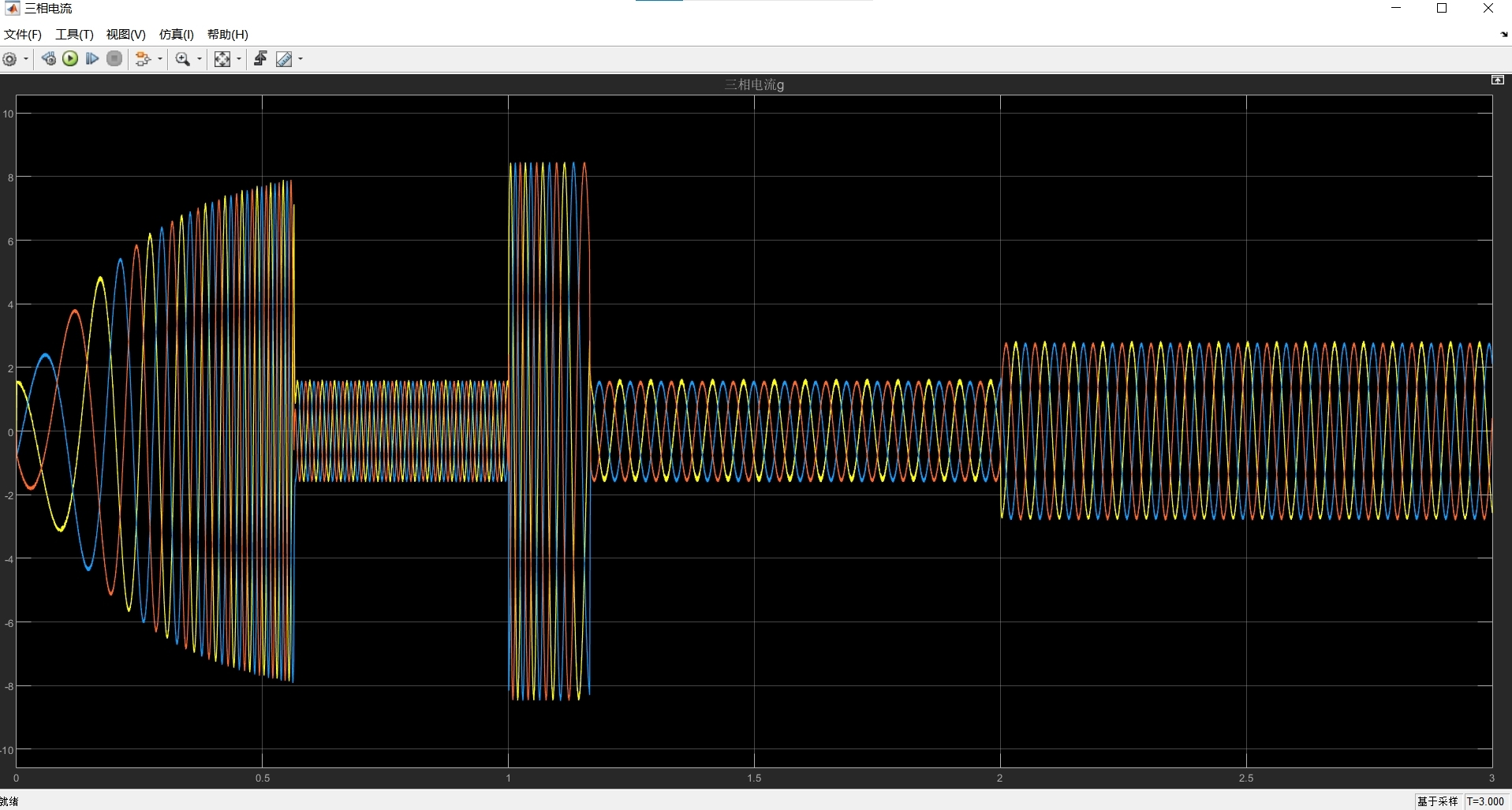

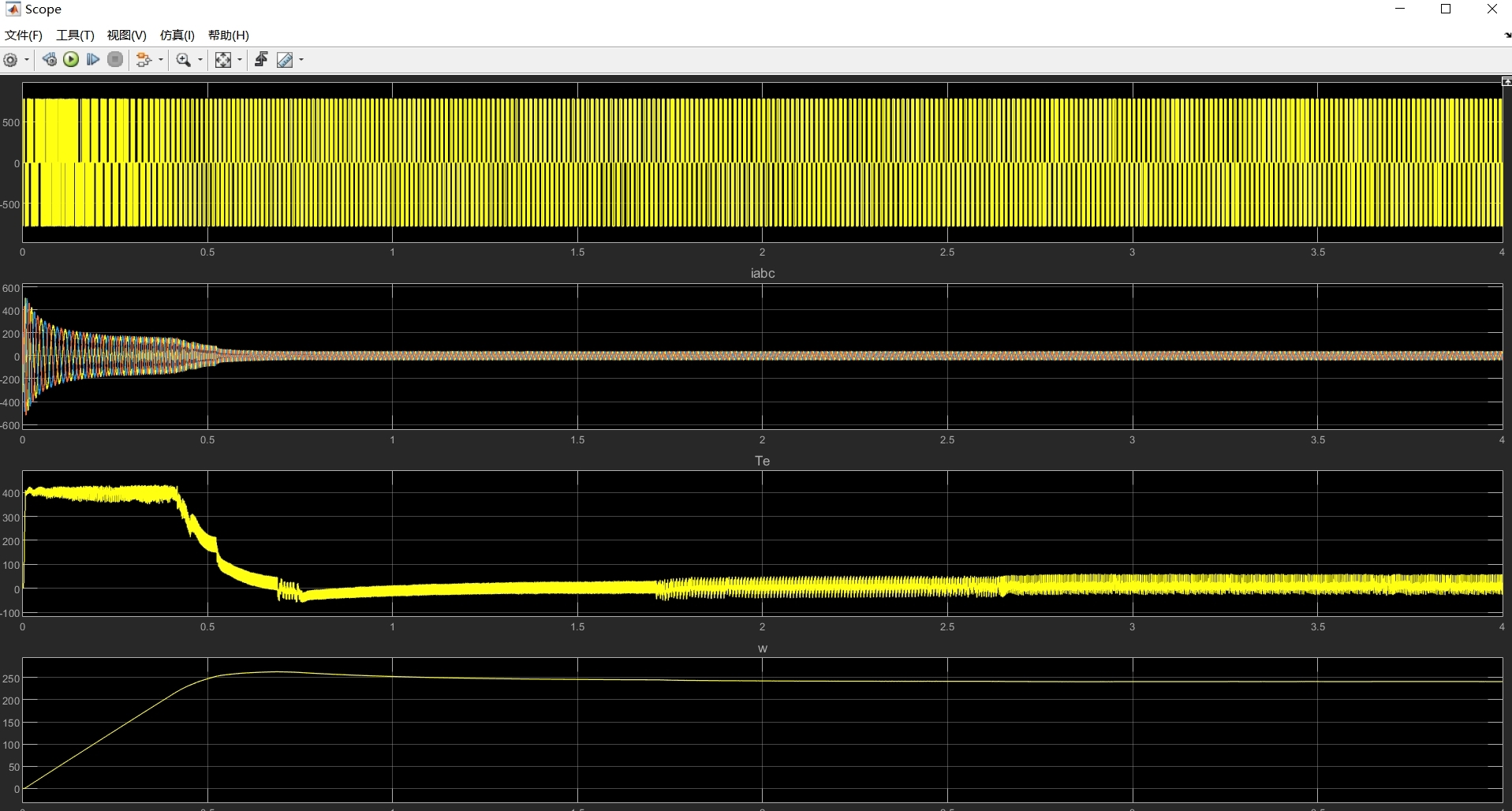

控制效果

实际应用中，转子磁场定向控制的异步电机FOC展现出了卓越的控制效果。电机的转矩响应迅速且精确，无论是启动、加速、减速还是在不同负载下运行，都能保持稳定且高效的运转。比如在工业机器人的关节驱动电机中，精确的转矩控制使得机器人的动作更加灵活、精准；在电动汽车的驱动电机上，良好的动态响应和高效的运行能有效提升车辆的续航里程和驾驶性能。这种出色的控制效果，正是转子磁场定向控制的魅力所在，也是其在众多电机控制应用场景中备受青睐的重要原因。

总之，异步电机矢量控制中的转子磁场定向控制，凭借其独特的解耦控制思想和出色的控制效果，成为现代电机控制技术的核心之一。而配套的三套异步FOC以及详细的Word文档说明，更为我们深入学习和掌握这一强大技术提供了绝佳的条件，大家不妨深入研究一番，探索电机控制领域的更多奥秘。
