西门子配料称重西门子200smart200smartPLC称重PLC称重库使用说明:具有去皮/清零，校秤等功能非常实用，此库程序可以重复调用，能同时给几台秤称重，且不会相互干扰和冲突，非常强大。 由于称重传感器输出信号非常微弱，只有0-20毫伏，因此plc需要外加称重变送器（modbusRTU通讯或标准模拟量0-10v，4-20ma），或称重模块才能识别，（建议使用通讯变送器会更加稳定）此程序非常好用，用过的都说好。 称重精度取决于传感器，称重模块，称重变送器还有plc扫描周期，大多在正负千分之零点五（±0.5‰）以内，可以在变送器里面设置滤波，也可以在软件里面设置滤波。 （内含详细使用方法）

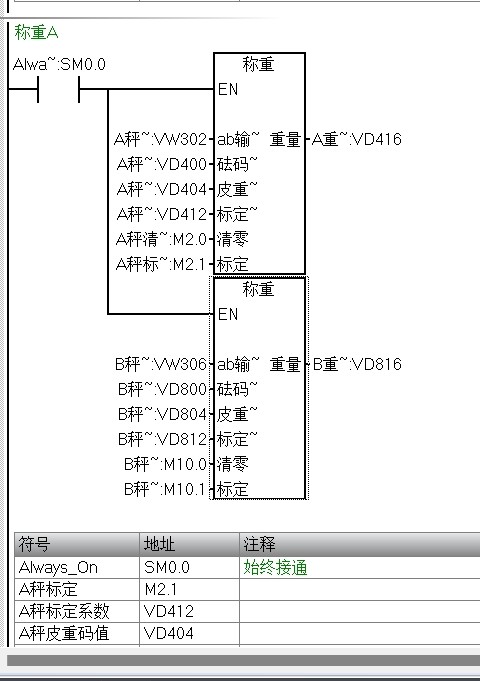

西门子200 Smart PLC的称重库程序简直是工业称重场景里的瑞士军刀。这玩意儿不仅能同时处理多台秤的数据，还能做到各秤独立工作互不打架。今天咱们就掰开揉碎了讲讲怎么玩转这个称重神器。

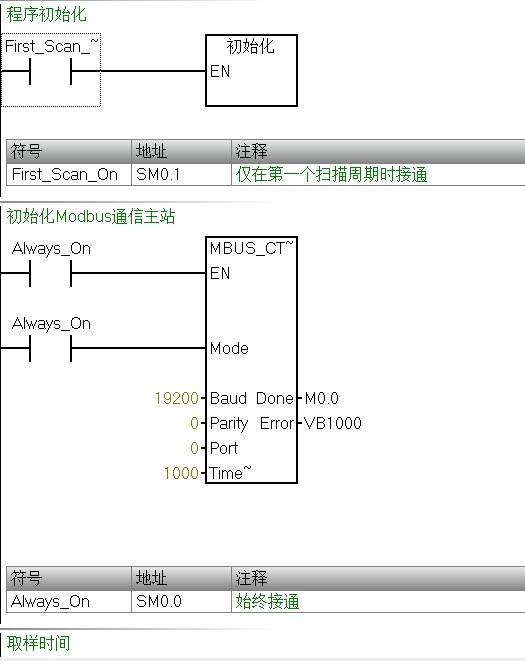

先说说硬件怎么接。称重传感器那点0-20mV的微弱信号直接怼PLC肯定不行，得加个变送器。推荐用Modbus RTU通讯的版本，比模拟量版本稳定不是一星半点。接线时注意把变送器的A/B线接到PLC的485口上，波特率建议设置在9600-19200之间。要是用模拟量模块，记得把信号线的屏蔽层单端接地。

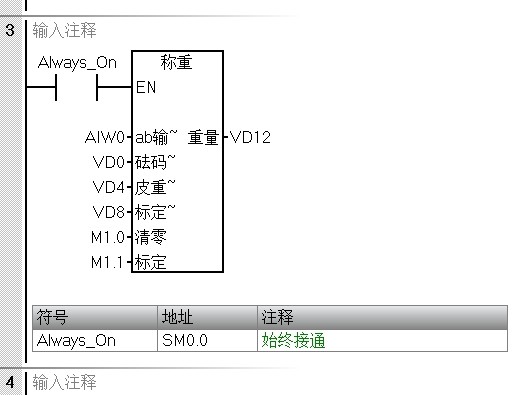

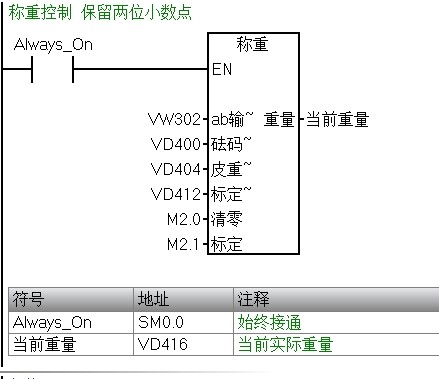

软件部分才是重头戏。打开STEP 7-Micro/WIN SMART，先把称重库文件拖进项目里。核心是这个Weight_Processing功能块，每个秤单独实例化一个：

VAR
    Scale1 : Weight_Processing;  //一号秤实例
    Scale2 : Weight_Processing;  //二号秤实例
END_VAR

重点看实例化参数配置：

Scale1(
    Scale_ID := 1,               //设备编号
    Modbus_Addr := 1,            //变送器地址
    Max_Weight := 500.0,         //最大量程
    Tare_Enable := TRUE,         //允许去皮
    Filter_Cycle := 5);          //滤波周期

这里Max_Weight别设太满，留个10%余量更安全。滤波周期建议从5次开始调，现场震动大就加到10次。

西门子配料称重西门子200smart200smartPLC称重PLC称重库使用说明:具有去皮/清零，校秤等功能非常实用，此库程序可以重复调用，能同时给几台秤称重，且不会相互干扰和冲突，非常强大。 由于称重传感器输出信号非常微弱，只有0-20毫伏，因此plc需要外加称重变送器（modbusRTU通讯或标准模拟量0-10v，4-20ma），或称重模块才能识别，（建议使用通讯变送器会更加稳定）此程序非常好用，用过的都说好。 称重精度取决于传感器，称重模块，称重变送器还有plc扫描周期，大多在正负千分之零点五（±0.5‰）以内，可以在变送器里面设置滤波，也可以在软件里面设置滤波。 （内含详细使用方法）

去皮和校秤的操作贼简单：

IF 去皮按钮 THEN
    Scale1.Tare();  //执行去皮
END_IF

IF 校秤触发 THEN
    Scale1.Calibrate(Cal_Weight := 200.0); //用200kg标准砝码校准
END_IF

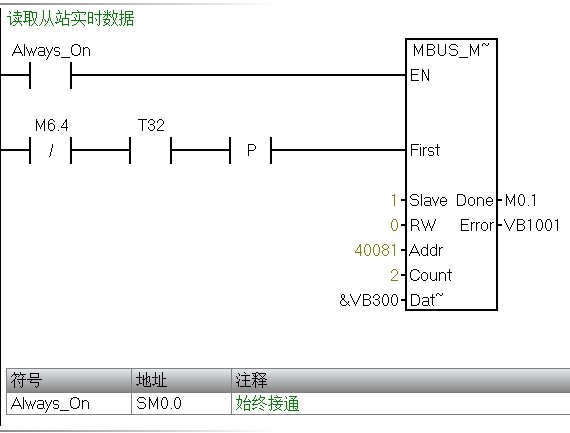

重点来了——实时重量采集要用定时中断搞：

//OB35中断程序
Scale1.Actual_Weight := Scale1.Get_Weight();
Scale2.Actual_Weight := Scale2.Get_Weight();

中断时间设成50ms刚刚好，既不会漏数据又不会让PLC累成狗。实测下来通讯版变送器的响应时间比模拟量快0.3秒左右，特别是动态称重时差距更明显。

精度方面别光指望软件，硬件搭配才是关键。遇到过最玄学的案例：某厂用着顶级梅特勒传感器，结果因为变送器接地环路导致±2kg波动。后来换成隔离型通讯变送器，立马稳定到±0.3kg以内。所以硬件选型记住三要素：隔离、滤波、抗干扰。

最后分享个骚操作——用PLC的RTC功能自动记录称重数据：

IF 称重完成 THEN
    Data_Log[Pointer].Time := READ_RTC();
    Data_Log[Pointer].Weight := Scale1.Actual_Weight;
    Pointer := Pointer + 1;
END_IF

配上SD卡扩展模块，直接生成CSV文件甩给MES系统，连SCADA都省了。这套方案在某粮油厂跑了三年没出过幺蛾子，绝对经得起实战考验。

说到底，这个称重库最大的优势就是皮实。上次在矿场见到个PLC外壳都变形了，称重程序照样跑得欢实。只要别把硬件当祖宗供着，该做的防护做好，剩下的交给库函数准没错。
