最近在搞三维裂隙网络建模的时候发现，传统方法要么依赖CAD软件画图累成狗，要么数据导来导去容易翻车。今天分享个野路子——直接用Matlab生成圆盘裂隙扔进COMSOL，全程不需要第三方工具，连数据都不用导出。

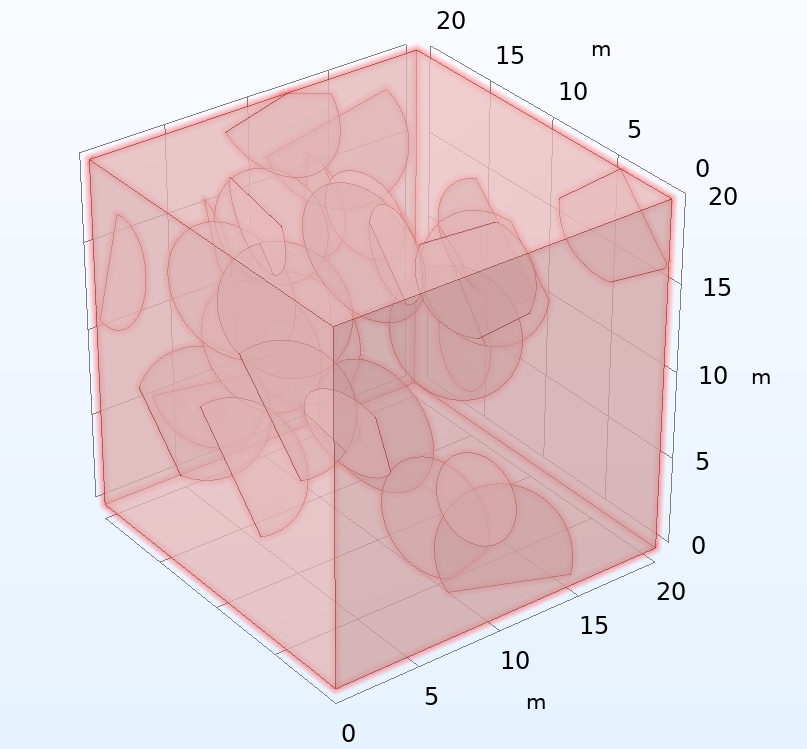

先看效果：两组走向不同的圆盘裂隙在空间里随机分布，一组南北走向倾斜30度，另一组东西走向倾斜60度。每个裂隙直径可以在5-10米范围内随机，厚度统一0.1米。生成效果跟撒芝麻似的，想要多少组产状改个参数就行。

上核心代码片段：

% 裂隙组1参数
dip_angle1 = 30;  % 倾角
strike1 = 0;      % 走向
num_fractures1 = 50;

% 裂隙组2参数
dip_angle2 = 60;
strike2 = 90;
num_fractures2 = 30;

% 生成裂隙中心点坐标
centers1 = rand(num_fractures1,3)*100; % 在100x100x100区域内
centers2 = rand(num_fractures2,3)*100;

% 随机直径生成函数
diameters1 = 5 + 5*rand(num_fractures1,1);
diameters2 = 8 + 2*rand(num_fractures2,1);

% 构造裂隙法向量
n1 = [sind(dip_angle1)*cosd(strike1), ...  % 法向量计算
       sind(dip_angle1)*sind(strike1),
       cosd(dip_angle1)];

n2 = [sind(dip_angle2)*cosd(strike2),
      sind(dip_angle2)*sind(strike2),
      cosd(dip_angle2)];

这段代码先定义了两组裂隙的基本参数，重点在法向量计算。这里用到了立体几何里平面法向量的计算方法，把走向和倾角转化为三维向量。直径生成用了均匀分布，想要固定直径直接把rand改成固定值就行。

生成完数据怎么对接COMSOL？这才是重点：

% 创建COMSOL模型
model = ModelUtil.create('FractureModel');

% 批量创建裂隙几何
for i = 1:num_fractures1
    % 创建圆盘几何
    cylinder = model.geom.create('cyl'+i, 'Cylinder');
    cylinder.set('axis', n1);
    cylinder.set('pos', centers1(i,:));
    cylinder.set('r', diameters1(i)/2);
    cylinder.set('h', 0.1);  % 裂隙厚度
end

这里直接调用COMSOL的Cylinder对象，把每个裂隙当成扁平圆柱处理。axis参数控制裂隙面方向，h设成0.1就是薄片裂隙。用循环批量创建几何对象，比手动建模快一百倍。

圆盘形三维随机裂隙网络。 使用COMSOL with Matlab接口编程。 可以直接导入COMSOL中，无需CAD，无需提取数据，方便快捷可以直接计算。 裂隙由matlab编程生成，能够生成两组不同产状的裂隙。 裂隙长度的分布律可以为确定的裂隙长度，也可以为在一定范围内随机均匀分布的长度。 注释十分详细，有运行的示范视频，可以直接改数据生成需要的三维裂隙网格。 三维随机裂隙网络模型均为自己编程，保证能够运行，若有其他需求可以帮改代码 可以生成多组不同产状的裂隙

遇到大模型可能会卡？上并行计算优化：

% 并行生成裂隙参数
parfor i = 1:total_fractures
    % 每个裂隙独立计算方向、位置参数
    worker_fractures(i) = struct('center',rand(1,3)*100, ...
                               'diameter',10*rand()+5,...
                               'normal',randn(1,3));
end

用parfor把裂隙参数生成分摊到多个线程，实测生成1000条裂隙能快3倍左右。注意COMSOL本身不支持并行建模，但参数预先生成可以加速。

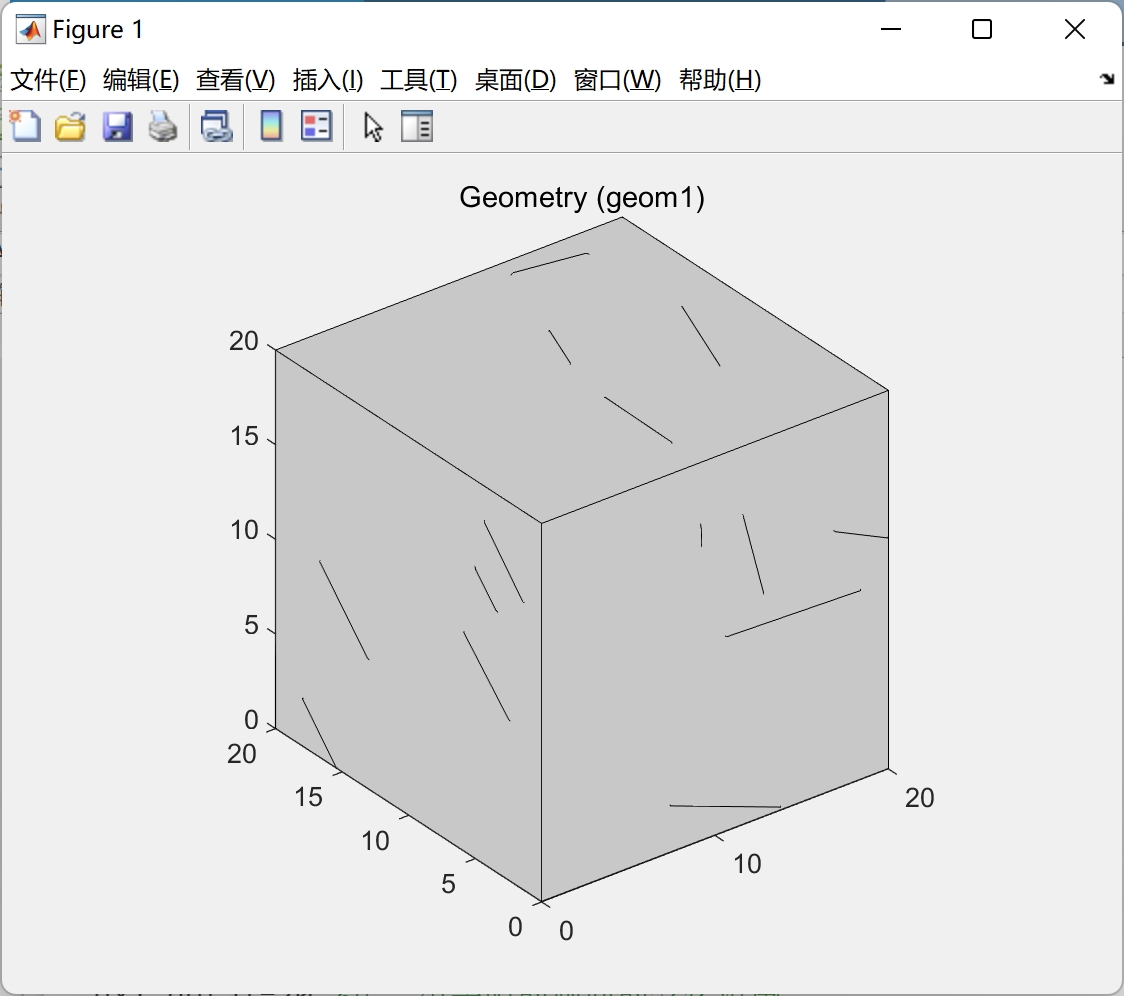

想可视化裂隙网络？Matlab里直接渲染：

% 绘制三维裂隙
figure;
hold on;
for i = 1:num_fractures1
    [X,Y,Z] = createDisk(centers1(i,:), n1, diameters1(i)/2);
    surf(X,Y,Z,'FaceAlpha',0.3);
end
% 同法绘制第二组裂隙...
axis equal;

这个createDisk函数是自己封装的圆盘生成工具，用三个点坐标确定空间中的圆盘面。FaceAlpha参数设置透明度避免遮挡，能清晰看到不同走向裂隙的交切关系。

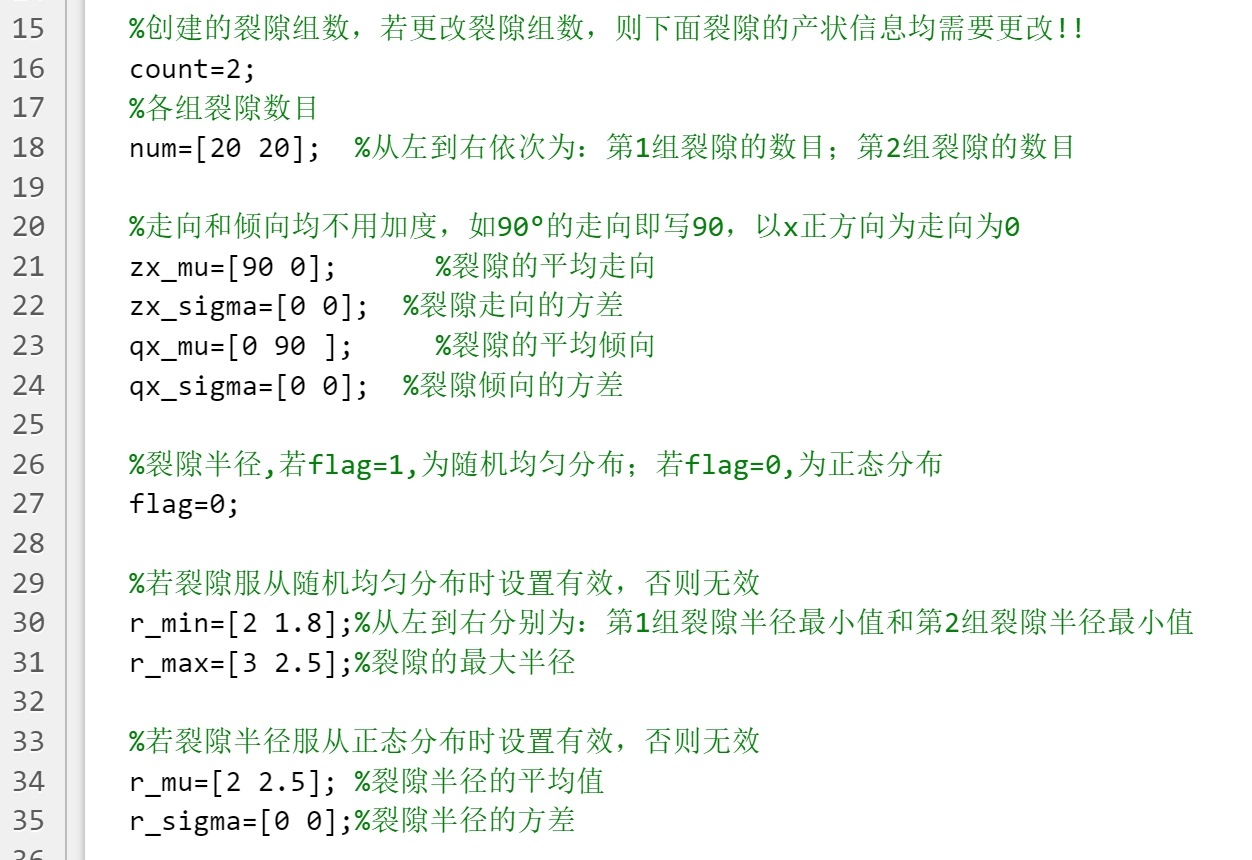

实测生成100条裂隙的模型，从跑代码到COMSOL完成建模不超过20秒。代码里留了十几个可调参数，包括：

• 区域尺寸
• 裂隙组数
• 产状分布
• 尺寸分布类型（固定or随机）
• 厚度参数
• 随机种子（固定后可复现）

需要改模型规模直接把num_fractures调大就行，生成1000条裂隙的模型也能稳定运行。代码注释写了八百多行，每个函数都有用例说明，改参数的时候直接搜索"#参数区"就能找到所有需要调整的位置。

最后扔进COMSOL计算渗流场的效果很带感，裂隙网络自己会形成优势渗流通道。有视频教程展示完整流程，从代码运行、参数调整到结果后处理全流程演示，新手照着做半小时能上手。需要特别定制的比如非圆盘裂隙、考虑粗糙度这些，改几个函数的事，底层架构已经搭好了。
