大家好, 我是徐小夕.

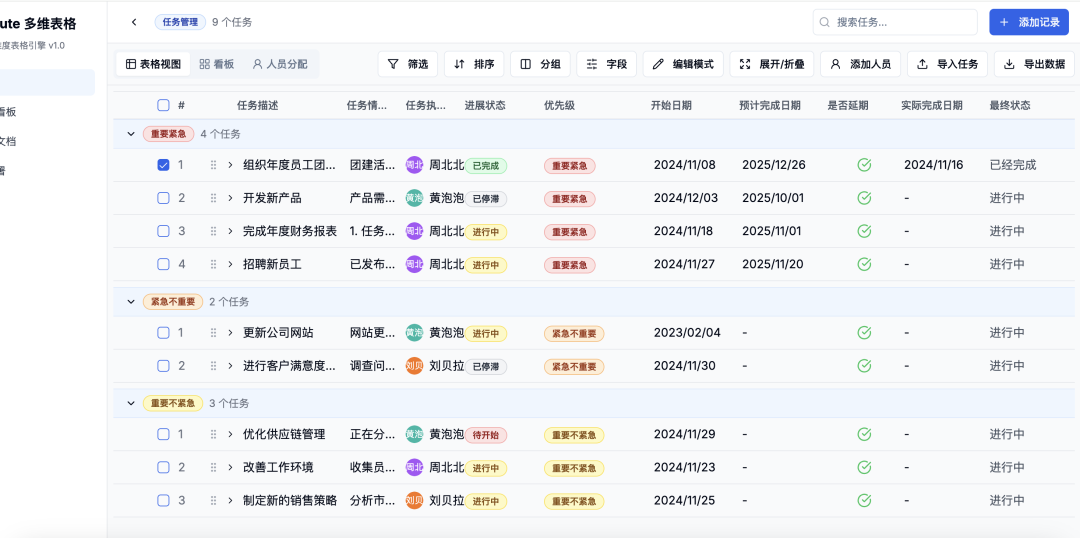

上周和大家分享了多维表格 flowmix/mute 相关的内容，也上线了第一个版本供大家参考体验：

体验地址：http://mute.turntip.cn

技术栈

前端框架与库

React 18
用于构建用户界面的JavaScript库
Next.js 14
React框架，提供服务端渲染、路由等功能
TypeScript
静态类型检查的JavaScript超集
Three.js
3D图形库，用于在浏览器中渲染3D场景
React Three Fiber
Three.js的React渲染器
React Three Drei
Three.js的React组件集合
Tailwind CSS
实用优先的CSS框架
Lucide React
现代图标库

状态管理与工具

Zustand
轻量级状态管理库
UUID
用于生成唯一标识符
HTML5 Drag and Drop API
原生拖放功能实现

技术架构

i3D Editor采用了组件化、模块化的架构设计，主要分为以下几个部分：

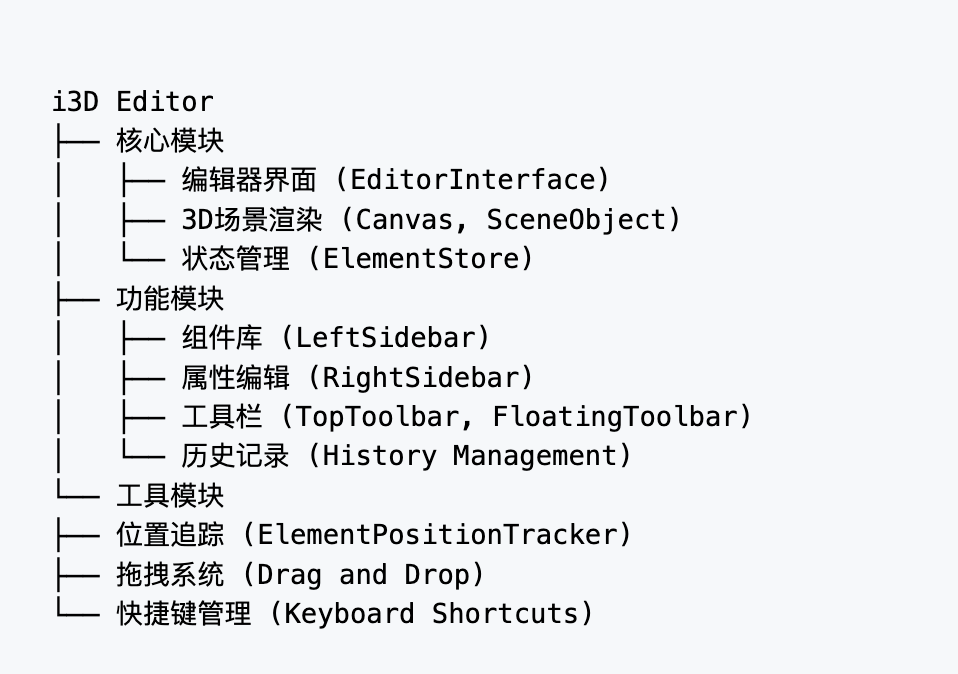

架构图

数据流

状态管理
使用Zustand管理应用状态，包括场景元素、选中元素等
用户交互
用户通过界面进行交互，如拖拽组件、选择元素、调整属性等
状态更新
交互触发状态更新，通过Zustand的actions修改状态
UI渲染
状态变化触发UI重新渲染，包括3D场景和编辑界面
历史记录
状态变化被记录到历史栈中，支持撤销/重做操作

核心功能实现

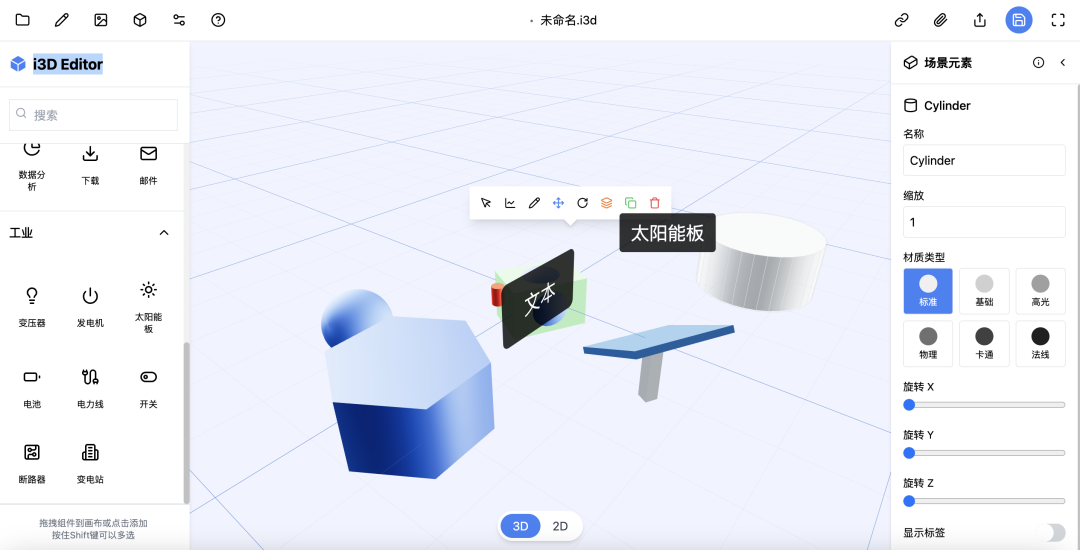

3D场景渲染

i3D Editor使用React Three Fiber和React Three Drei来简化Three.js的使用，实现3D场景的渲染。

// Canvas设置<Canvas  camera={{ position: viewMode === "3D" ? [5, 5, 5] : [0, 5, 0], fov: 50 }}  shadows  className="w-full h-full">  <ambientLight intensity={0.5} />  <directionalLight position={[10, 10, 10]} intensity={1} castShadow />
  {/* 网格 */}  <Grid    args={[100, 100]}    cellSize={1}    cellThickness={0.5}    cellColor="#a0a0ff"    sectionSize={5}    sectionThickness={1}    sectionColor="#2080ff"    fadeDistance={50}    fadeStrength={1.5}    followCamera={false}    infiniteGrid  />
  {/* 场景对象 */}  {elements.map((element) => (    <SceneObject      key={element.id}      element={element}      isSelected={selectedElement?.id === element.id}      onClick={() => setSelectedElement(element)}      viewMode={viewMode}      activeMode={activeMode}    />  ))}
  {/* 控制器 */}  <OrbitControls makeDefault enabled={!selectedElement || activeMode !== "select"} />
  <Environment preset="studio" /></Canvas>

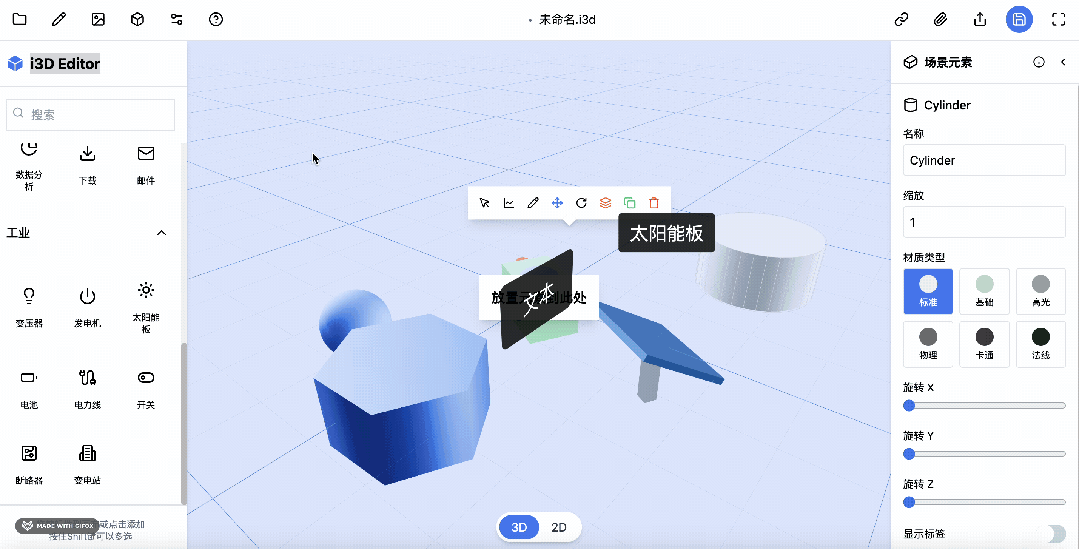

组件拖拽系统

i3D Editor实现了一个基于HTML5 Drag and Drop API的拖拽系统，允许用户从组件库拖拽元素到3D场景中。

// 拖拽开始const handleDragStart = (event, elementType) => {  event.dataTransfer.setData("application/element-type", elementType);  event.dataTransfer.effectAllowed = "copy";
  // 通知父组件拖拽开始  onStartDrag(elementType);};// 拖拽结束const handleDrop = (event) => {  event.preventDefault();
  if (!isDragging || !draggedElementType) return;
  // 获取Canvas容器的位置和尺寸  const rect = canvasContainerRef.current.getBoundingClientRect();
  // 计算鼠标在Canvas中的相对位置  const x = ((event.clientX - rect.left) / rect.width) * 2 - 1;  const y = -((event.clientY - rect.top) / rect.height) * 2 + 1;
  // 创建射线并计算与平面的交点  const raycaster = new THREE.Raycaster();  raycaster.setFromCamera(    new THREE.Vector2(x, y),    new THREE.PerspectiveCamera(50, rect.width / rect.height, 0.1, 1000)  );
  const plane = new THREE.Plane(new THREE.Vector3(0, 1, 0), 0);  const target = new THREE.Vector3();  raycaster.ray.intersectPlane(plane, target);
  // 添加元素到场景  addElement({    type: draggedElementType,    position: { x: target.x, y: 0, z: target.z },    rotation: { x: 0, y: 0, z: 0 },    scale: 1,    material: "standard",    color: getDefaultColor(draggedElementType),    name: getElementName(draggedElementType),    displayTip: false,  });
  // 重置拖拽状态  setIsDragging(false);  setDraggedElementType(null);};

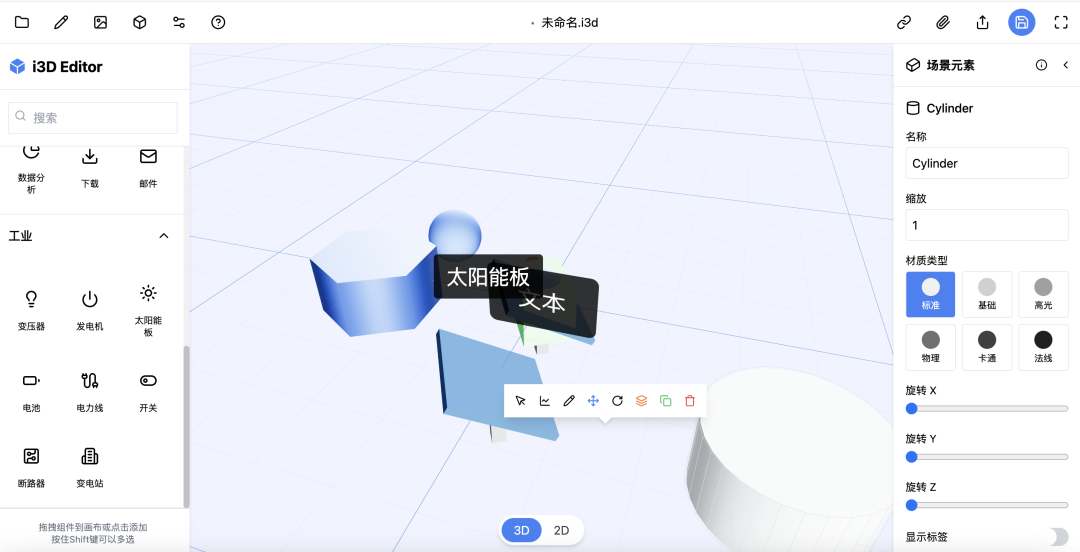

元素编辑功能

i3D Editor提供了浮动工具栏，允许用户对选中的元素进行编辑操作，如移动、旋转、复制和删除等。

// 浮动工具栏定位<div  ref={toolbarRef}  className={`absolute bg-white rounded-lg shadow-lg z-20 flex ${isHorizontalLayout ? "flex-row" : "flex-col"} items-center p-2`}  style={{    left: `${toolbarPosition.x}px`,    top: `${toolbarPosition.y}px`,    transform: "translate(-50%, -120%)",    transition: "left 0.2s ease, top 0.2s ease",  }}>  {/* 工具按钮 */}  <button    className={`p-1.5 rounded-full hover:bg-blue-100 ${activeMode === "select" ? "text-blue-500" : ""}`}    onClick={() => handleToolClick("select")}    title="选择工具"  >    <MousePointer className="h-4 w-4" />  </button>
  {/* 更多工具按钮... */}</div>

状态管理实现

i3D Editor使用Zustand进行状态管理，包括场景元素、选中元素等。

// 元素存储export const useElementStore = create<ElementStore>((set) => ({  elements: [],  selectedElement: null,
  addElement: (element) =>    set((state) => ({      elements: [...state.elements, { ...element, id: uuidv4() }],    })),
  updateElement: (id, updates) =>    set((state) => ({      elements: state.elements.map((element) =>         element.id === id ? { ...element, ...updates } : element      ),      selectedElement:        state.selectedElement?.id === id           ? { ...state.selectedElement, ...updates }           : state.selectedElement,    })),
  removeElement: (id) =>    set((state) => ({      elements: state.elements.filter((element) => element.id !== id),      selectedElement: state.selectedElement?.id === id ? null : state.selectedElement,    })),
  setSelectedElement: (element) => set({ selectedElement: element }),
  // 更多actions...}));

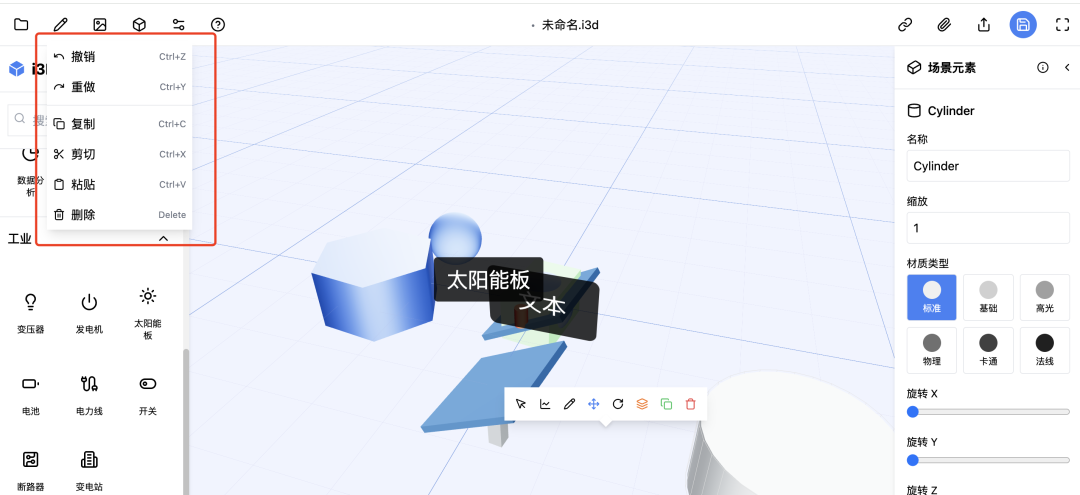

历史记录与撤销/重做

i3D Editor实现了历史记录功能，支持撤销和重做操作。

// 历史记录状态const [history, setHistory] = useState<HistoryState[]>([]);const [historyIndex, setHistoryIndex] = useState(-1);const [isUndoRedo, setIsUndoRedo] = useState(false);// 监听元素变化，更新历史记录useEffect(() => {  if (isUndoRedo) {    setIsUndoRedo(false);    return;  }  if (historyIndex >= 0) {    const currentState: HistoryState = {      elements: JSON.parse(JSON.stringify(elements)),      selectedElementId: selectedElement?.id || null,    };    // 检查是否与当前历史记录状态相同    const lastState = history[historyIndex];    const isEqual =      JSON.stringify(lastState.elements) === JSON.stringify(currentState.elements) &&      lastState.selectedElementId === currentState.selectedElementId;    if (!isEqual) {      // 如果在历史记录中间进行了操作，则删除后面的历史记录      const newHistory = history.slice(0, historyIndex + 1);      setHistory([...newHistory, currentState]);      setHistoryIndex(historyIndex + 1);    }  }}, [elements, selectedElement, history, historyIndex]);// 撤销操作const handleUndo = () => {  if (historyIndex > 0) {    setIsUndoRedo(true);    const prevState = history[historyIndex - 1];    // 应用历史状态    loadElements(prevState.elements);    // 恢复选中状态    if (prevState.selectedElementId) {      const selectedElement = prevState.elements.find(        (el) => el.id === prevState.selectedElementId      );      if (selectedElement) {        setSelectedElement(selectedElement);      }    } else {      setSelectedElement(null);    }    setHistoryIndex(historyIndex - 1);  }};// 重做操作const handleRedo = () => {  if (historyIndex &lt; history.length - 1) {    setIsUndoRedo(true);    const nextState = history[historyIndex + 1];    // 应用历史状态    loadElements(nextState.elements);    // 恢复选中状态    if (nextState.selectedElementId) {      const selectedElement = nextState.elements.find(        (el) => el.id === nextState.selectedElementId      );      if (selectedElement) {        setSelectedElement(selectedElement);      }    } else {      setSelectedElement(null);    }    setHistoryIndex(historyIndex + 1);  }};

上面就是核心功能实现，当然项目还有很多需要优化，这里只是给大家提供一个方案思路参考，如果感兴趣可以在github上下载代码学习。

github地址：https://github.com/MrXujiang/3D-Editor
